11/2013

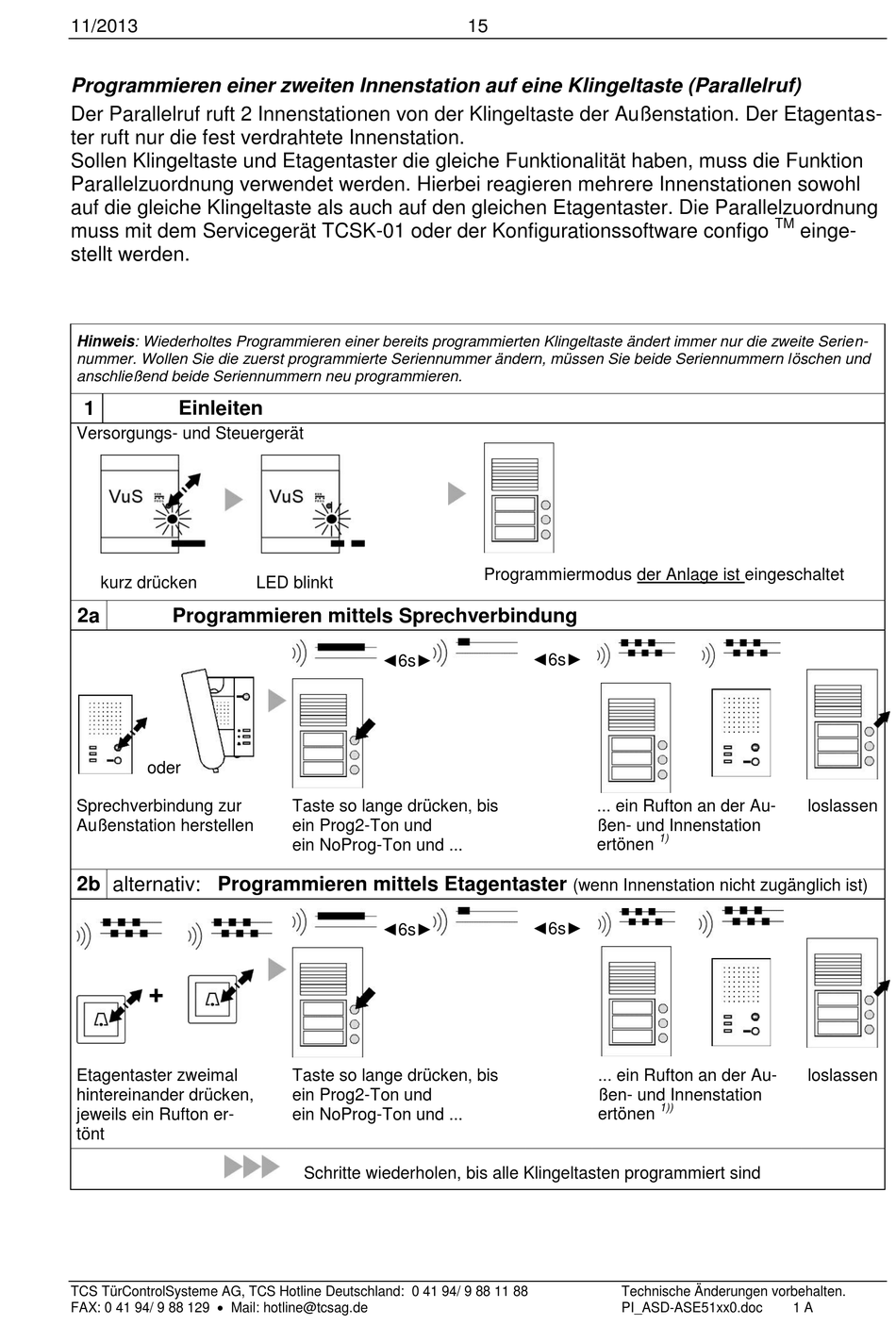

Programmieren einer zweiten Innenstation auf eine Klingeltaste (Parallelruf)
Der Parallelruf ruft 2 Innenstationen von der Klingeltaste der Außenstation. Der Etagentas-
ter ruft nur die fest verdrahtete Innenstation.
Sollen Klingeltaste und Etagentaster die gleiche Funktionalität haben, muss die Funktion
Parallelzuordnung verwendet werden. Hierbei reagieren mehrere Innenstationen sowohl
auf die gleiche Klingeltaste als auch auf den gleichen Etagentaster. Die Parallelzuordnung
muss mit dem Servicegerät TCSK-01 oder der Konfigurationssoftware configo
stellt werden.
Hinweis: Wiederholtes Programmieren einer bereits programmierten Klingeltaste ändert immer nur die zweite Serien-
nummer. Wollen Sie die zuerst programmierte Seriennummer ändern, müssen Sie beide Seriennummern löschen und
anschließend beide Seriennummern neu programmieren.
1
Einleiten
Versorgungs- und Steuergerät
kurz drücken
2a
Programmieren mittels Sprechverbindung
oder
Sprechverbindung zur
Außenstation herstellen
2b alternativ: Programmieren mittels Etagentaster
+
Etagentaster zweimal
hintereinander drücken,
jeweils ein Rufton er-
tönt
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de
LED blinkt
◄6s►
Taste so lange drücken, bis
ein Prog2-Ton und
ein NoProg-Ton und ...
◄6s►
Taste so lange drücken, bis
ein Prog2-Ton und
ein NoProg-Ton und ...
Schritte wiederholen, bis alle Klingeltasten programmiert sind
15
Programmiermodus der Anlage ist eingeschaltet
◄6s►
... ein Rufton an der Au-
ßen- und Innenstation
ertönen
(wenn Innenstation nicht zugänglich ist)
◄6s►
... ein Rufton an der Au-
ßen- und Innenstation
ertönen
Technische Änderungen vorbehalten.
PI_ASD-ASE51xx0.doc
TM
einge-
loslassen
1)
loslassen
1))
1 A
