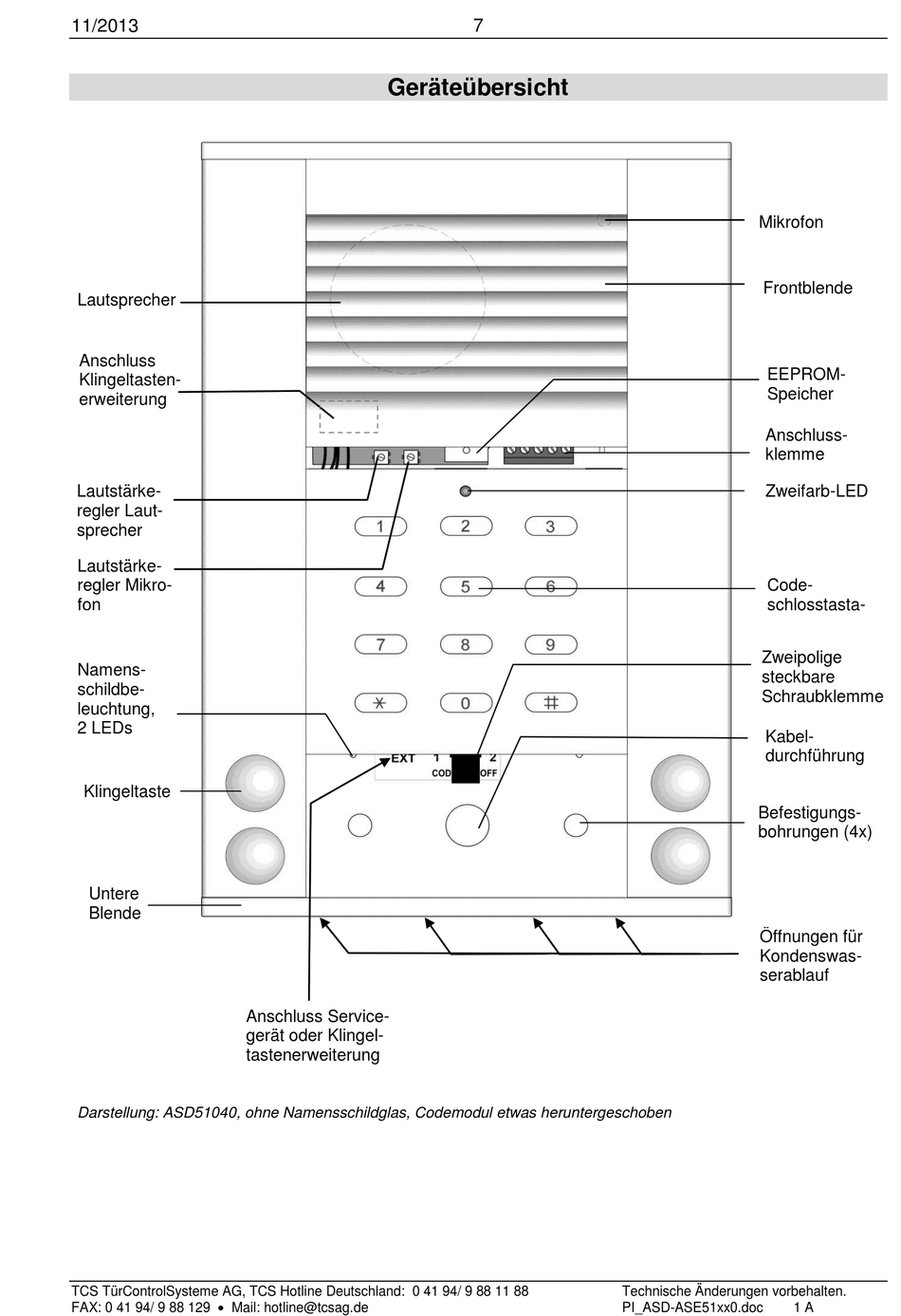

Geräteübersicht
Anschluss Service-
gerät oder Klingel-
tastenerweiterung
7
Technische Änderungen vorbehalten.
PI_ASD-ASE51xx0.doc
Mikrofon
Frontblende
EEPROM-
Speicher
Anschluss-
klemme
Zweifarb-LED
Code-
schlosstasta-
tur
Zweipolige
steckbare
Schraubklemme
Kabel-
durchführung
Befestigungs-
bohrungen (4x)
Öffnungen für
Kondenswas-
serablauf
1 A
