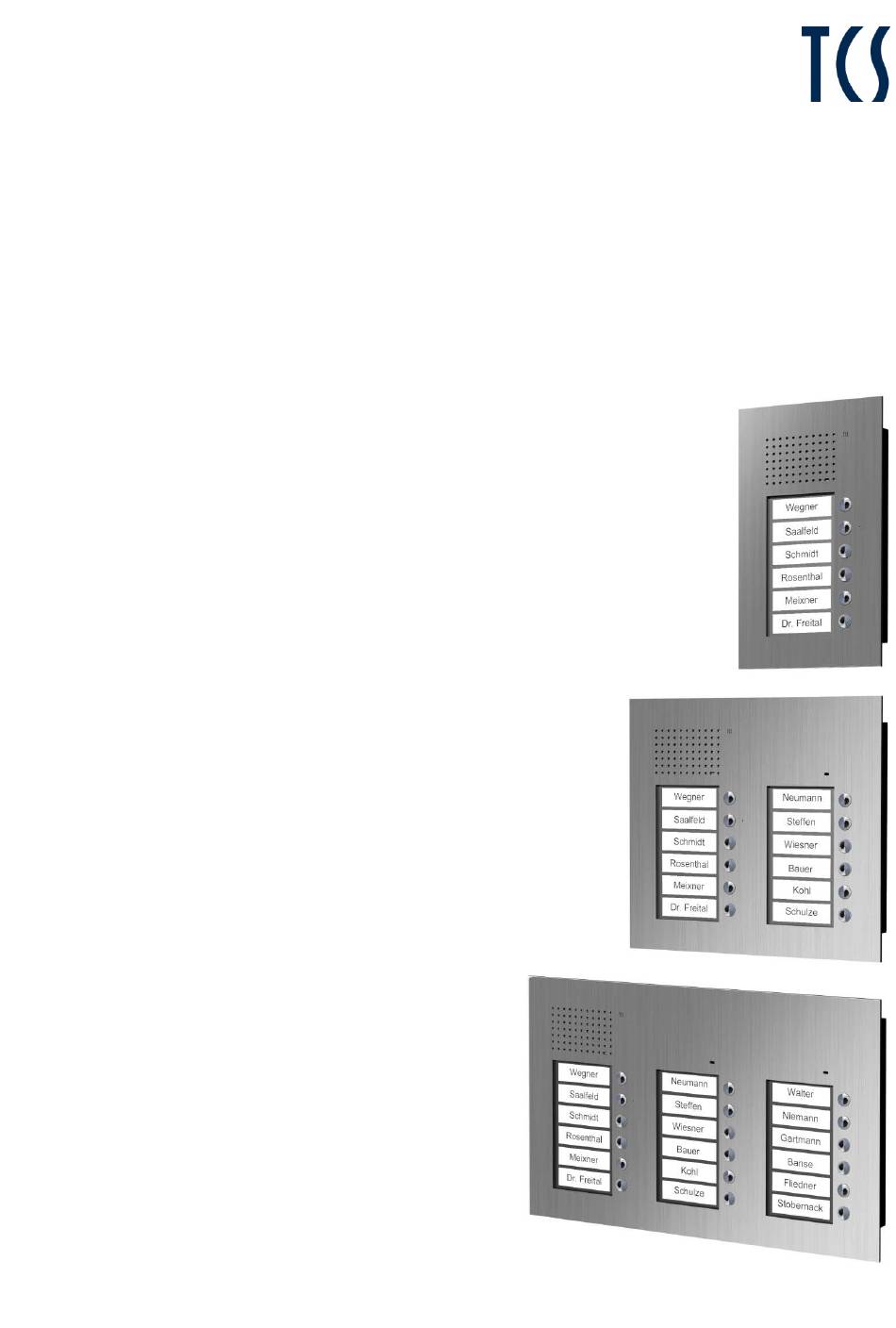

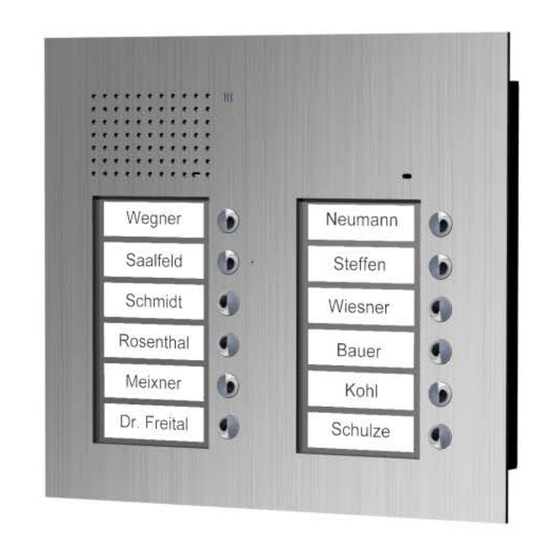

- Seite 1 Produktinformation Audio-Außenstationsserie ASN0xxx0-02x0 IP-Audio-Außenstation mit PoE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ........................3 Einleitung ........................3 Hinweise zur Produktinformation ..........................3 Verwendete Symbole für Warnhinweise ........................3 Weitere verwendete Symbole ............................4 Sicherheitshinweise....................... 4 Blitzschutzmaßnahmen ..............................4 Hinweise zur Netzwerksicherheit ..........................4 Hinweis zur Videoüberwachung nach DIN 33450 ......................5 Produktbeschreibung ..................... -
Seite 3: Lieferumfang
Lieferumfang 1 x ASN0xxx0-02x0 1 x Unterputzkasten 1 x win:clip -Schlüssel 1 x Schraubendreher mit Rundgriff 1 x Namensschilder, leer und mit Lichtsymbol Produktinformation * Die Funktion Lichtschalten ist nur mit einem SIP- oder Web-Relais möglich. Soll die Funktion Lichtschalten von einer Klingeltaste ausgelöst werden, verwenden Sie ein IP-Relais des Her- stellers ICP DAS Co., LTD, die das Modbus TCP-Protokoll unterstützen Einleitung Hinweise zur Produktinformation... -
Seite 4: Weitere Verwendete Symbole
Sorgen Sie durch geeignete Blitzschutzmaßnahmen dafür, dass an den Anschlüssen jeweils eine Spannung von 32 V DC nicht überschritten wird. Hinweise zur Netzwerksicherheit • Beachten Sie, dass die Kommunikation zwischen TCS-Gerät und Netzwerk nicht verschlüsselt wird. • Schützen Sie Ihr Netzwerk und WLAN vor unautorisiertem Zugriff. -
Seite 5: Hinweis Zur Videoüberwachung Nach Din 33450
Hinweis zur Videoüberwachung nach DIN 33450 Das Erstellen und Speichern von Videoaufnahmen kann Persönlichkeitsrechte verletzen. Beachten Sie bei der Aufstellung und dem Betrieb von Videokomponenten immer die gelten- den Rechts- und Kennzeichnungsvorschriften. Produktbeschreibung Bestimmungsgemäßer Gebrauch Die Audio-Außenstationsserie ASN0xxx0-02x0 ist eine IP-Audio-Außenstation zur Türkommunikation. Die Türkommunikation erfolgt mit SIP-Telefonen in einem IP-Netzwerk. -
Seite 6: Geräteübersicht
Geräteübersicht Frontplatte Rahmenprofil Dämmerungsschalter Unterputzkasten Lautsprecher LAN-Anschluss win:clip Klingeltaste Mikrofon Namensschilder Wasser-Abdeckung Befestigungsbohrungen Dichtung Potentiometer Namensschildbeleuchtung Abdeckung Reset-Taster für Werkseinstellung Beschriftung Anschlüsse Sabotagekontakt externe Stromversorgung Fehler-LED Relais-Anschlüsse 1 und 2 (30 V 2 A) -
Seite 7: Anzeige- Und Bedienelemente
Anzeige- und Bedienelemente Symbol Bezeichnung optische Anzeige akustische Meldung • kein Fehler • Klingeltaste klemmt Beep „lang – kurz“ Fehler LED blinkt (1 Hz) • Netzwerkfehler Beep „lang – kurz – kurz“ blinkt (1 Hz) Technische Daten Versorgungsspannung über: • PoE IEEEE8.02.3af Class3 •... -
Seite 8: Montage Und Installation
Montage und Installation Montage ACHTUNG! Beschädigung des Gerätes. Dichten Sie die Außenstation unter keinen Umständen mit Silikon ab! Kondenswasser muss ablaufen und verdunsten können. Montageort Für eine optimale Bedienung empfehlen wir eine Montage- höhe von 130 cm bis 150 cm (Geräteoberkante über Fußbo- den, Abb. -
Seite 9: Leitungen Anschließen
2 x 0,8 mm oder 3 x 0,6 mm Schließen Sie weitere Adern mit Hilfsklemmen an. Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in einem Klemmenkontakt. Detaillierte Informationen zur Leitungsführung in TCS-Anlagen sowie zum Schleifenwiderstand finden Sie im Systemhandbuch. Verfügbar unter: http://www.tcsag.de/download/kataloge- prospekte-flyer ACHTUNG! Beschädigung des Gerätes. -
Seite 10: Montage Außenstation
Leitungen anschließen ► Isolieren Sie die Leitungen ab. ► Schließen Sie die Leitungen gemäß Typenschild an (Abb. 4): • RJ45 (1) • Stromversorgung (2) • Relaisausgang 2 (3) • Relaisausgang 1 (4) Relais 2 Relais 1 Abb. 4: Leitungen anschließen Θ... -
Seite 11: Namensschild Beschriften Und Einsetzen
Bestellen Sie die Laserfolie unter der Artikel-Nr. Abb. 7: Vorlage Namensschilder, Beispiel 0001060 direkt bei TCS. ► Schneiden Sie die Vorlage an den gestrichelten Linien aus. ► Alternativ können Sie die Namensschilder (im Lieferumfang enthalten) mit einem wasserfesten Stift beschriften. -
Seite 12: Schaltungsbeispiel
Schaltungsbeispiel Abb. 9: Schaltungsbeispiel Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter www.tcsag.de zur Verfügung. -
Seite 13: Inbetriebnahme
► Wir verbessern unsere Produkte stetig und empfehlen Ihnen regelmäßig auf unserer Home- page nach aktuellen Softwareupdates für Ihr Gerät zu suchen. ► Ausführliche Informationen zu den Servicebedingungen für TCS IP-Anlagen finden Sie unter: http://www.tcsag.de/fileadmin/user_upload/TCS_DE/Metanavigation/Service_Support/Service bedingungen-IP_de.pdf. Installation Die Installation von IP-Netzwerken ist aufgrund vieler voneinander abhängiger Parameter und Einstel- lungen sehr komplex und erfordert entsprechendes Hintergrundwisssen. -
Seite 14: Webinterface Starten
und in einen Hostteil (individuelle Nummer eines Gerätes im Subnetz). Für o.g. Schema ist die Subnetzmaske immer 255.255.255.0. Warum feste oder dynamische IP-Adressen? Geräte die einen Service im Netzwerk zur Verfügung stellen (Server), bekommen in der Regel eine feste IP-Adresse manuell zugewiesen. Geräte die nur Service anfordern (Clients), können somit unter dieser IP-Adresse erreicht werden. -
Seite 15: Überblick Webinterface
Überblick Webinterface Das Webinterface enthält folgende Menüs: • Home • Login/Logout • Systemstatus • Grundeinstellungen • Telefonbuch • Netzwerk Einstellungen • SIP Konfiguration • Audio/Video • Schnittstellen Konfiguration • Upload/Download Menü Login/Logout Im Menü Login/Logout können Sie den Benutzernamen und das Passwort ändern. -
Seite 16: Menü Systemstatus
Menü Systemstatus Im Menü Systemstatus werden Ihnen die Systemdaten ange- zeigt und Sie können die Systemprotokolle speichern und la- den. Systemdaten Gerätetyp-ID: • Die Gerätetyp-ID zeigt die Identifikationsnummer der Au- ßenstation an. MAC-Adresse: • Die MAC-Adresse (Media-Access-Control-Adresse) ist die Abb. 12: Menü Systemstatus Hardware-Adresse jedes einzelnen Netzwerkgerätes, die zur eindeutigen Identifikation des Gerätes in einem LAN dient. -
Seite 17: Menü Grundeinstellungen
Menü Grundeinstellungen Im Menü Grundeinstellungen können Sie die Sprache, das Datum/Uhrzeit und die Tastenbeleuchtung Ihrer Außenstation einstellen. Sprache Sprache: ► Klicken Sie auf das Drop-down-Menü Sprache und wählen Sie Ihre Sprache aus. verfügbare Sprachen: • englisch, deutsch und französisch Abb. 13: Menü Grundeinstellungen Datum/Uhrzeit Datumsformat: ►... -
Seite 18: Menü Telefonbuch
Menü Telefonbuch Im Menü Telefonbuch können Sie die Klingeltasten der Au- ßenstation konfigurieren. Pro Klingeltaste können Sie bis zu 5 SIP-Rufziele speichern. ► Tragen Sie in das Textfeld Name, Vorname einen Namen für das Rufziel ein. ► Tragen Sie in das Textfeld Rufziele SIP/URI den anzuwäh- lenden SIP-Account ein. -
Seite 19: Menü Sip Konfiguration
► Verwenden Sie den Benutzernamen ebenfalls als Benutzer- Abb. 16: Menü SIP Konfiguration Authentifizierung und als Passwort. ► Tippen Sie auf Speichern. Die TCS:App meldet sich sofort in der ASN an. ► Konfigurieren Sie die Klingeltaste mit app@192.168.1.251, um einen Türruf auszulösen. -
Seite 20: Menü Audio/Video
Menü Audio/Video Im Menü Audio/Video können Sie die Parameter für Audio und Video konfigurieren. Audio Einstellungen Audio Ausgang: Stellen Sie hier die Lautstärke des Lautsprechers ein. ► Schieben Sie den Schieberegler nach rechts, um die Laut- stärke des Lautsprechers zu erhöhen. ►... - Seite 21 geöffnet. Relais folgt: Das Relais wird durch das Tastentonwahlverfahren am IP- Telefon ausgelöst. Drücken Sie die Taste 7 zum Auslösen des Relais 1 und die Taste 8 zum Auslösen des Relais 2 an Ihrem IP-Telefon. Name: Tragen Sie in das Textfeld einen Namen ein. Relais schalten: Klicken Sie mit der Maus auf die Schaltfläche, um das Relais auszulösen.
-
Seite 22: Menü Upload/Download
ein Managementsystem kann der zugewiesene Name auch mit übermittelt werden. Die für die Verbindung verfügbaren Verbindungsziele müssen zuvor im Bereich Zutrittskontrolle mit Angabe der SIP-URI kon- figuriert werden. Menü Upload/Download Im Menü Upload und Download können Sie die Gerätekonfigu- ration und das Telefonbuch sichern und wiederherstellen, so- wie das Gerät neu starten und auf die Werkseinstellungen zurücksetzen. - Seite 23 Sie können Ihr Gerät auf die Werkseinstellungen zurückset- zen. ► Wählen Sie das Menü Upload/Download aus. ► Klicken Sie auf den Button Auf Werkseinstellungen zurück- setzen neben Werkseinstellungen. Ein neues Fenster geht auf. ► Klicken Sie auf den Button Ja, um das Gerät auf die Werkseinstellungen zurückzusetzen.
-
Seite 24: Reinigung
Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. • Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. • Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188.
