Bedenken Sie bei der Montage weiterer Geräte, dass Sie das Namensschildglas des
Gerätes nach unten aus dem Profil herausziehen können. Montieren Sie kein Gerät
unterhalb des Gerätes.

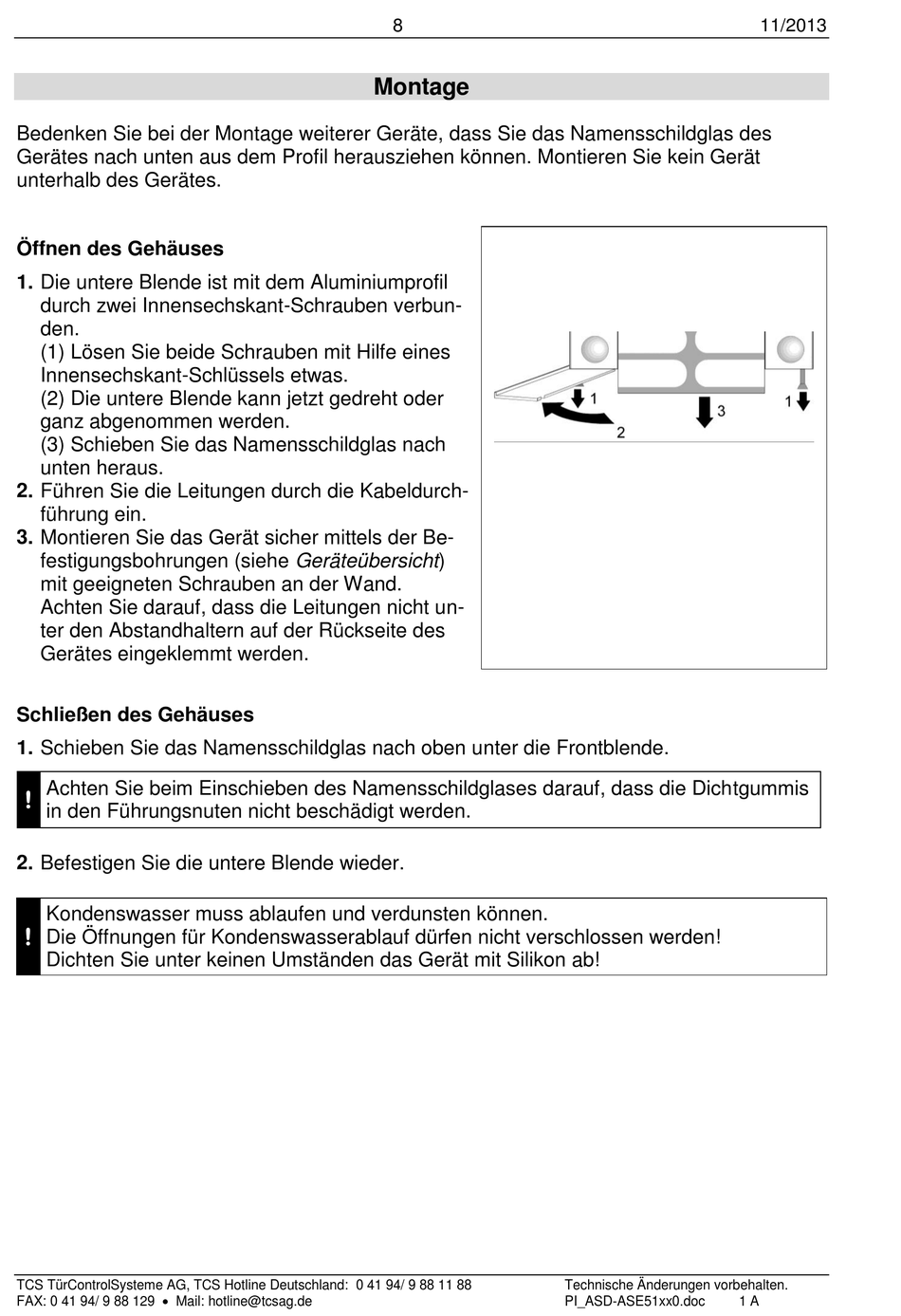

Öffnen des Gehäuses
1. Die untere Blende ist mit dem Aluminiumprofil
durch zwei Innensechskant-Schrauben verbun-
den.
(1) Lösen Sie beide Schrauben mit Hilfe eines
Innensechskant-Schlüssels etwas.
(2) Die untere Blende kann jetzt gedreht oder
ganz abgenommen werden.
(3) Schieben Sie das Namensschildglas nach
unten heraus.
2. Führen Sie die Leitungen durch die Kabeldurch-
führung ein.
3. Montieren Sie das Gerät sicher mittels der Be-
festigungsbohrungen (siehe Geräteübersicht)
mit geeigneten Schrauben an der Wand.
Achten Sie darauf, dass die Leitungen nicht un-
ter den Abstandhaltern auf der Rückseite des
Gerätes eingeklemmt werden.
Schließen des Gehäuses
1. Schieben Sie das Namensschildglas nach oben unter die Frontblende.
Achten Sie beim Einschieben des Namensschildglases darauf, dass die Dichtgummis
!
in den Führungsnuten nicht beschädigt werden.
2. Befestigen Sie die untere Blende wieder.
Kondenswasser muss ablaufen und verdunsten können.
!
Die Öffnungen für Kondenswasserablauf dürfen nicht verschlossen werden!
Dichten Sie unter keinen Umständen das Gerät mit Silikon ab!
