Dimensions

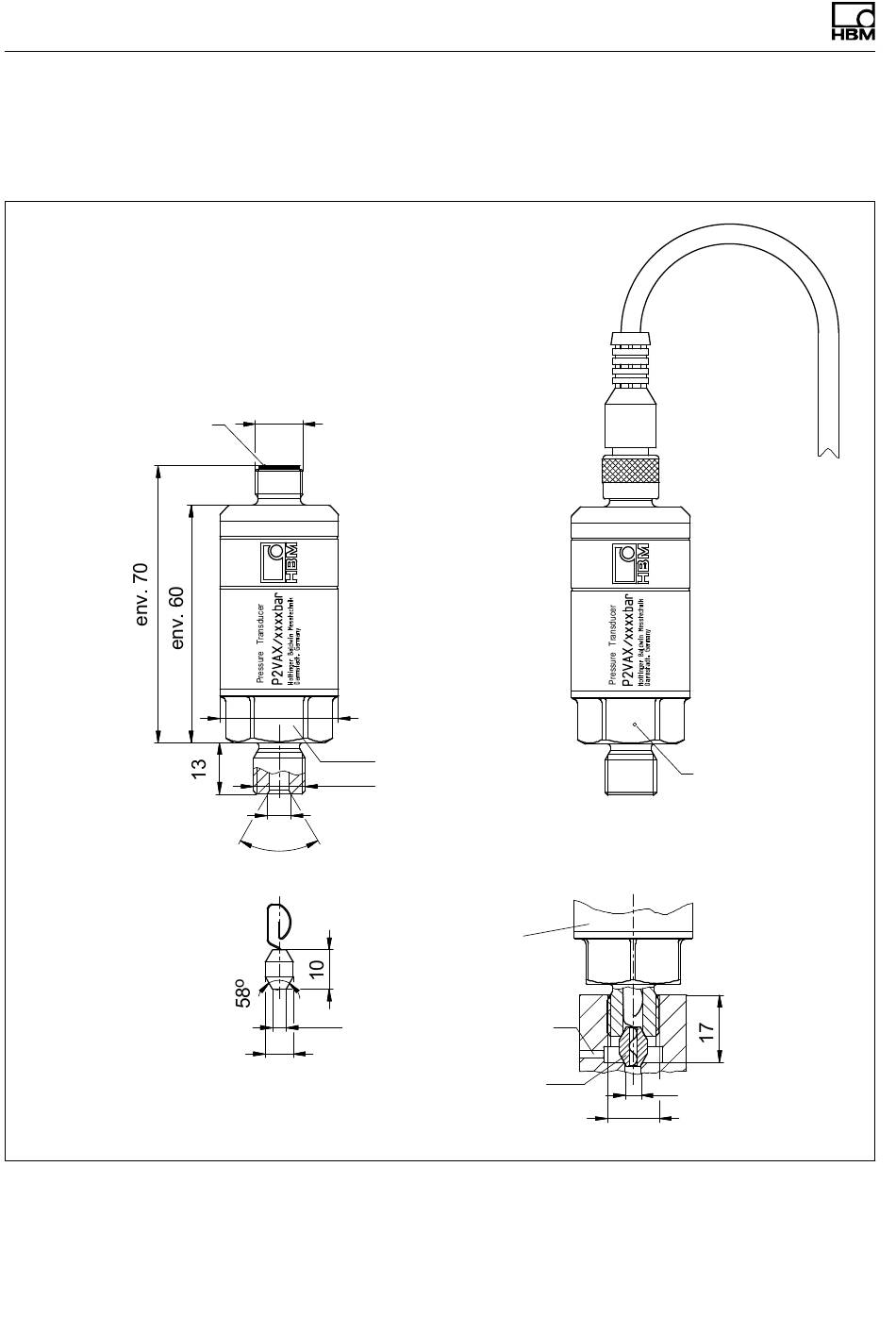

8 Dimensions
Connecteur de
montage 5 pôles
Joint conique avec
ressort de retenue
26
P2V 100 bars - 2000 bars
M12x1
Ø30
s.p. 24
G 1/4"
Ø6
o Exemple de montage
60
capteur de
pression
Alésage de
Ø3,5
décharge
Ø7
Joint conique
avec ressort
de retenue
A1564-7.0 HBM: public
Rayon de
courbure
statique 25 mm
Numéro de
fabrication
Ø4
G1/4"
P2V
