5 Raccordement électrique du P2VA1/A2
Tension d'alimentation 15 à 30 V C.C.
Tension d'alimentation 0 V
Sortie 0,5 à 10 V (4 à 20 mA pour le P2VA2)
Sortie 0 V
Identification du capteur DATA TEDS
5
4
1
P2V
Le P2V se raccorde aux amplificateurs de mesure ex­
ternes selon la Fig. 5.1.
Note
Les entrées et sorties du P2V sont protégées contre les
courts-circuits et les erreurs de polarité.
1)
2)
Les raccords 2 et 3 sont reliés l'un à l'autre à l'intérieur.
3
1)
Fonctionnement sur circuit TBTS (très basse tension de sécurité)
2)
Également masse pour TEDS
2

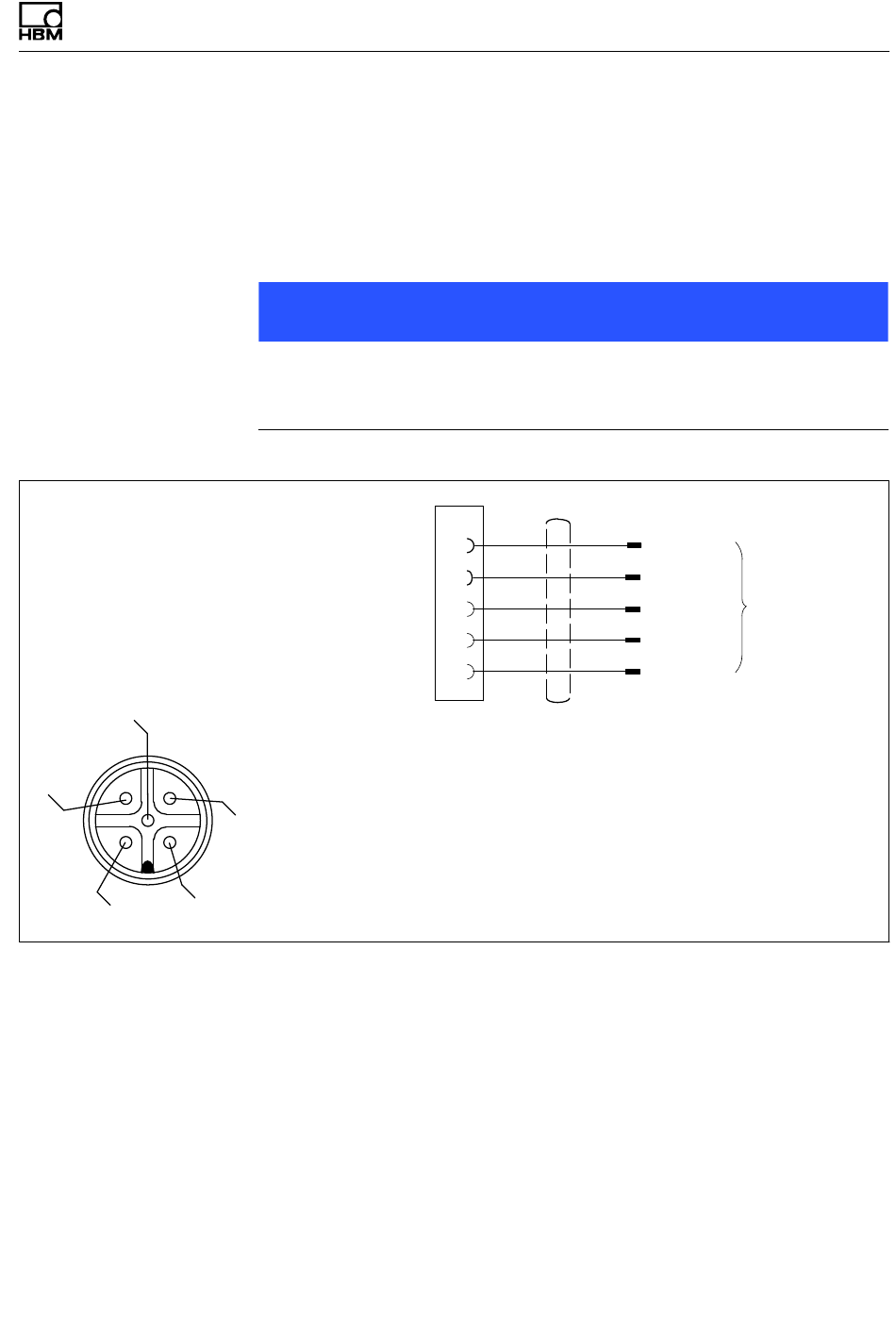

Fig. 5.1 Code de raccordement du P2V
A1564-7.0 HBM: public
Raccordement électrique du P2VA1/A2
1
3
4
2
5
marron
Affectation
bleu
des fils du
noir
câble de
blanc liaison
gris
