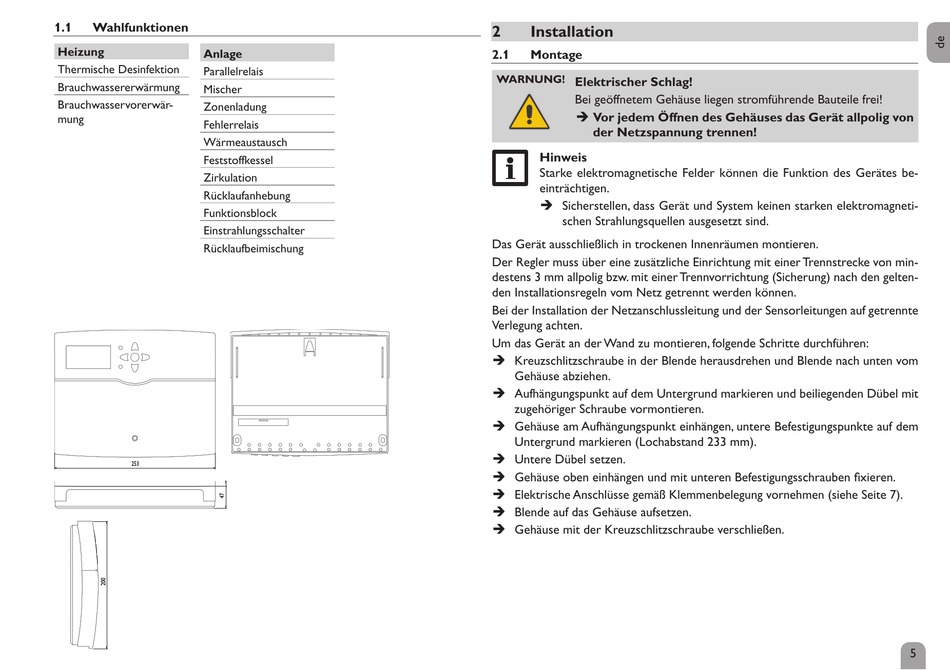

Wahlfunktionen; Installation; Montage - Resol DeltaTherm HC MAX Handbuch

1.1

Wahlfunktionen

Heizung
Anlage
Thermische Desinfektion
Parallelrelais
Brauchwassererwärmung
Mischer
Brauchwasservorerwär-
Zonenladung
mung
Fehlerrelais
Wärmeaustausch
Feststoffkessel
Zirkulation
Rücklaufanhebung
Funktionsblock
Einstrahlungsschalter
Rücklaufbeimischung
253
2

Installation

2.1

Montage

WARNUNG!
Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig von
der Netzspannung trennen!
Hinweis
Starke elektromagnetische Felder können die Funktion des Gerätes be-
einträchtigen.
Î Sicherstellen, dass Gerät und System keinen starken elektromagneti-
schen Strahlungsquellen ausgesetzt sind.
Das Gerät ausschließlich in trockenen Innenräumen montieren.
Der Regler muss über eine zusätzliche Einrichtung mit einer Trennstrecke von min-
destens 3 mm allpolig bzw. mit einer Trennvorrichtung (Sicherung) nach den gelten-
den Installationsregeln vom Netz getrennt werden können.
Bei der Installation der Netzanschlussleitung und der Sensorleitungen auf getrennte
Verlegung achten.
Um das Gerät an der Wand zu montieren, folgende Schritte durchführen:
Î Kreuzschlitzschraube in der Blende herausdrehen und Blende nach unten vom
Gehäuse abziehen.
Î Aufhängungspunkt auf dem Untergrund markieren und beiliegenden Dübel mit
zugehöriger Schraube vormontieren.
Î Gehäuse am Aufhängungspunkt einhängen, untere Befestigungspunkte auf dem
Untergrund markieren (Lochabstand 233 mm).
Î Untere Dübel setzen.
Î Gehäuse oben einhängen und mit unteren Befestigungsschrauben fixieren.
Î Elektrische Anschlüsse gemäß Klemmenbelegung vornehmen (siehe Seite 7).
Î Blende auf das Gehäuse aufsetzen.
Î Gehäuse mit der Kreuzschlitzschraube verschließen.
5
