D e lt a S o l
C2
®
Anwendungsbeispiel D e lt a S o l
Standard-Solarsysteme
1.
Installation

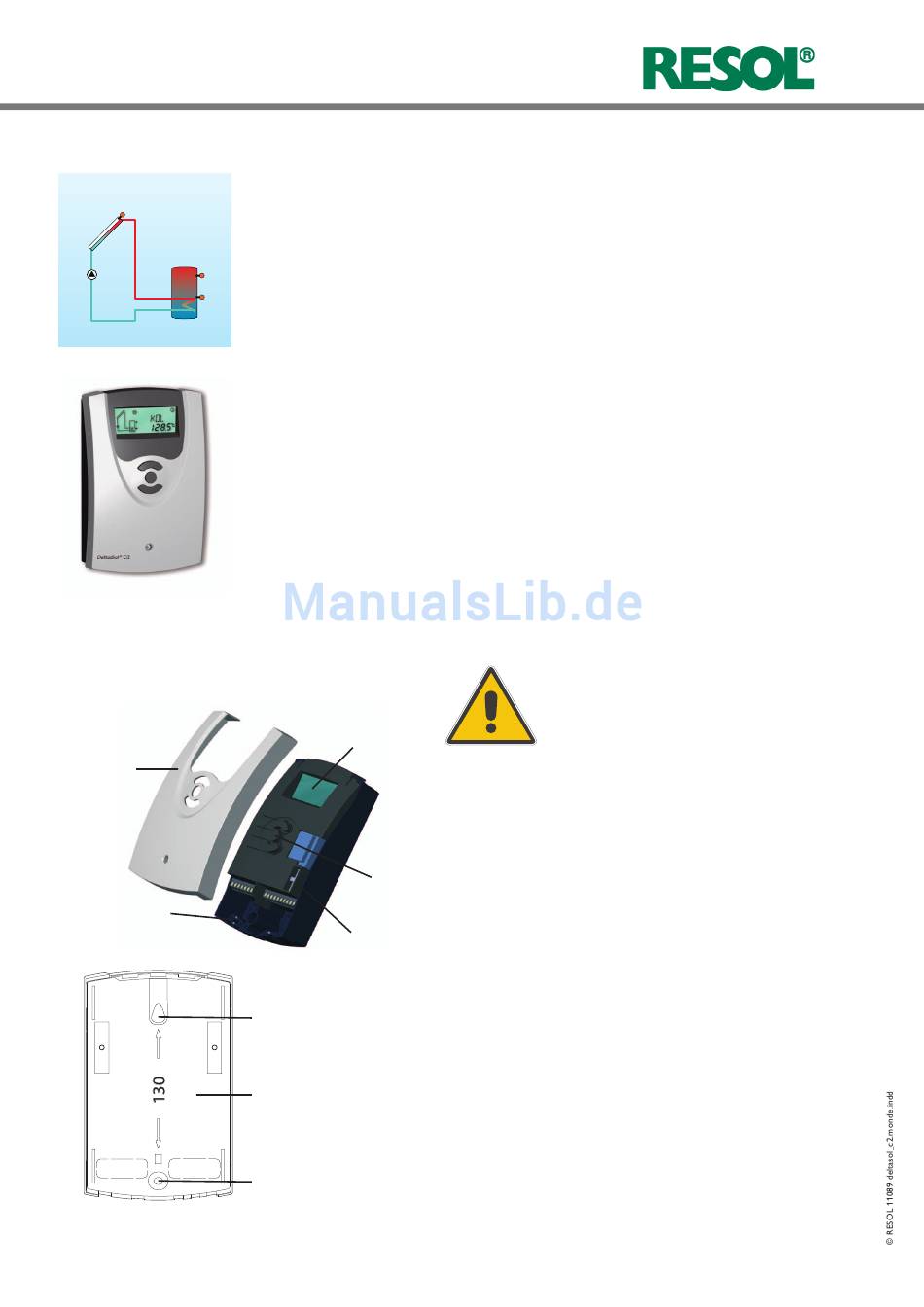

1.1 Montage
Blende
Kabeldurch-
führungen mit Zug -
ent lastungsbügeln
4
|
C/2
®
Bestellhinweise
RESOL D e lt a S o l
C/2
®
RESOL D e lt a S o l
C/2 - Komplettpaket
®
inkl. 2 Temperatursensoren Pt1000 (1 x FKP6, 1 x FRP6)
Display
Druck-
taster
Sicherung
Aufhängung
Sockel
Befestigung
WARNUNG!
Vor jedem Öffnen des Gehäuses
all polige Trennung von der Netz-
spannung sicherstellen!
Die Montage darf ausschließlich in trockenen Innenräumen
erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie
Funktion an dem ausgewählten Ort keinen starken elektro-
magnetischen Feldern ausgesetzt sein darf. Der Regler muss
über eine zusätzliche Einrichtung mit einer Trennstrecke
von mindestens 3 mm allpolig bzw. mittels einer Trennvor-
richtung (Sicherung) nach den geltenden Installationsregeln
vom Netz ge trennt werden können. Bei der Installation der
Netz anschlussleitung und der Sensorleitungen auf getrennte
Verlegung achten.
1. Kreuzschlitzschraube in der Blende herausdrehen und
Blende nach unten vom Gehäuse abziehen.
2. Aufhängung auf dem Untergrund markieren und beilie-
genden Dübel mit zugehöriger Schraube vormontieren.
3. Gehäuse am Aufhängungspunkt einhängen, Befestigung
auf dem Untergrund markieren (Lochabstand 130 mm),
anschließend unteren Dübel setzen.
4. Gehäuse oben einhängen und mit unterer Befestigungs-
schraube fixieren.
