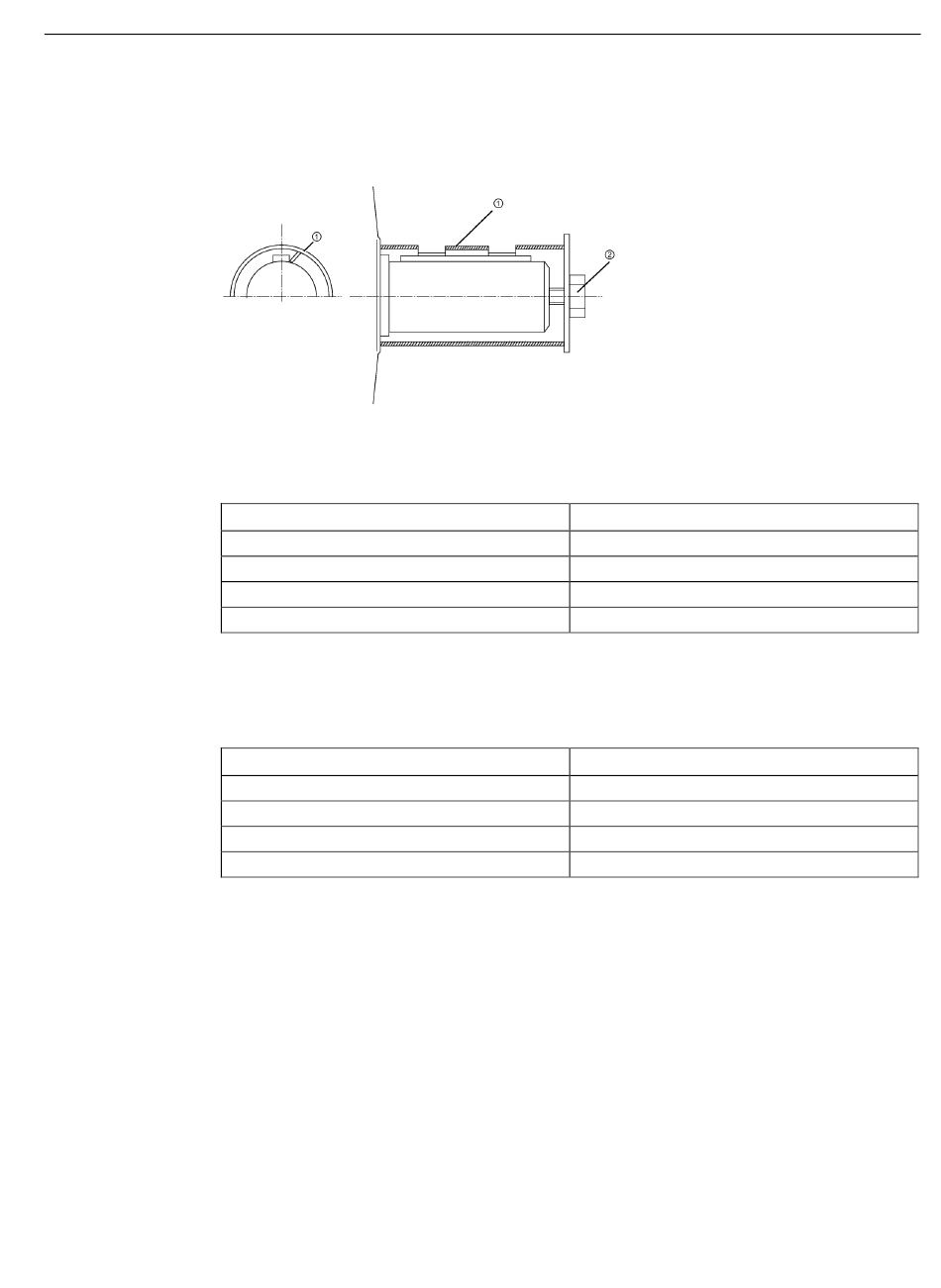

Alternative Läufersicherung
● Wenn die Maschine nach dem Aufziehen des Abtriebselements transportiert wird, dann
fixieren Sie den Läufer axial durch andere geeignete Maßnahmen.
①
Bild 4-1
Anziehdrehmomente für andere Arten der Läufersicherung
● Das Gewinde im Wellenende ist ein Anhaltspunkt für die Masse des Läufers. Daraus
ergibt sich die benötigte Vorspannkraft für die Axialfixierung des Läufers.
Axiale Vorspannkraft für andere Arten der Läufersicherung
Läuferhaltevorrichtung aufbewahren
Bewahren Sie die Läuferhaltevorrichtung unbedingt auf. Sie muss bei einer eventuellen
Demontage und erneutem Transport wieder montiert werden.
1MB155 / 1MB555 AH 71 ... 355
Betriebsanleitung, 12/2018, A5E41926185A
Hülse
Axialfixierung des Läufers
Gewinde im Wellenende
M16
M20
M24
M30
Gewinde im Wellenende
M16
M20
M24
M30
Einsatzvorbereitung
4.5 Transport und Einlagerung
②
Wellenschraube und Scheibe
Anziehdrehmoment
40 Nm
80 Nm
150 Nm
230 Nm
Vorspannkraft
13 kN
20 kN
30 kN
40 kN
37
