3.6.9 - Momentenregelung: Spannungs-Frequenzsollwert (ADI1) oder Spannungs-
Drehmomentsollwert (ADI2), der über die Klemme ausgewählt wird
• Anwendungsbeispiele
Kleine Seilwinden (Frequenzsollwert dient zum Auf-/
Abwickeln des Seils,
Aufrechterhalten der Seilspannung).

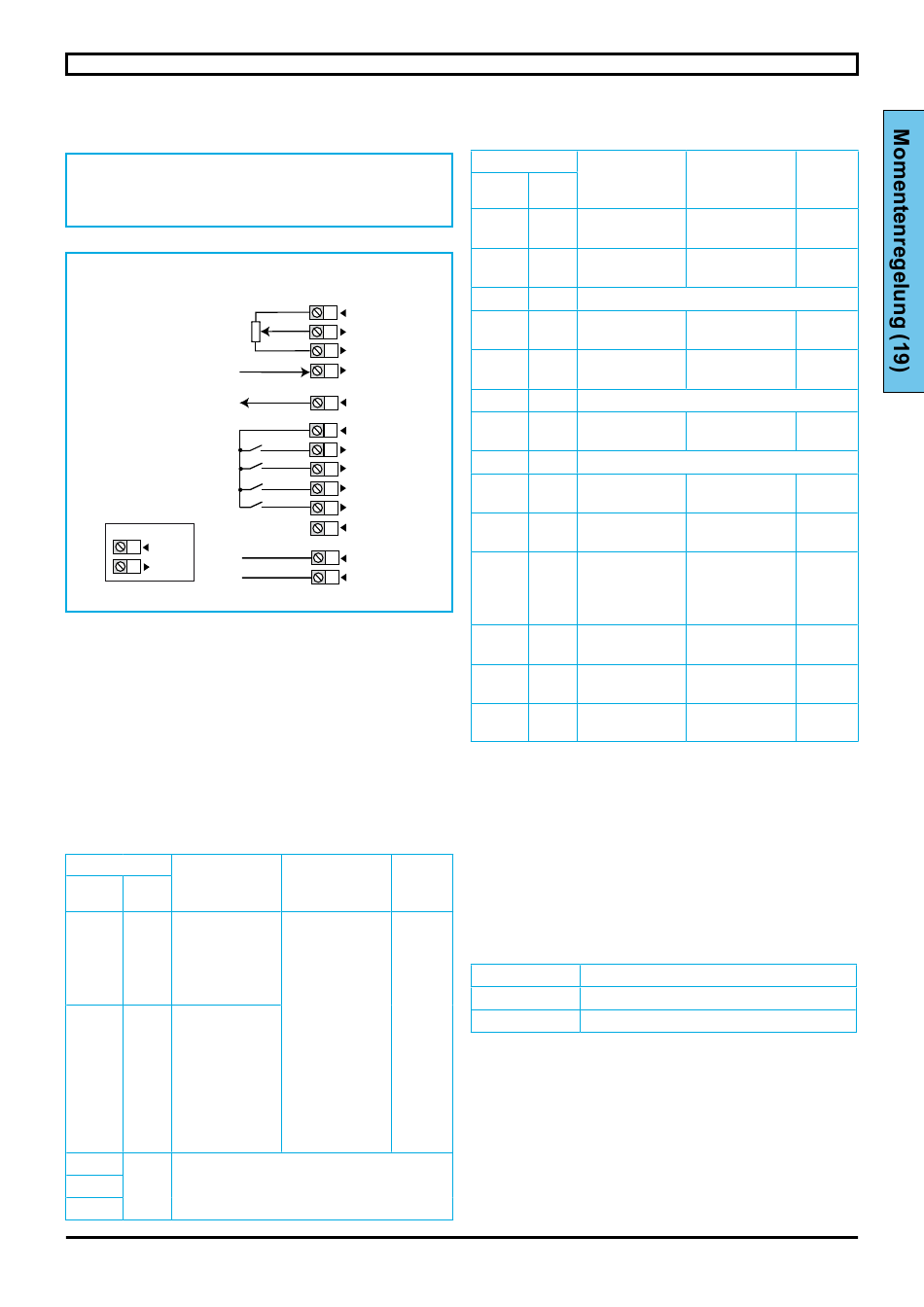

• Steueranschlüsse erforderlich
Momentenregelung (Standard)
Frequenzsollwert
als Spannung*
Drehmomentsollwert
als Spannung
Weiterleitung zu roter,
gelber und grüner LED*
Auswahl Sollwert
Frequenz/Drehmoment
Freigabe/Reset des Umrichters*
Rechtslauf / AUS*
Linkslauf / AUS*
Legende
Ausgang
Umrichter
Eingang
bereit
*
Einige Anschlüsse sind in den folgenden Fällen nicht
erforderlich:
- Wenn ein lokales Potentiometer vorhanden ist (Seitenflansch-
Optionen), ist ADI1 bereits angeschlossen.
- Wenn es LEDs auf der Seitenflansch-Option gibt, ist
ADIO3 bereits mit ihnen verbunden, aber die gelbe LED
hat standardmäßig keine Funktion. Bei Bedarf können die
benutzerdefinierten Funktionen mit Pr 00.027 eingestellt werden.
- DI2 hat beim Commander ID302 standardmäßig keine Funktion
zugewiesen. Details zum STO-Anschluss finden Sie in Kapitel
2.1, Seite 5.
- Wenn es lokale Befehlstasten gibt (Seitenflansch-Option), sind
DI3 und DI4 bereits angeschlossen.
• Parameterliste für diese Konfiguration
Parameter
Funktion
Erw.
Menü 0
Menü
Analogeingang 1
00.011 07.007
Modus
Analogeingang 2
00.012 07.011
Modus
00.013
00.014 - Nicht verwendet
00.015
Commander ID300/302 Kurzbedienungsanleitung - Menü 0
5691 de - 2018.03 / a
MENÜ 0 UND VORKONFIGURIERTE EINSTELLUNGEN
Drehmomentsteuerung zum
1 +10 V
10kΩ
ADI1
2
3 0V
ADI2
4
ADIO3
5
+24V
6
DIO1
7
DI2
8
DI3
9
DI4
10
+24V
11
41 Relais
(Überspannung,
42
Kat. II)
Standard-
Bereich mäßiger
Wert
4-20mA Stop (-6),
20-4mA Stop (-5),
4-20mA Low (-4),
20-4mA Low (-3),
4-20mA Hold (-2),
20-4mA Hold (-1), Span-
0-20mA (0), nungspe-
20-0mA (1), gel
4-20mA Trp (2), (6)
20-4mA Trp (3),
4-20mA (4),
20-4mA (5),
Spannungspegel
(6), Digital (7)
Parameter
Funktion
Erw.
Menü 0
Menü
Analogeingang 1
00.016 07.008
Skalierung
Analogeingang 2
00.017 07.012
Skalierung
00.018
- Nicht verwendet
Analogeingang 1
00.019 07.009
Invertierung
Analogeingang 2
00.020 07.013
Invertierung
00.021 - Nicht verwendet
Anz: Digitaler E/A
00.022
08.001
1
00.023 - Nicht verwendet
Analogausgang 3
00.024 07.020
Skalierung
Analogausgang 3
00.025 07.057
Steuerung
Digitaleingang 2
00.026 08.022
Zielparameter A
Analogausgang 3
00.027 07.019
Quellparameter A
Digitaleingang 4
00.028
08.024
Zielparameter A
Analog-/Digital-
00.029 07.003
ein-/-ausgang 3
• FÜR EINE SCHNELLINBETRIEBNAHME
WERKSEINSTELLUNGEN)
- Stellen Sie die erforderlichen Steueranschlüsse wie oben
beschrieben her.
- Während der Parametrierung muss der Umrichter gesperrt
werden (Klemme 8 oder Klemmen 31 und 34 sind offen).
- Den Umrichter einschalten.
- Falls erforderlich, stellen Sie Maximum Sollwertbegrenzung
Pr 00.002 (Hz), Minimum Sollwertbegrenzung Pr 00.001 (Hz),
die Beschleunigungsrate 1 Pr 00.003 (s/100 Hz) und die
Verzögerungsrate 1 Pr 00.004 (s/100Hz) ein.
- Die Auswahl der Sollwerte ist wie folgt:
DIO1
Offen Frequenzsollwert als Spannung an ADI1
Geschlossen Drehmomentsollwert an ADI2
- Die Freigabeklemme 8 oder die STO-Klemmen 31 und 34
schließen.
- Geben Sie einen Rechtslauf- oder Linkslauf-Befehl, indem Sie
entweder Klemme 9 oder 10 schließen, oder drücken Sie die
entsprechende Taste der Flanschoption.
- Den Frequenz- oder Drehmomentsollwert so lange einstellen,
bis die korrekte Drehzahl erreicht wird.
- Anhalten des Motors: Öffnen Sie die Klemmen 9 oder 10,
um den Motor unter Rampensteuerung anzuhalten oder
entfernen Sie das Freigabesignal, indem Sie die Klemmen 8
oder 31 und 34 öffnen. Der Motor läuft dann bis zum Stillstand
aus. Bei der Flanschoption drücken Sie die Stopp-Taste.
Standard-
Bereich mäßiger
Wert
0.000 bis 10.000 1.000
0.000 bis 10.000 1.000
0 oder 1 0
0 oder 1 0
-
0 oder 1
0.000 bis 40.000 1.000
0 bis 16 16
• ID300:
06.038
0.000 bis 30.999
• ID302:
0
0.000 bis 30.999 0.000
06.032
0.000 bis 30.999
± 100.00 % -
(MIT DEN
Gewählter Sollwert
