Einführung
Dieser Leitfaden enthält eine Schritt-für-Schritt-Anleitung zur Installation des Umrichters, Verdrahtung des Umrichters
unter Verwendung der richtigen Sicherungen und Kabel, Konfiguration des Umrichters und Inbetriebnahme des Motors.
Der Commander S100 ist vollständig kompatibel mit der mobilen App Marshal, die im Google Play Store und im App Store
zu finden ist. Die vollständige Betriebsanleitung für den Commander S100 können Sie unter www.controltechniques.com/
support herunterladen.
Wichtige Sicherheitsinformationen
1.
Gefahren
Diese Schritt-für-Schritt-Anleitung gilt für Commander S100 Umrichter und enthält Sicherheitsinformationen, die zu
beachten sind.
2.
Verantwortlichkeiten
Es liegt in der Verantwortung des Installateurs, die Sicherheit des Gesamtsystems zu gewährleisten. Der Hersteller
des Umrichters übernimmt keine Haftung für Folgen, die aus der unsachgemäßen, fahrlässigen oder unkorrekten
Auslegung und Installation des Umrichters entstehen.
3.
Einhalten der Vorschriften
Der Installateur ist für das Befolgen aller entsprechenden Vorschriften, wie z. B. nationaler Bestimmungen zur
Auslegung von Stromleitungen, verantwortlich.
4.
Schaltschrank
Das Basisumrichtermodul (Basic Drive Module, BDM) ist ein offenes Gerät und muss in einem Schaltschrank
montiert werden, der den Zugang nur für geschultes und autorisiertes Personal ermöglicht.
5.
Elektrische Gefahren
Die im Umrichter vorhandenen Spannungen können schwere elektrische Schläge und/oder Verbrennungen
verursachen die tödlich sein können. Beim Arbeiten mit dem Umrichter oder in dessen Nähe ist Vorsicht geboten.
6.
Systemauslegung
Systemauslegung, Installation, Inbetriebnahme, Start und Wartung müssen von Personal mit der erforderlichen
Ausbildung und Kompetenz durchgeführt werden, das alle Sicherheitsinformationen und Sicherheitsanweisungen in
der Betriebsanleitung gelesen hat.
Wenn es durch Sicherungen oder Schutzschalter mit den in Tabelle 1-4 angegebenen maximalen Nennwerten geschützt
ist, ist dieses Produkt für den Einsatz in einem Stromkreis mit einem symmetrischen Stromstärke-Effektivwert von max.
5.000 A und einer Spannung vom max. 480 V (bis zur Nennspannung des Umrichtermoduls) geeignet.
Umrichterfunktionen
1
4
7
9
Schritt-für-Schritt-Anleitung Commander S100
2
Erdungsanschlüsse
3
(Schutzleiter)
5
6
8
10
11
11
11

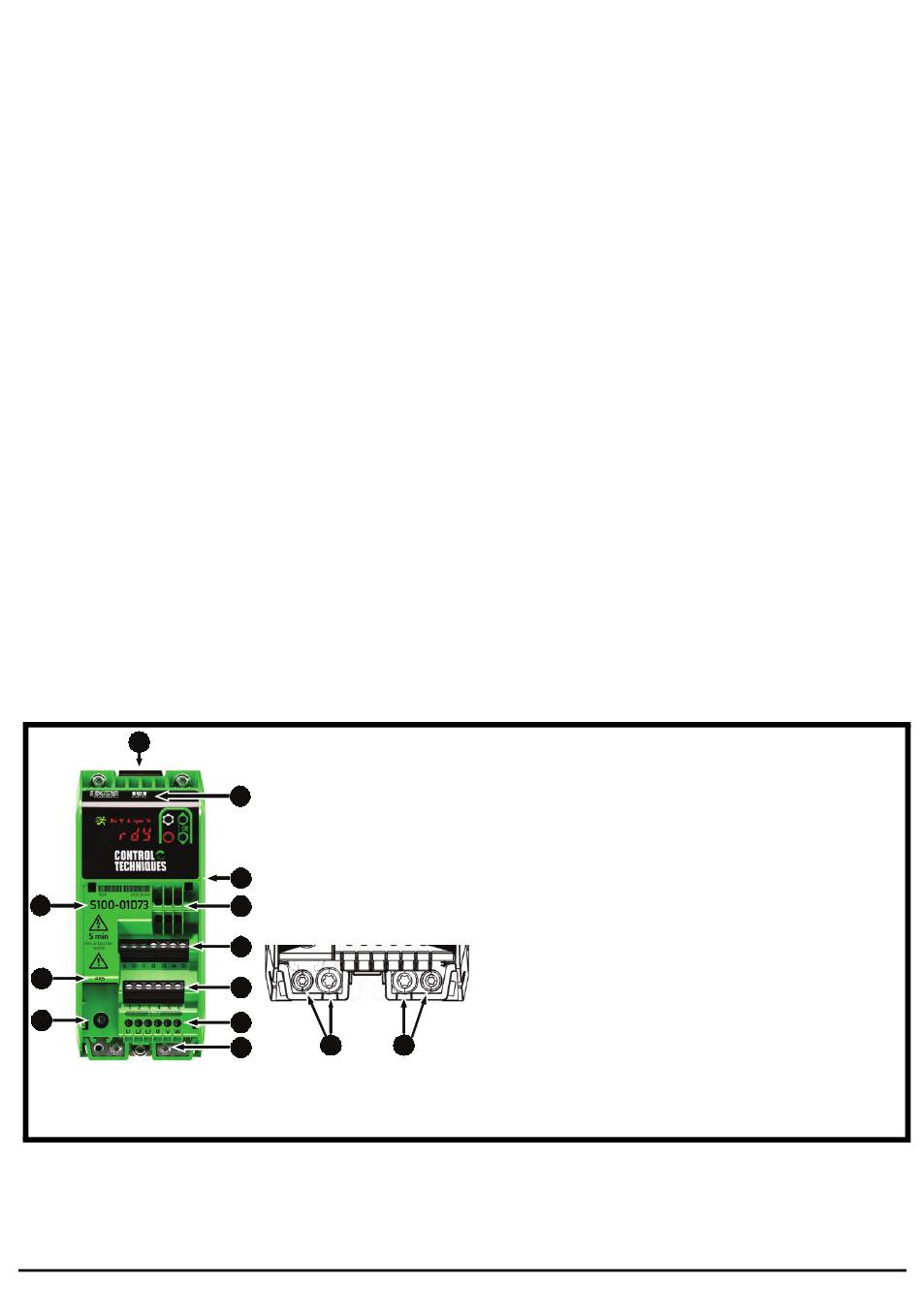

1. Lasche zum Lösen von der DIN-Hutschiene
2. Position NFC
3. Leistungsdaten (seitlich am Umrichter)*
4. Identifizierungscode
5. Relaisanschlüsse
6. Digital-E/A-Anbindung
7. RS-485-Kommunikationsschnittstelle
8. Analog-E/A-Anbindung
9. Schraube zum Trennen des EMV-Netzfilters**
10. Netzversorgungs- und Motoranschlüsse
11. Erdungsanschlüsse (Schutzleiter)
(2 M4-Schrauben enthalten)
*Prüfen Sie immer, dass die Nennspannung des
Umrichters für die Installation geeignet ist.
**Lesen Sie die Informationen in Kapitel 4.0
Elektrische Installation in der Betriebsanleitung,
bevor Sie das Gerät ausbauen.
