Montage des AUI-Kabel
So montieren bzw. demontieren Sie das AUI-Kabel (Drop Cable)
Die 15-polige Sub-D Steckbuchse besitzt eine Verriegelung. Zum Lösen des Steckver-
binders wird die Verriegelung nach unten gedrückt und zum Schließen nach oben.
Bild 4-7
Bild 4-8
Industrial Ethernet Medienkonverter SCALANCE X101-1AUI
Inbetriebnahmehandbuch, 06/2006, A2B00051526A, Erzeugnisstand 03

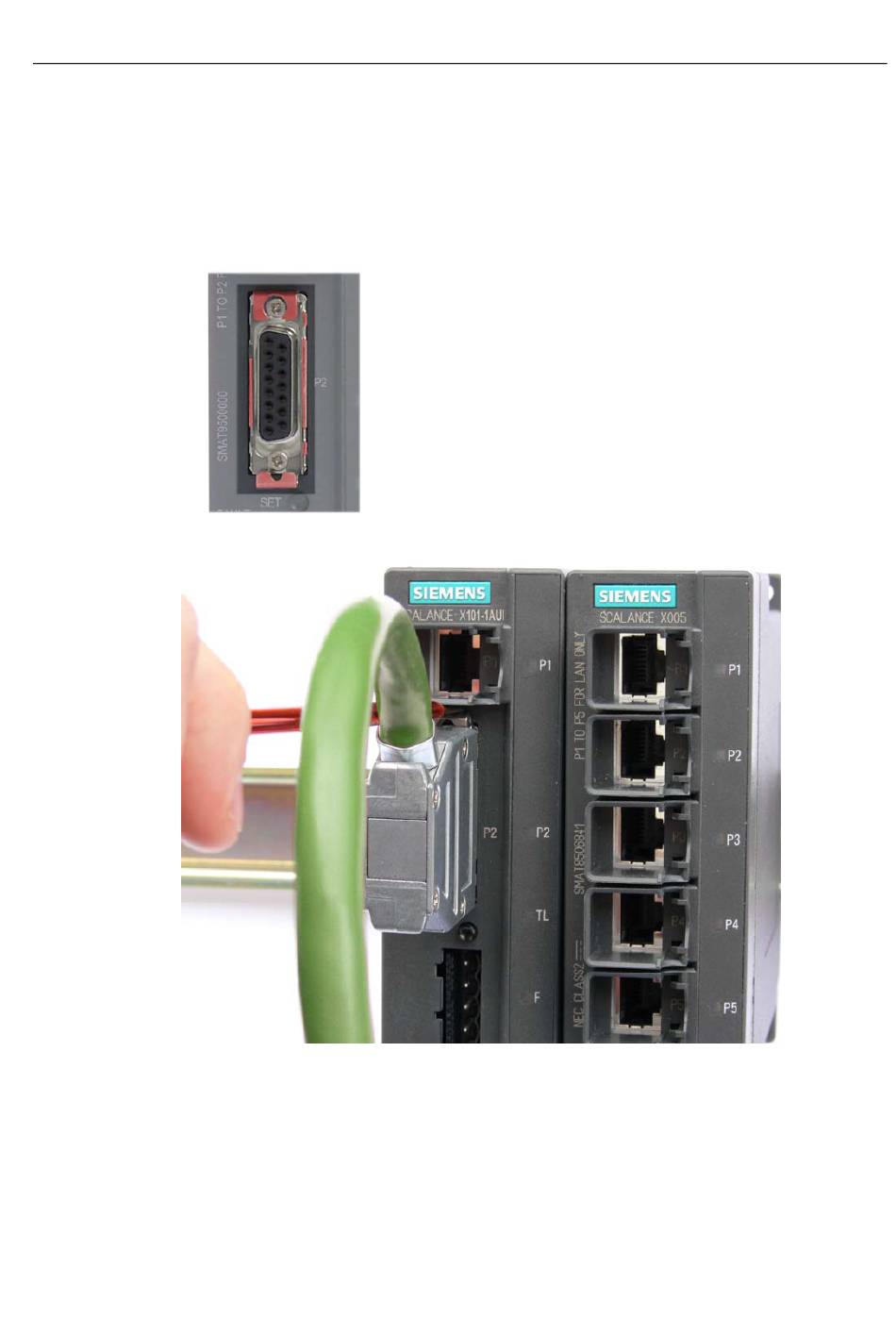

Verriegelung in geöffneter Position
Ver- bzw. Entriegelung des SUB-D Steckverbinders
Montage und Wartung
4.4 Montage des AUI-Kabel
