Montage und Wartung
4.3 Montage des IE FC Standard Cable
Ziehen des IE FC RJ45 Plug 180

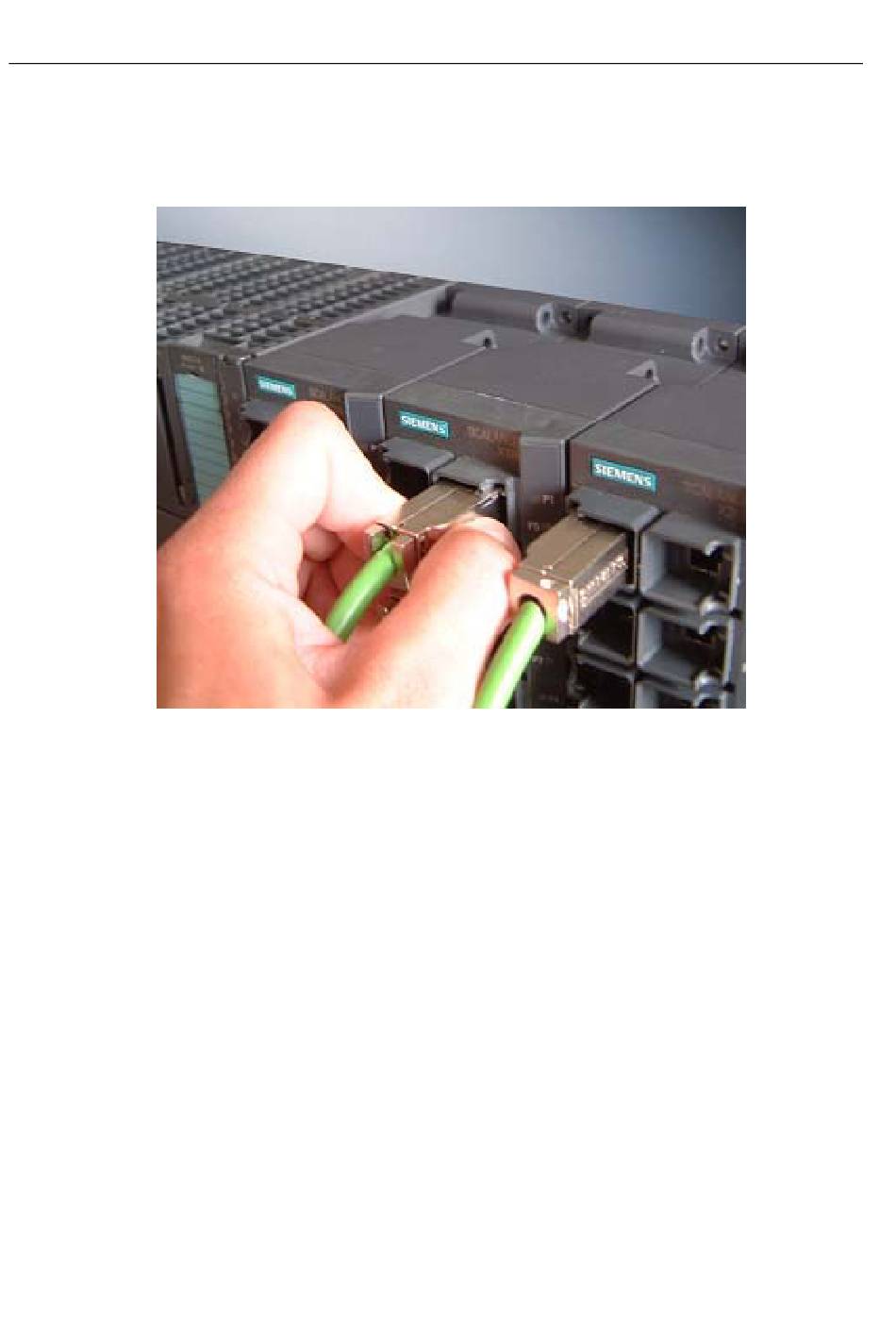

Entriegeln Sie den IE FC RJ45 Plug 180 durch leichtes Andrücken der Verrastung um den
Plug zu ziehen.

Bild 4-6

Sollte aus Platzgründen eine Entriegelung per Hand nicht möglich sein, können Sie die
Entriegelung auch mit einem 2,5 mm Schraubendreher lösen. Danach können Sie den IE FC
RJ45 Plug 180 aus der Twisted Pair Buchse ziehen.
4-8

Entriegelung des RJ45 Plug

Industrial Ethernet Medienkonverter SCALANCE X101-1AUI
Inbetriebnahmehandbuch, 06/2006, A2B00051526A, Erzeugnisstand 03
