Demontage
Um den SCALANCE X101-1AUI von der Hutschiene abzunehmen:
1. Demontieren Sie zunächst die TP-Leitung und die AUI-Leitungen. Ziehen Sie den
2. Entriegeln Sie mit einem Schraubenzieher die Hutschienenverrastung an der Unterseite

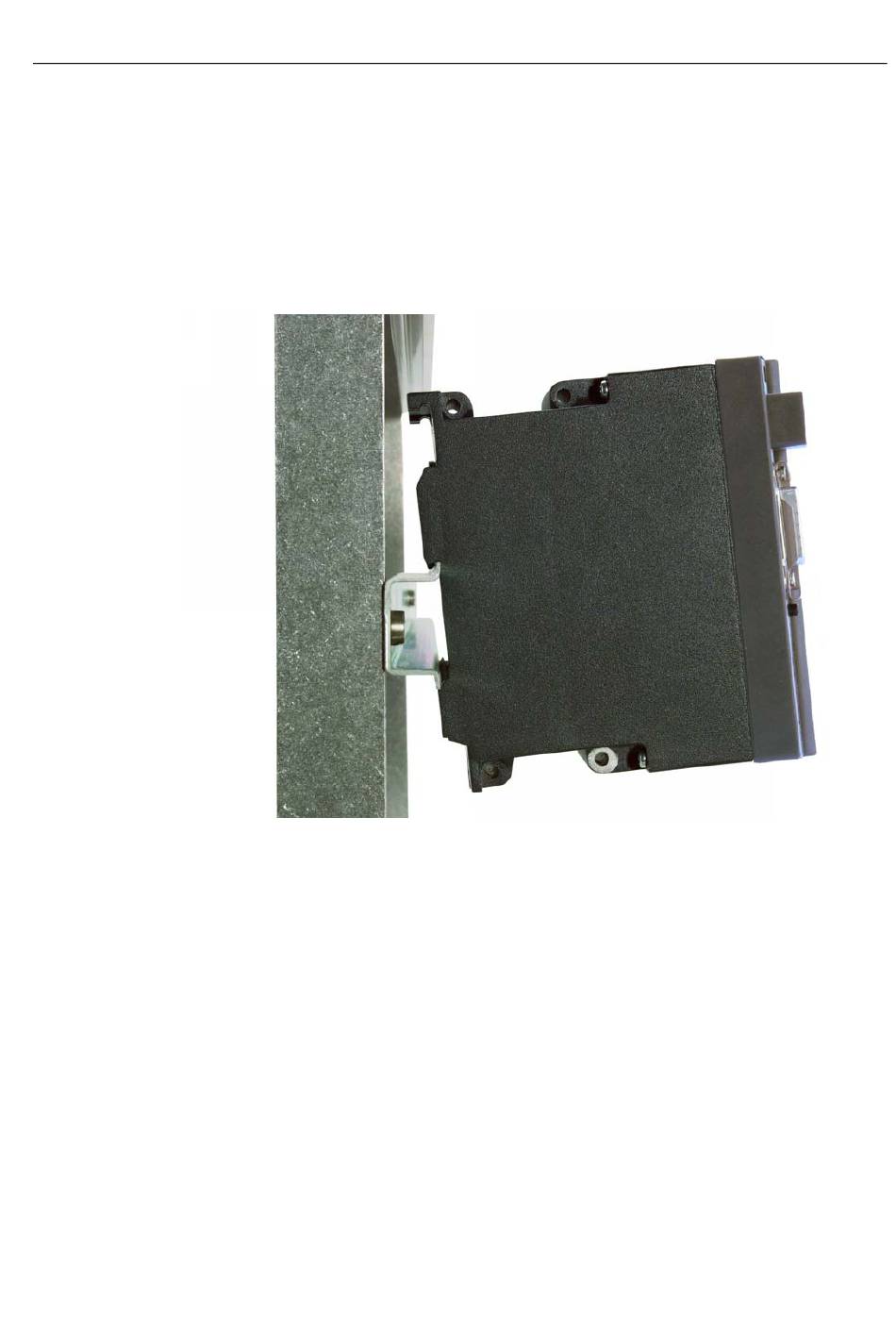

Bild 4-2
Industrial Ethernet Medienkonverter SCALANCE X101-1AUI
Inbetriebnahmehandbuch, 06/2006, A2B00051526A, Erzeugnisstand 03
Klemmblock für die Spannungsversorgung und den Meldekontakt ab.
des Geräts und heben Sie danach das Gerät unten von der Hutschiene weg.
Demontage von einer DIN-Hutschiene (35 mm)
Montage und Wartung
4.1 Montage
4-3
