3.6 SCALANCE X101-1AUI AUI-Schnittstelle
Steckerbelegung

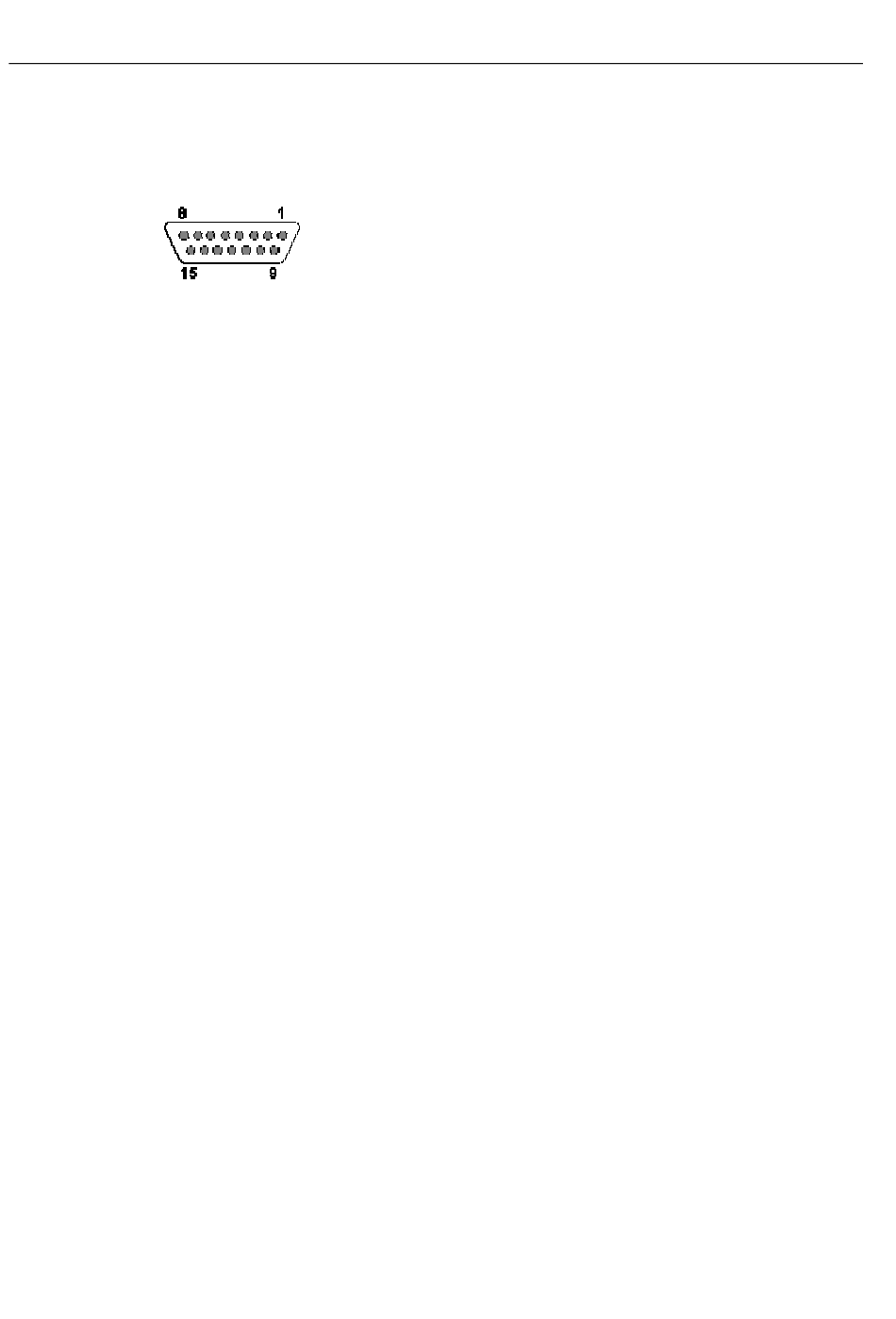

SUB-D-Buchse (female)
Bild 3-3
Pinnummer Belegung
Shield
Pin 15
Pin 14
Pin 13
Pin 12
Pin 11
Pin 10
Pin 9
Pin 8
Pin 7
Pin 6
Pin 5
Pin 4
Pin 3
Pin 2
Pin 1
3-6

Steckerbelegung 15-pol. SUB-D

Ground (M-GND)
N. C.
Ground (M-GND)
Voltage Plus (12V +)
DIN (Data In -)
Ground (M-GND)
DON (Data Out -)
CIN (Control In -)
Ground (M-GND)
N. C.
Voltage Neg (12V -)
DIP (Data In +)
Ground (M-GND)
DOP (Data Out +)
CIP (Control In +)
Ground (M-GND)
