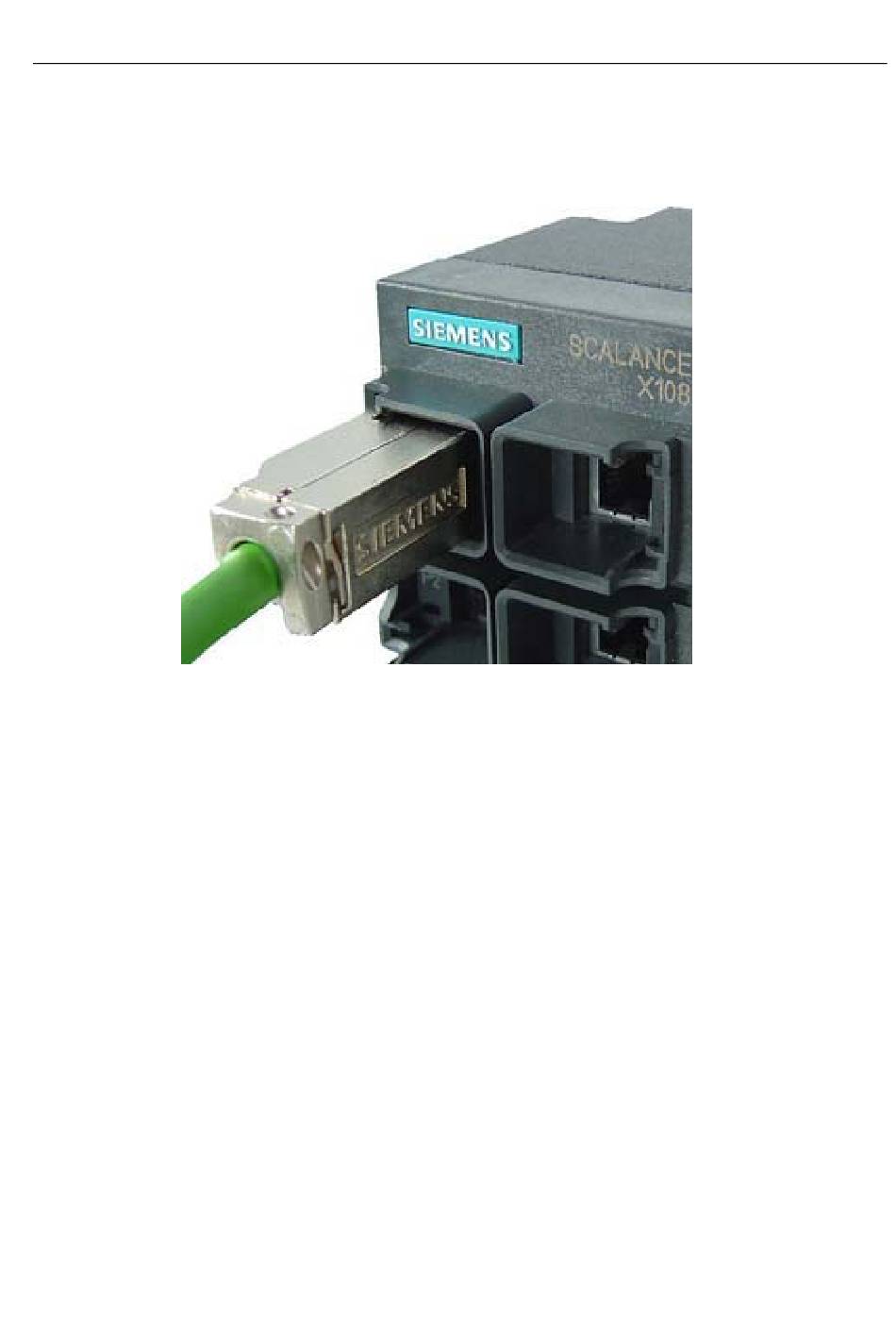

Stecken des IE FC RJ45 Plug 180
Stecken Sie den IE FC RJ45 Plug 180 bis zum Verrasten in die Twisted Pair Schnittstelle
des SCALANCE X005 bzw. der Geräte der Produktlinien SCALANCE X-100 bzw. X-200
Bild 4-5
Der Haltekragen an der TP-Schnittstelle des SCALANCE X101-1AUI gewährleistet durch
den Formschluss und die Verrastung mit dem PROFINET-konformen Steckverbinder IE FC
RJ45 Plug 180 einen robusten, industriegerechten Teilnehmeranschluss, der eine Zug- und
Biegeentlastung der Twisted Pair Buchse bietet.
Industrial Ethernet Medienkonverter SCALANCE X101-1AUI
Inbetriebnahmehandbuch, 06/2006, A2B00051526A, Erzeugnisstand 03
Stecken des IE FC RJ45 Plug 180
Montage und Wartung
4.3 Montage des IE FC Standard Cable
4-7
