3.7
SCALANCE X101-1AUI Spannungsversorgung und Meldekontakt
Spannungsversorgung
Der Anschluss der Spannungsversorgung erfolgt über einen 4-poligen steckbaren
Klemmenblock. Die Spannungsversorgung ist redundant anschließbar. Beide Eingänge sind
entkoppelt. Es besteht keine Lastverteilung. Bei redundanter Einspeisung versorgt das
Netzteil mit der höheren Ausgangsspannung den SCALANCE X101-1AUI alleine. Die
Spannungsversorgung ist hochohmig mit dem Gehäuse verbunden, um einen erdfreien
Aufbau zu ermöglichen.

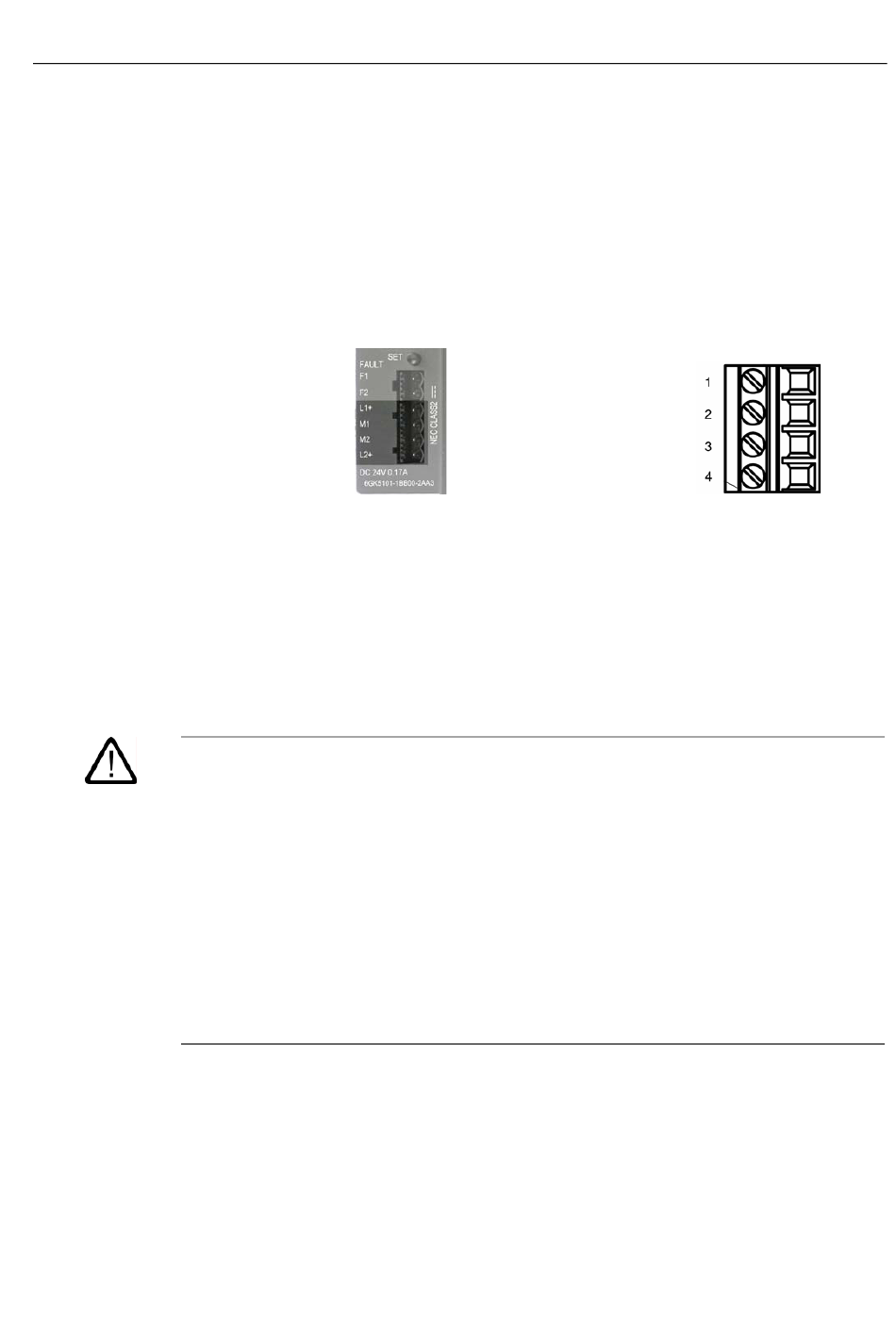

Bild 3-4 Spannungsversorgung SCALANCE X101-1AUI
Warnung
Das Gerät SCALANCE X101-1AUI ist für den Betrieb mit Sicherheitskleinspannung
ausgelegt. Entsprechend dürfen an die Versorgungsanschlüsse nur Sicherheits-
kleinspannungen (SELV) nach IEC950/EN60950/ VDE0805 angeschlossen werden.
Das Netzteil für die Versorgung des SCALANCE X101-1AUI muss NEC Class 2
entsprechen (Spannungsbereich 18-32 V, Strombedarf 470 mA).
Bei einem Aufbau mit redundanter Stromversorgung (zwei getrennte Stromversorgungen)
müssen beide diese Anforderungen erfüllen.
Der Meldekontakt darf mit maximal 100 mA belastet werden (Sicherheitsspannung (SELV),
DC 24 V).
Schließen Sie den SCALANCE X101-1AUI niemals an Wechselspannung an.
Betreiben Sie den SCALANCE X101-1AUI niemals mit Gleichspannungen größer 32 V DC.
Industrial Ethernet Medienkonverter SCALANCE X101-1AUI
Inbetriebnahmehandbuch, 06/2006, A2B00051526A, Erzeugnisstand 03
3.7 SCALANCE X101-1AUI Spannungsversorgung und Meldekontakt
Produkteigenschaften
Bild 3-5
Steckerbelegung
Pinnummer Belegung
Pin 1
L1+ (+18 - 32V DC)
Pin 2
M1 (Masse)
Pin 1
M2 (Masse)
Pin 2
L2+ (+18 - 32V DC)
3-7
