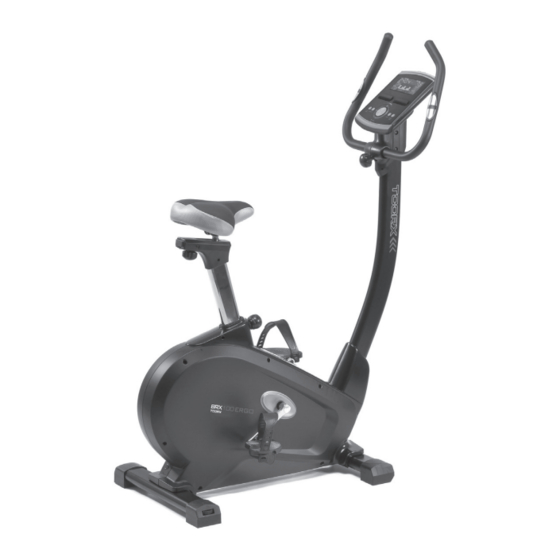

PART LIST Part # Description Quantity Upper computer cable Screw Computer plastic cover (Left) Computer plastic cover (Right) Screw Self-tapping screw Saddle Tube spacer Round-shaped Knob Seat post plastic cover (Left) Seat post plastic cover (Right) Screw Seat post Tube bundle Round head grooved pin Lower computer cable Sensor set...
Seite 4
Part # Description Quantity Crank (Right) Anti-loose hex head bolt Crank end cap Pedal (Left) Pedal (Right) Screw Joint lever Hex screw Spring washer Washer Rear end cap Rear Stabilizer Flat washer Allen bolt DC line Spring washer Washer Belt wheel Pedal Axle Allen head screw Upper protective cover...
Seite 5
Part # Description Quantity Idler Waved washer Spring Allen key wrench Combination wrench Computer SE1010 EMS flywheel Belt 400J6 Flat washer 1T×Φ6.5×Φ13mm Flat washer 1T×Φ8.5×Φ20mm Screw M6×12mm Screw M5×20mm Control board Main frame Idler wheel pole Computer cable Adaptor...
Seite 6
MONTAGEANLEITUNG SCHRITT 1 Den vorderen Standfuß (59) am Grundrahmen (19) mit der flachen Unterlegscheibe (48), der Federscheibe (51) und der M8-Inbusschraube (49) befestigen. Die Schraube fest anziehen. Den hinteren Standfuß (47) am Grundrahmen (19) mit der flachen Unterlegscheibe (48), der Federscheibe (51) und der M8-Inbusschraube (49) befestigen.
Seite 7
SCHRITT 2 Die obere Schutzabdeckung (57) vom Grundrahmen (19) abnehmen und sie auf die Griffsäule (63) setzen (siehe Abbildung rechts). Das obere Computerkabel (2) mit dem unteren Computerkabel (16) verbinden (siehe Abbildung links oben). Die Griffsäule (63) am Grundrahmen (19) mit den M8-Inbusschrauben (61), den Federscheiben (51), den flachen Unterlegscheiben (48) oder den Federscheiben (62) befestigen.
Seite 8
SCHRITT 3 Den Sattel (7) an der verstellbaren Sattelstütze (12) mit der Mutter montieren (siehe Abbildung links). Die Sattelstütze (12) in den Grundrahmen (19) einsetzen, die gewünschte Position einstellen und mithilfe des Kerbstiftes mit dem runden Griff (14) fixieren und diesen dann fest anziehen. Die Sattelstütze kann, falls gewünscht, zu einem späteren Zeitpunkt in der Höhe reguliert werden.
Seite 9
SCHRITT 4 Das rechte und das linke Pedal (33L) und (33R) an der linken und der rechten Tretkurbel (30L) und (30R) befestigen. Die Griffsäule (69) an der Griffsäulenhalterung (63) mit der Abstandshülse (8) und der runden Griffschraube (9) befestigen und fest anziehen. Die Kabel für die Handpulsmessung (67) durch die Öffnung über der Griffsäulenhalterung (63) nach außen ziehen und nach oben führen (siehe Abbildung rechts).
Seite 10
SCHRITT 5 Die Schrauben (3) aus der Rückseite des Computers (89) herausschrauben. Das obere Computerkabel (2) an den Computer (89) anschließen. Die Kabel für die Handpulsmessung (67) an den Computer (89) anschließen. Den Computer (89) an dem Befestigungsbügel mit 4 M5-Schrauben (3) befestigen.
Seite 11
BEDIENUNGSANLEITUNG DISPLAYFUNKTIONEN FUNKTION BESCHREIBUNG TIME (ZEIT) Count up (Zeit nimmt zu) - Wenn kein Ziel eingestellt wurde, wird die Zeit in Schritten von einer Minute von 00:00 bis max. 99:59 gezählt. Count down (Wert nimmt ab) - Wenn eine Zeit für das Training eingestellt wurde, wird die Zeit beginnend mit dem eingestellten Wert bis 00:00 heruntergezählt.
Seite 12
BEDIENUNG: EINSCHALTEN Den Netzstecker in die Steckdose stecken. Der Computer schaltet sich ein und alle Segmente des Displays leuchten für 2 Sekunden auf (Abbildung 1). Abbildung 1 WAHL DES TRAININGSPROGRAMMS Mit HOCH oder RUNTER (Encoder) ein Training auswählen: Manual (Manuell) (Abbildung 2) Beginner (Anfänger) (Abbildung 3) ...
Seite 13
Abbildung 10 Abbildung 11 Abbildung 12 Beginner (Anfänger)-Modus HOCH oder RUNTER (Encoder) drücken, um das Trainingsprogramm zu wählen. Den Modus Beginner (Anfänger) auswählen und die Taste MODE/ENTER drücken, um zu bestätigen. HOCH oder RUNTER (Encoder) drücken, um ein Beginner-Programm von 1 bis 4 auswählen (Abbildung 13) und MODE/ENTER drücken, um zu...
Seite 14
Abbildung 15 Cardio-Modus HOCH oder RUNTER (Encoder) drücken, um das Trainingsprogramm zu wählen. Den Modus H.R.C. auswählen und die Taste MODE/ENTER drücken, um zu bestätigen. Mit der HOCH- oder RUNTER-Taste (Encoder) den Wert für AGE (Alter) einstellen (Abbildung 16). Durch Drücken der Tasten HOCH oder RUNTER (Encoder) 55% (Abbildung 17), 75%, 90% oder TAG (TARGET H.R.
Seite 15
Auf dem Display werden die Angaben GENDER (GESCHLECHT) (Abbildung 21), AGE (ALTER), HEIGHT (KÖRPERGRÖSSE) und WEIGHT (GEWICHT) abgefragt, dann wird mit der Messung begonnen. Während der Messung muss der Benutzer den Handgriff mit beiden Händen umgreifen. Das LCD-Display zeigt 8 Sekunden lang „= ” „= =”...
Seite 16
1. Die Displayeinheit kann über Bluetooth mit der App auf einem Smartphone/Tablet verbunden werden. 2. Sobald das Display über Bluetooth mit einem internetfähigem Gerät verbunden ist, schaltet es sich aus. Hinweis: 1. Wenn 4 Minuten lang weder die Pedale bewegt noch die Herzfrequenz gemessen wird, schaltet die Konsole in den Energiesparmodus um.
Seite 17
GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
