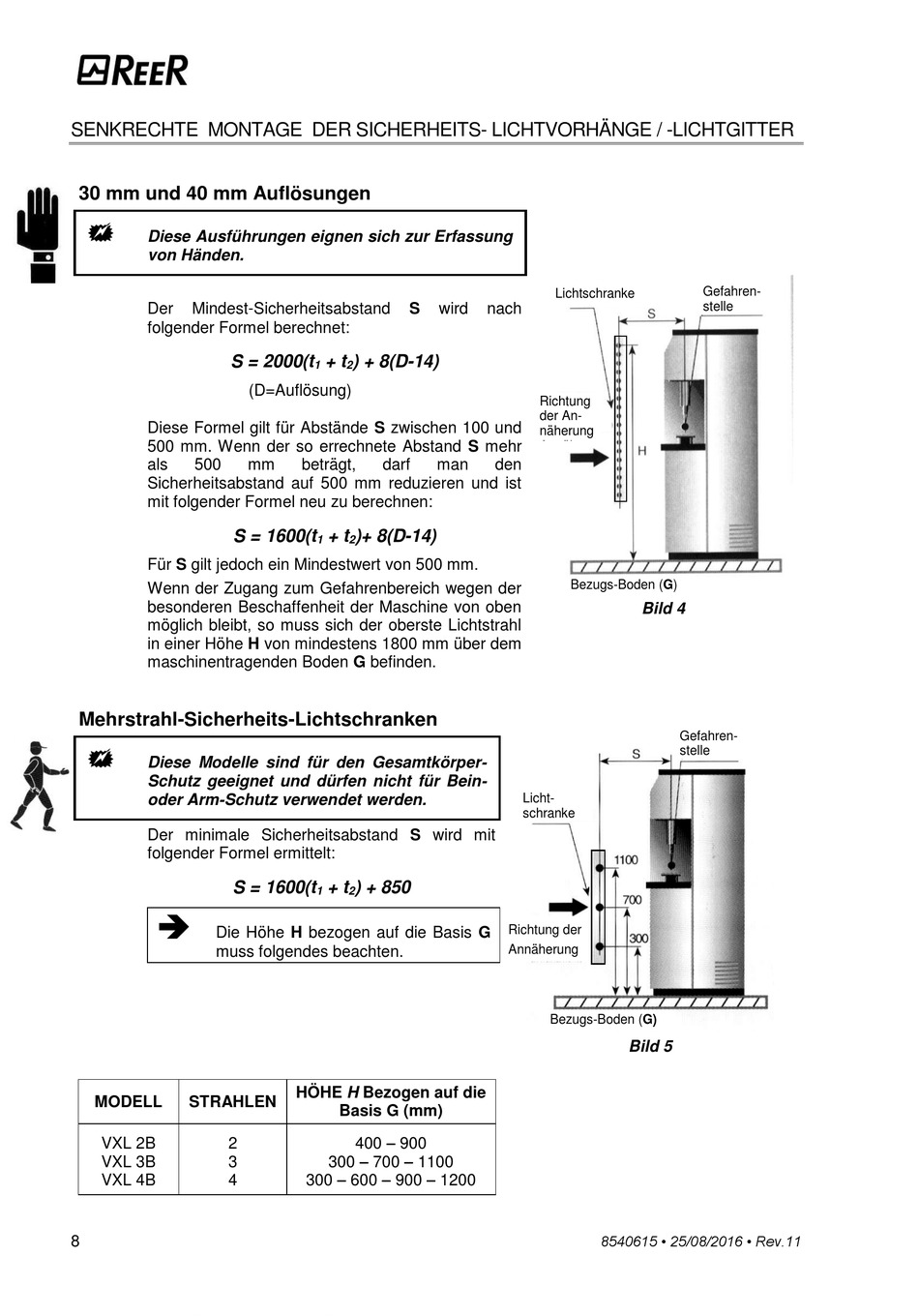

SENKRECHTE MONTAGE DER SICHERHEITS- LICHTVORHÄNGE / -LICHTGITTER
30 mm und 40 mm Auflösungen
Diese Ausführungen eignen sich zur Erfassung
von Händen.
Der
Mindest-Sicherheitsabstand
folgender Formel berechnet:
S = 2000(t
Diese Formel gilt für Abstände S zwischen 100 und
500 mm. Wenn der so errechnete Abstand S mehr
als
500
Sicherheitsabstand auf 500 mm reduzieren und ist
mit folgender Formel neu zu berechnen:
S = 1600(t
Für S gilt jedoch ein Mindestwert von 500 mm.
Wenn der Zugang zum Gefahrenbereich wegen der
besonderen Beschaffenheit der Maschine von oben
möglich bleibt, so muss sich der oberste Lichtstrahl
in einer Höhe H von mindestens 1800 mm über dem
maschinentragenden Boden G befinden.
Mehrstrahl-Sicherheits-Lichtschranken
Diese Modelle sind für den Gesamtkörper-
Schutz geeignet und dürfen nicht für Bein-
oder Arm-Schutz verwendet werden.
Der minimale Sicherheitsabstand S wird mit
folgender Formel ermittelt:
S = 1600(t
Die Höhe H bezogen auf die Basis G
muss folgendes beachten.
MODELL
STRAHLEN
VXL 2B
2
VXL 3B
3
VXL 4B
4
8
S
+ t
) + 8(D-14)
1
2
(D=Auflösung)
mm
beträgt,
darf
+ t
)+ 8(D-14)
1
2
+ t
) + 850
1
2
HÖHE H Bezogen auf die
Basis G (mm)
400 – 900
300 – 700 – 1100
300 – 600 – 900 – 1200
Lichtschranke
wird
nach
Richtung
der An-
näherung
Annäheu
ng
man
den
Bezugs-Boden (G)
Licht-
schranke
Richtung der
Annäherung
Bezugs-Boden (G)
8540615 • 25/08/2016 • Rev.11
Gefahren-
stelle
danger
Bild 4
Gefahren-
stelle
Bild 5
