reer VISION VXL series Installation, Bedienung Und Wartung Seite 13

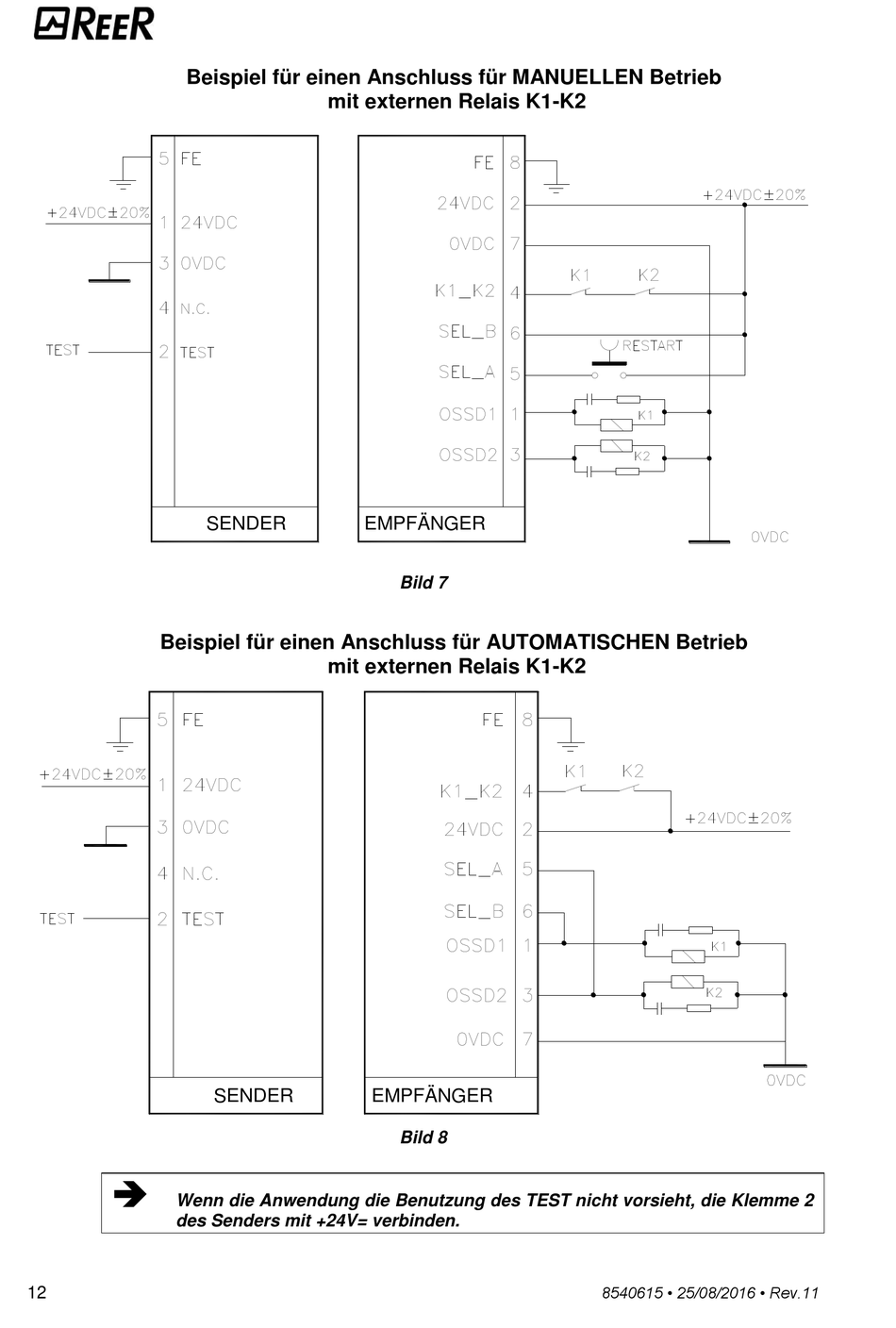

Beispiel für einen Anschluss für MANUELLEN Betrieb
Beispiel für einen Anschluss für AUTOMATISCHEN Betrieb

Wenn die Anwendung die Benutzung des TEST nicht vorsieht, die Klemme 2
des Senders mit +24V= verbinden.
12
mit externen Relais K1-K2
SENDER EMPFÄNGER
mit externen Relais K1-K2
SENDER EMPFÄNGER
Bild 7
Bild 8
8540615 • 25/08/2016 • Rev.11
