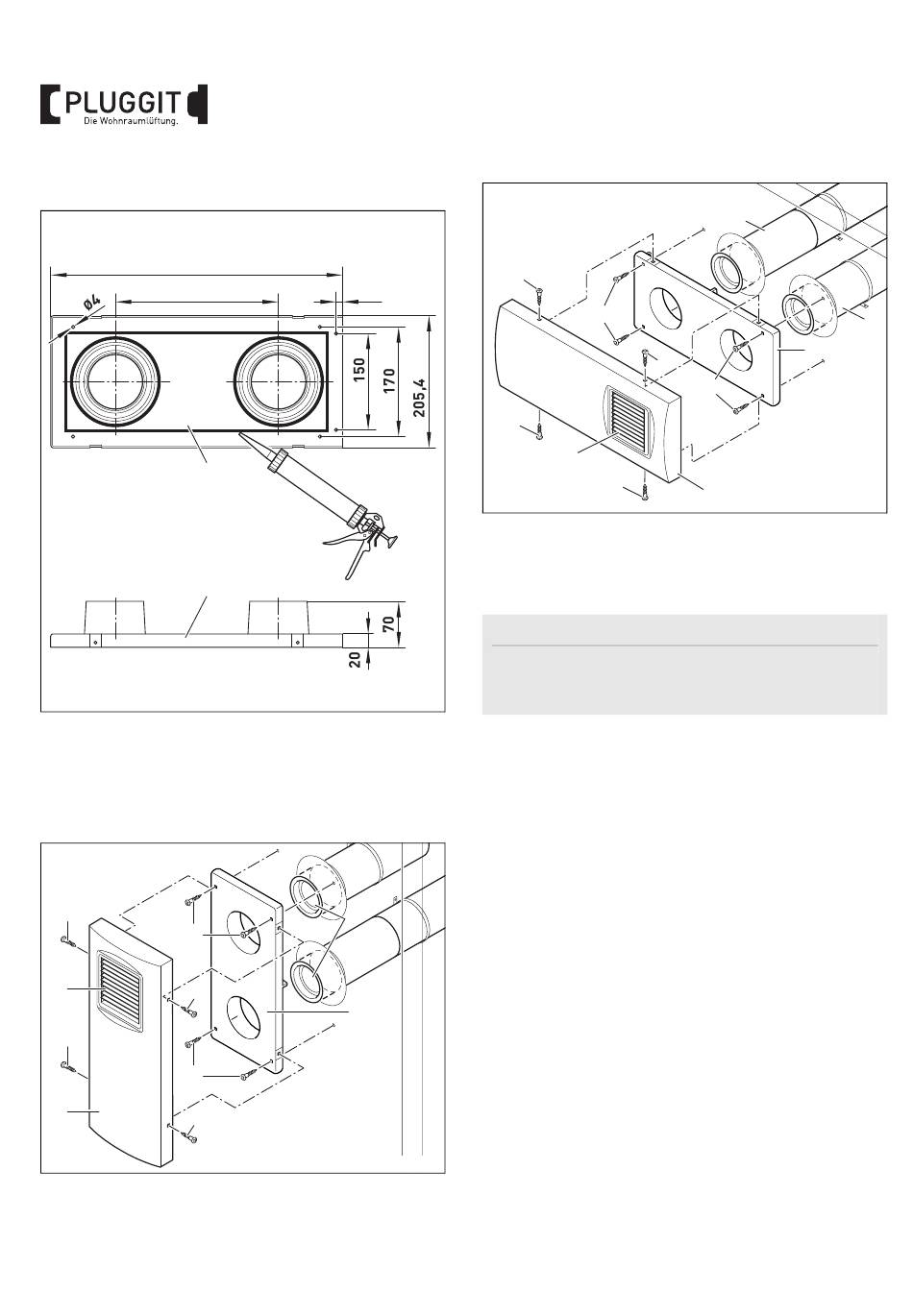

5.2.5. Außenwandgitter PP-W installieren
450
250
1. Bohrlöcher für Grundplatte (1) in der Außenwand er-
stellen.
2. Fugendichtung auf der Rückseite der Grundplatte (1) um
die Anschlussstutzen herum und innerhalb des Bohr-
bildes auftragen.
5
3
6
5
5
3
4
5
Senkrechte Einbaulage
14
BIA PluggPlan PP-GH
10
1
1
M+P-26A-1819
2
1
M+P-26A-1826
5
3
5
6
5
Waagerechte Einbaulage
3. Grundplatte (1) in die Dämmrohre PP-D (2) einsetzen
und mit Schrauben (3) festschrauben.
Hinweis:
Schrauben (3) sind nicht im Lieferumfang enthalten.
Schrauben (3) mit passenden Dübeln entsprechend dem
Mauerwerk wählen.
4. Blende (4) mit Schrauben (5) festschrauben.
5. Ggf. Gitter (6) bei einer senkrechten Installation heraus-
nehmen und um 90° gedreht wieder einsetzen.
Die Lamellen müssen nach unten gerichtet sein.
6. Luft- und schlagregendichte Abdichtung zwischen
Grundplatte (1) und Außenwand erstellen, siehe
separaten Montageleitfaden Wetterschutzgitter.
