Hinweis:
Schrauben (4) sind nicht im Lieferumfang enthalten.
Schrauben (4) mit passenden Dübeln entsprechend dem
Mauerwerk wählen.
4. Flügel (1) in die gewünschte Position drehen.
5. Außenblende (5) auf Montageplatte (2) aufstecken.

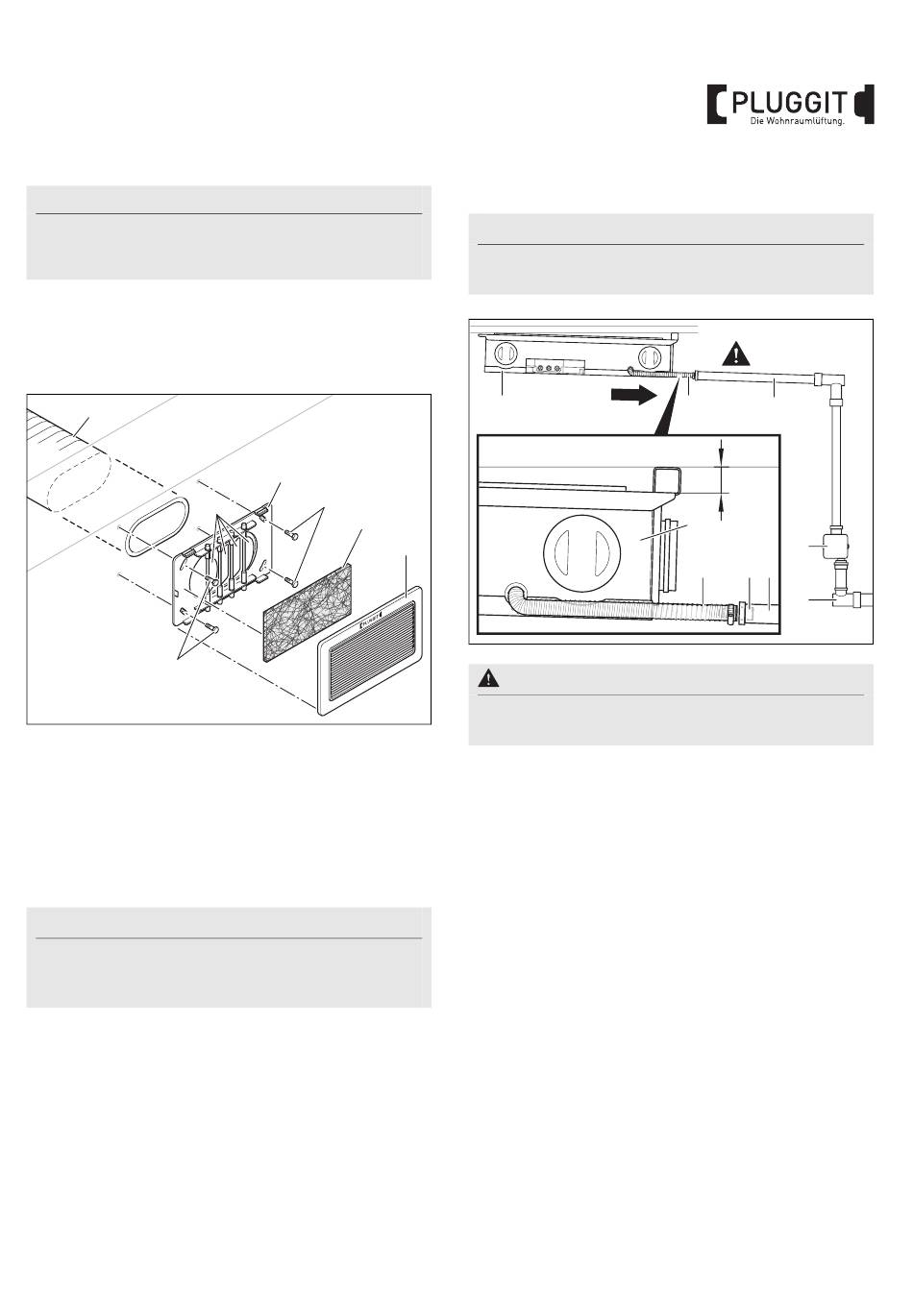

5.2.8. Funktions-Auslass PP-F für Abluft installieren
3
4
1. Flügel (1) in die Montageplatte (2) einsetzen, siehe
erstes Bild unter „5.2.7. Funktions-Auslass PP-F für Zu-
luft installieren".
2. Channel-Luftverteilung PP-C (3) bündig zur verputzten
oder gemalerten Zimmerwand ablängen.
3. Bohrlöcher erstellen und Montageplatte (2) mit han-
delsüblichen Schrauben (4) befestigen.
Hinweis:
Schrauben (4) sind nicht im Lieferumfang enthalten.
Schrauben (4) mit passenden Dübeln entsprechend dem
Mauerwerk wählen.
4. Flügel (1) in die gewünschte Luftrichtung ausrichten.
5. Außenblende (5) zusammen mit Bulprenfilter PP-BF (6)
auf Montageplatte (2) aufstecken.
2
4
1
6
M+P-26A-1563
5.2.9.

Kondensatleitung installieren

Hinweis:
Die folgende Beschreibung dient als Installationsvor-
schlag für die Installation der Kondensatleitung.
1
5
Warnhinweis:
Bei der Installation der Kondensatleitung ist unbe-
dingt ein Gefälle > 1 % einzuhalten.
1. Flexibles Anschlussrohr (2) am Wohnraumlüftungs-
gerät PP-GH (1) mit einer handelsüblichen Schlauch-
schelle, z.B. 12-20 mm, befestigen.
2. Handelsübliches HT-Rohr DN32 (5) auf den
DN32 Anschlussnippel (3) stecken.
3. Das flexible Anschlussrohr (2) in den auf DN25 ge-
kürzten Anschlussnippel (3) einsetzen und mit einer
handelsüblichen Schlauchschelle, z.B. 23-35 mm, be-
festigen.
4. HT-Rohr DN32 (5) mit Trockensiphon (4) verbinden und
in die Abwasserleitung (6) einsetzen.
> 1%
2
5
30 mm
1
4
2 3 5
6
M+P-26A-1786
17
