Installation
6

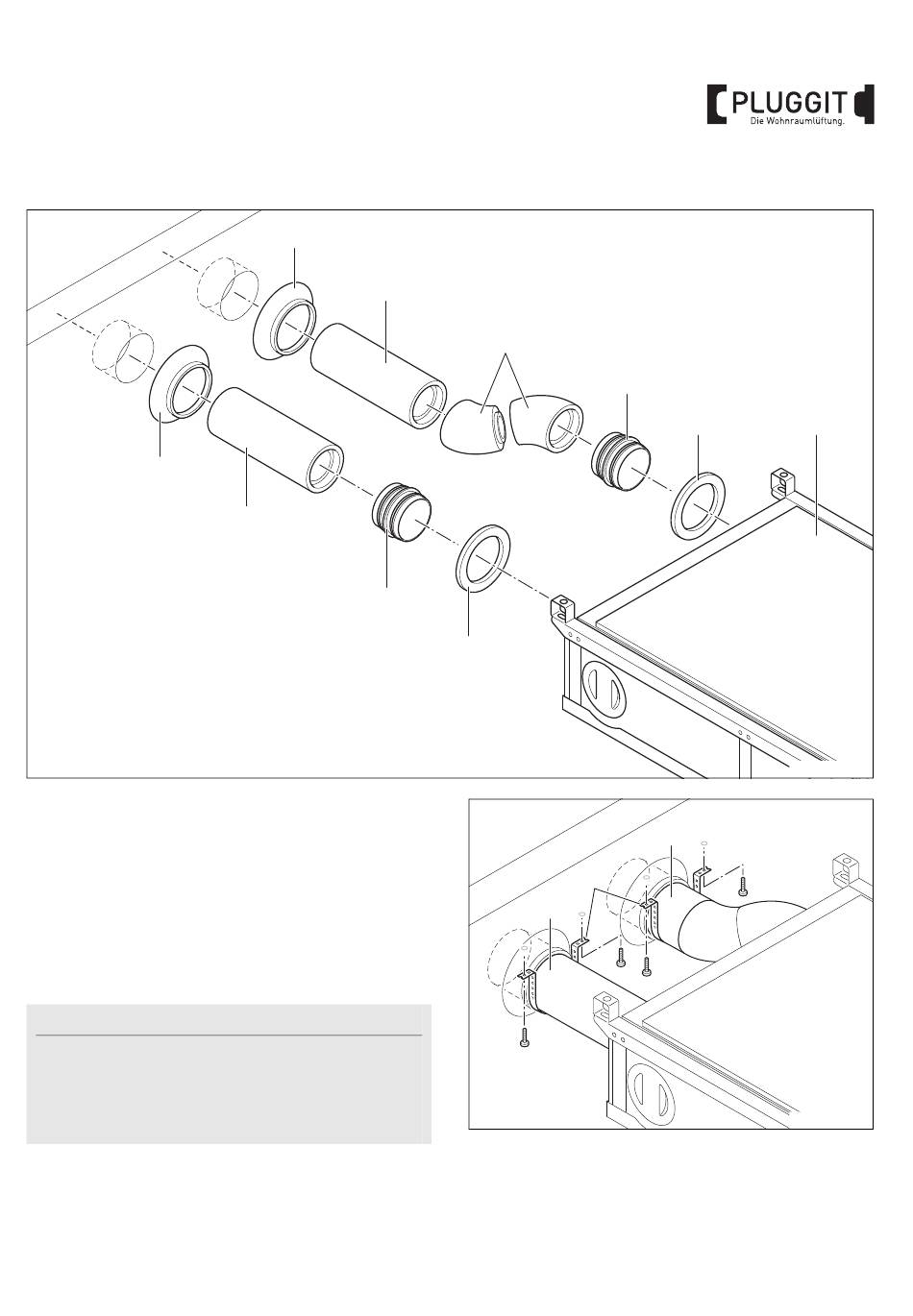

1. Die im Lieferpaket enthaltenden Nippel-Verbinder
PP-VN (1) mit Dichtungsringen EPDM (2) in Wohnraum-
lüftungsgerät PP-GH (3) einsetzen.
2. Eck-Dämmrohre 45° PP-E (4) und Dämmrohre PP-D (5)
zusammenstecken.
3. Falls baulich erforderlich, weitere Dämmrohre PP-D (5)
auf erforderliches Maß bis zur Außenwand ablängen und
zusammenstecken. Schnittstellen entgraten und an-
fasen.
Hinweis:
Zur Verbindung zugeschnittener Dämmrohre PP-D (5)
muss ein Nippel-Verbinder PP-VN aus dem Basis-Paket
PP-B eingesetzt werden. Alle Verbindungsstelle mit
Klebeband PP-KB aus dem Basis-Paket PP-B ver-
schließen.
4. Optional können diffussionsdichte Wandmanschetten
PP-M (6) an der Luftdichtigkeitsebene (z.B. Folie, OSB-
Platte) auf der Wandinnenseite (bei Massivwand unter
dem Innenputz) eingesetzt werden.
6
5
5
1
4
1
2
7
5
5. Dämmrohre PP-D (5) mit handelsüblichen beschich-
teten Loch- oder Gewebeband (7) befestigen.
2
3
M+P-26A-1830
5
M+P-26A-1831
13
