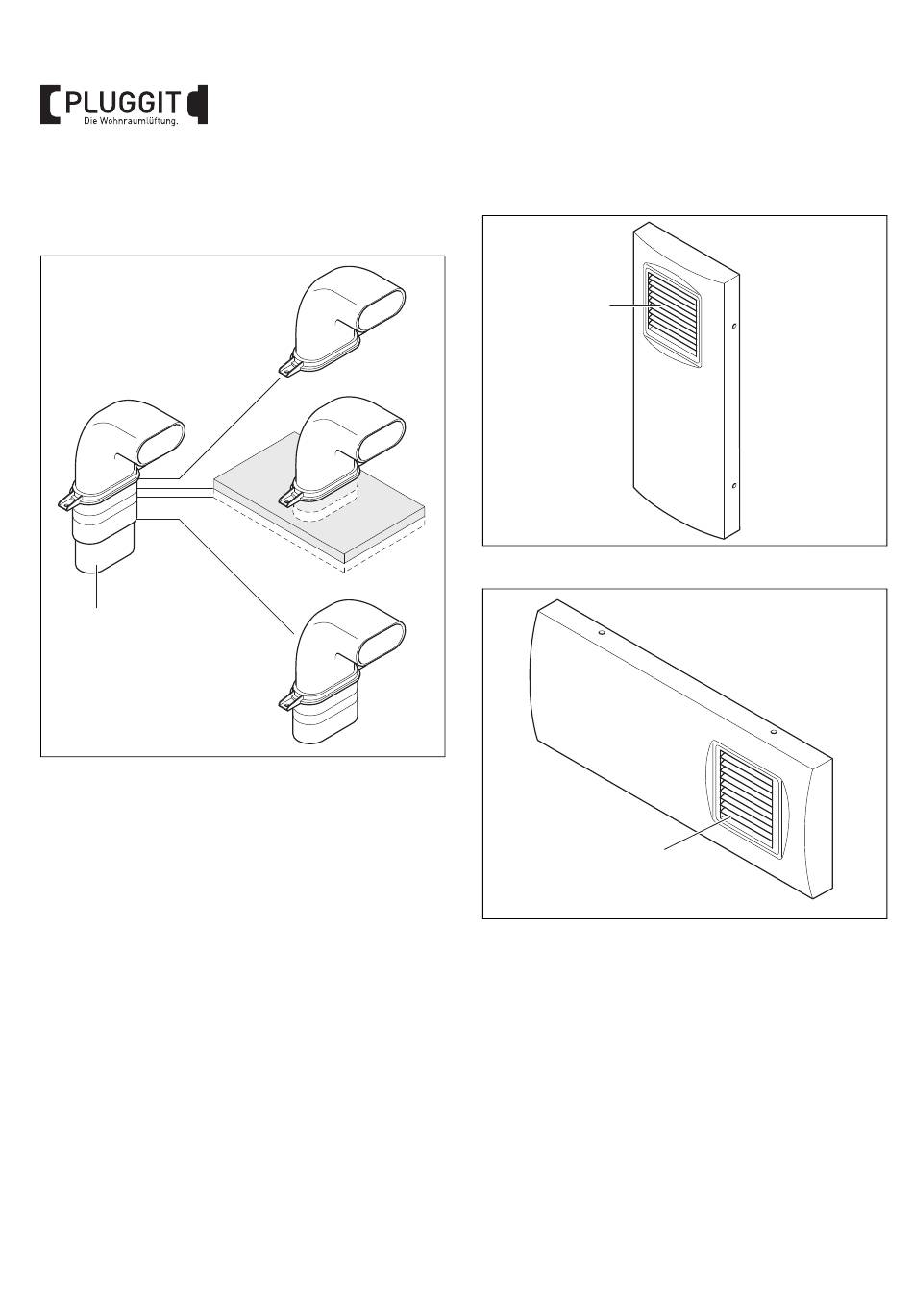

Einbauvarianten
Der Bogen kann für verschiedene Einbauvarianten zuge-
schnitten werden.
A
A Auslieferungszustand
Verwendung als 90° Richtungswechsel für Channel-
Luftverteilung PP-C (Nippel/Nippel).
B Schnittkante Betonverlegung mit Deckenschalung
C Schnittkante Gipsplatten 12,5 mm oder 25 mm
D Schnittkante Betonverlegung bei Filigrandecke mit
Aufbeton
8
BIA PluggPlan PP-GH
4.11. PLUGGPLAN AUßENWANDGITTER PP-W
B
C
Senkrechte Einbaulage
D
M+P-26A-1626
Waagerechte Einbaulage
Außenwandgitter PP-W zur senkrechten und waagerechten
Installation an der Außenwand. Hierfür muss der
Gittereinsatz (1) an die senkrechte bzw. waagerechten Ein-
baulage angepasst werden.
1
1
M+P-26A-1655
M+P-26A-1656
