5.2.6.

Zu- und Abluftleitungen installieren

1

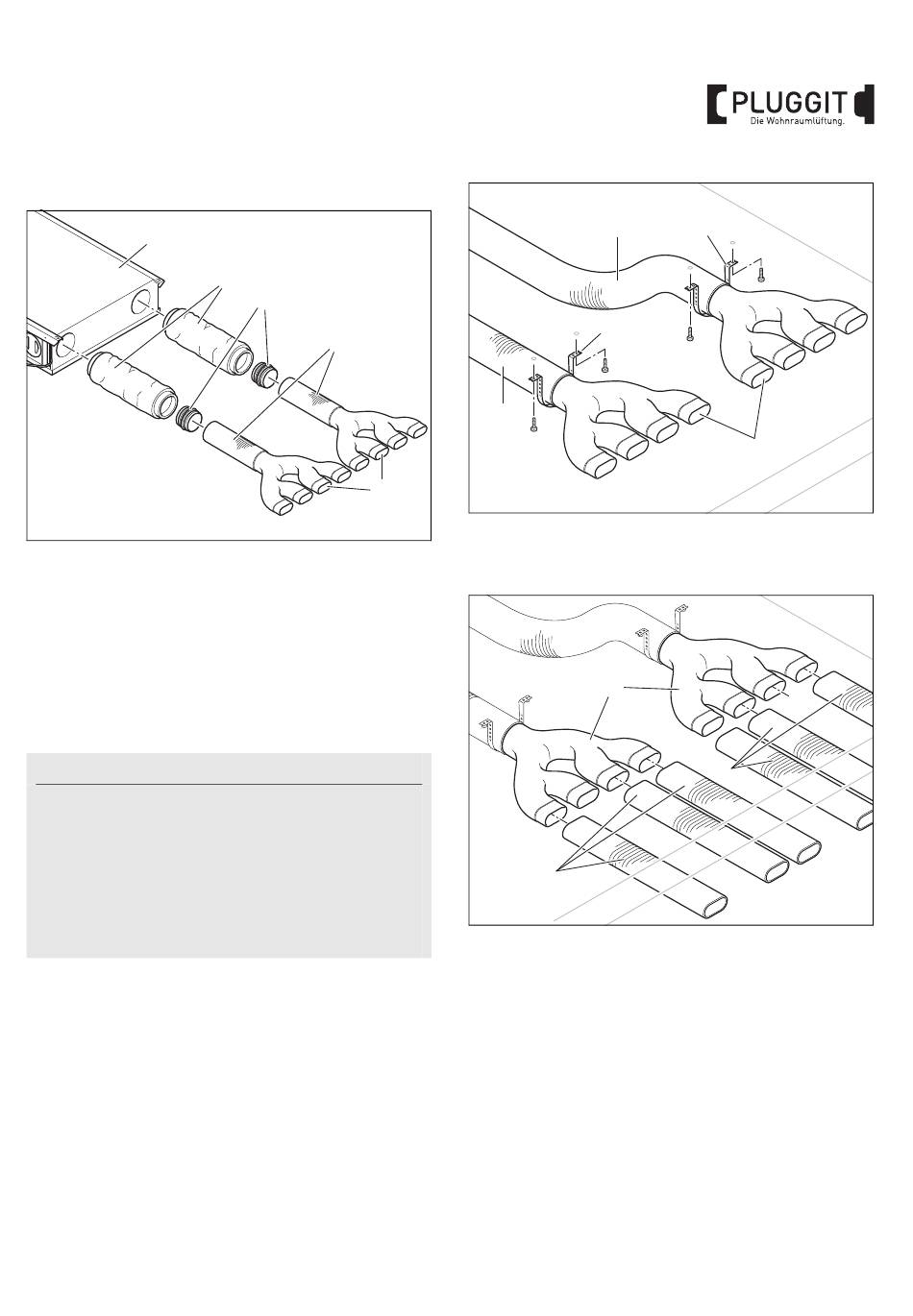

1. Flexible Schalldämpfer PP-SD2 (4) in Wohnraum-
lüftungsgerät PP-GH (1) einsetzen.
2. Nippel-Verbinder PP-VN (2) aus Basis-Paket PP-B in
flexible Schalldämpfer PP-SD2 (4) einsetzen.
3. Falls baulich erforderlich, Anschlussleitungen PP-A (3)
auf benötigtes Maß ablängen.
4. 4-fach-Verteiler PP-V4 (5) und ggf. Anschlussleitungen
PP-A (3) mit Schalldämpfern PP-SD2 (4) verbinden.
Hinweis:
Je nach baulichen Gegebenheiten können die
4-fach-Verteiler PP-V4 (5) direkt in die Schalldämpfer
PP-SD2 (4) eingesetzt werden.
In einem solchen Fall entfallen die Nippel-Verbinder
PP-VN (2) und die Anschlussleitungen PP-A (3).
Bei zusätzlicher Verwendung von Anschlussleitungen
PP-A (3), dürfen diese jeweils nicht länger als 2 m abge-
längt werden.
4
2
3
5
M+P-26A-1744
3
6
3
5. Anschlussleitungen PP-A (3) an den Verbindungsstellen
zu den 4-fach-Verteilern PP-V4 (5) mit handelsüblichen
beschichteten Loch- oder Gewebeband (6) befestigen.
5
7
6. Channel-Luftverteilung PP-C (7) auf erforderliches Maß
(+100 mm) bis zu den einzelnen Zu- und Ablufträumen
ablängen und mit 4-fach-Verteilern PP-V4 (5) zusam-
menstecken.
6
5
M+P-26A-1778
7
M+P-26A-1779
15
