SCHALTPLAN HAUPTPLATINE

12
13
14
1 2
26
BIA PluggPlan PP-GH
11
10
9
8
7
COM
15
12V
D1
D0
3 4 5 6
M+P-26A-1827

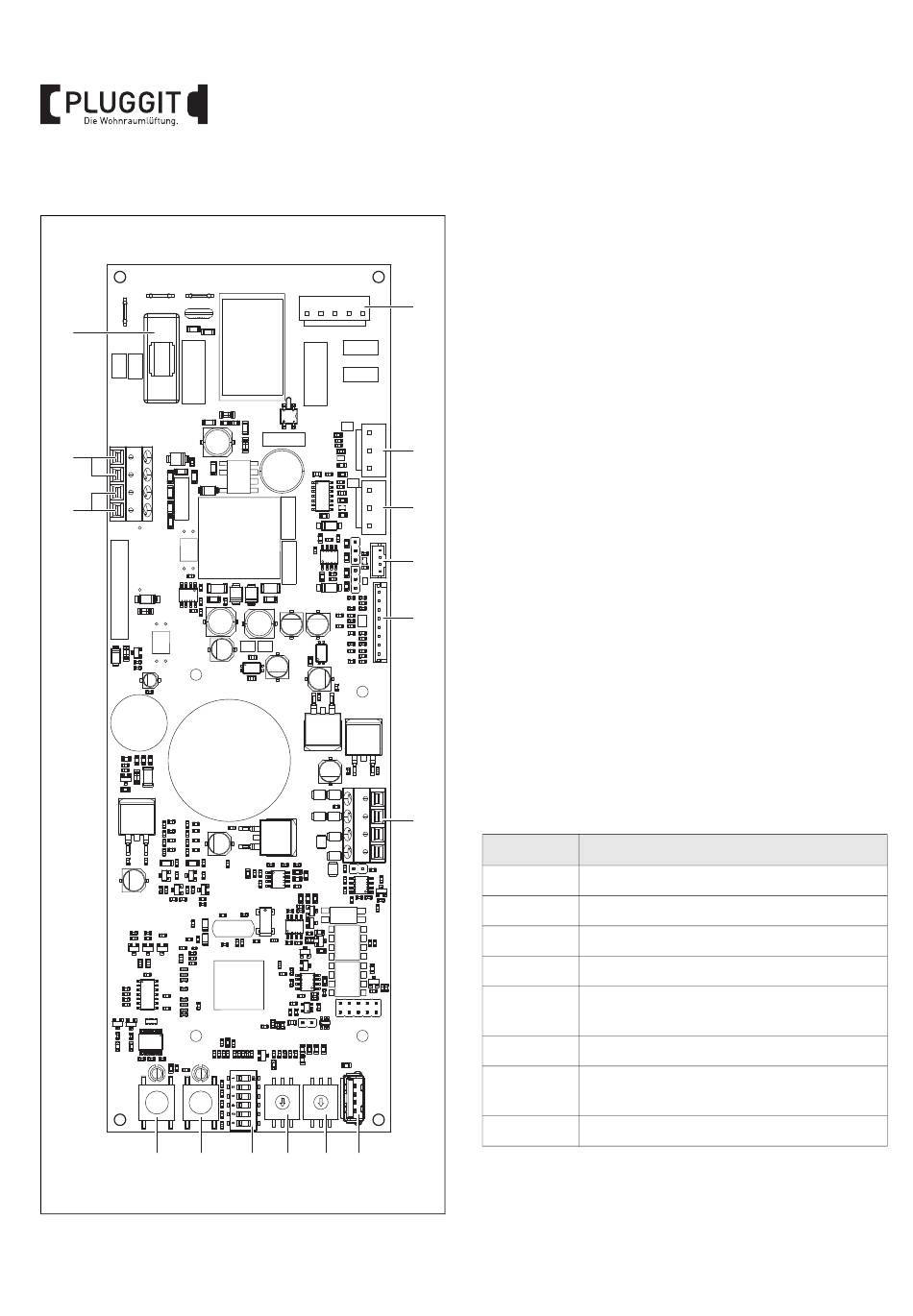

Elektrische Anschlüsse Hauptplatine
1 Taster für Filterreset
2 Taster für Signalton Filteralarm
LED leuchtet rot, wenn die Filter gewechselt werden
müssen.
3 Kippcodierschalter
4 Drehcodierschalter zur Einstellung der Disbalance
5 Drehcodierschalter für Abluft-Feuchtesensor
6 USB-Anschluss
7 Temperaturfühler
8 Abluft-Feuchtesensor
9 Zuluftventilator
10 Abluftventilator
11 Motorversorgung 230 V
12 Sicherung (F3.15AL250V)
13 Kontakt Feueralarm
Wohnraumlüftungsgerät PP-GH stoppt und muss
manuell zurückgesetzt werden.
14 Kontakt BMS (Fehlerausgabe)
15 Anschluss für Bedieneinheit PP-S oder PP-SAP
7.5.

ERSATZTEILE

Für das Wohnraumlüftungsgerät PP-GH stehen eine Reihe
von Ersatzteilen zur Verfügung.
Bitte wenden Sie sich dafür an Ihren Fachbetrieb.
Artikel-Nr. Beschreibung
PPV160A Abluftventilator
PPV160Z Zuluftventilator
PPPL1 Steuerplatine
PP-G4G4 Filterset Wohnraumlüftungsgerät PP-GH
PP-G4F7 Filterset Passivhaus Wohnraumlüftungs-
gerät PP-GH
PP-BF Bulprenfilter
PPFA Filterabdeckung Wohnraumlüftungsgerät
PP-GH
PP-AS Anschlussset Kondensat
