3
2. Halter (3) drehen.
3. Wärmetauscher (4) inkl. Kondensatwanne herausziehen
und wechseln.
4. Der Einbau erfolgt in umgekehrter Reihenfolge.

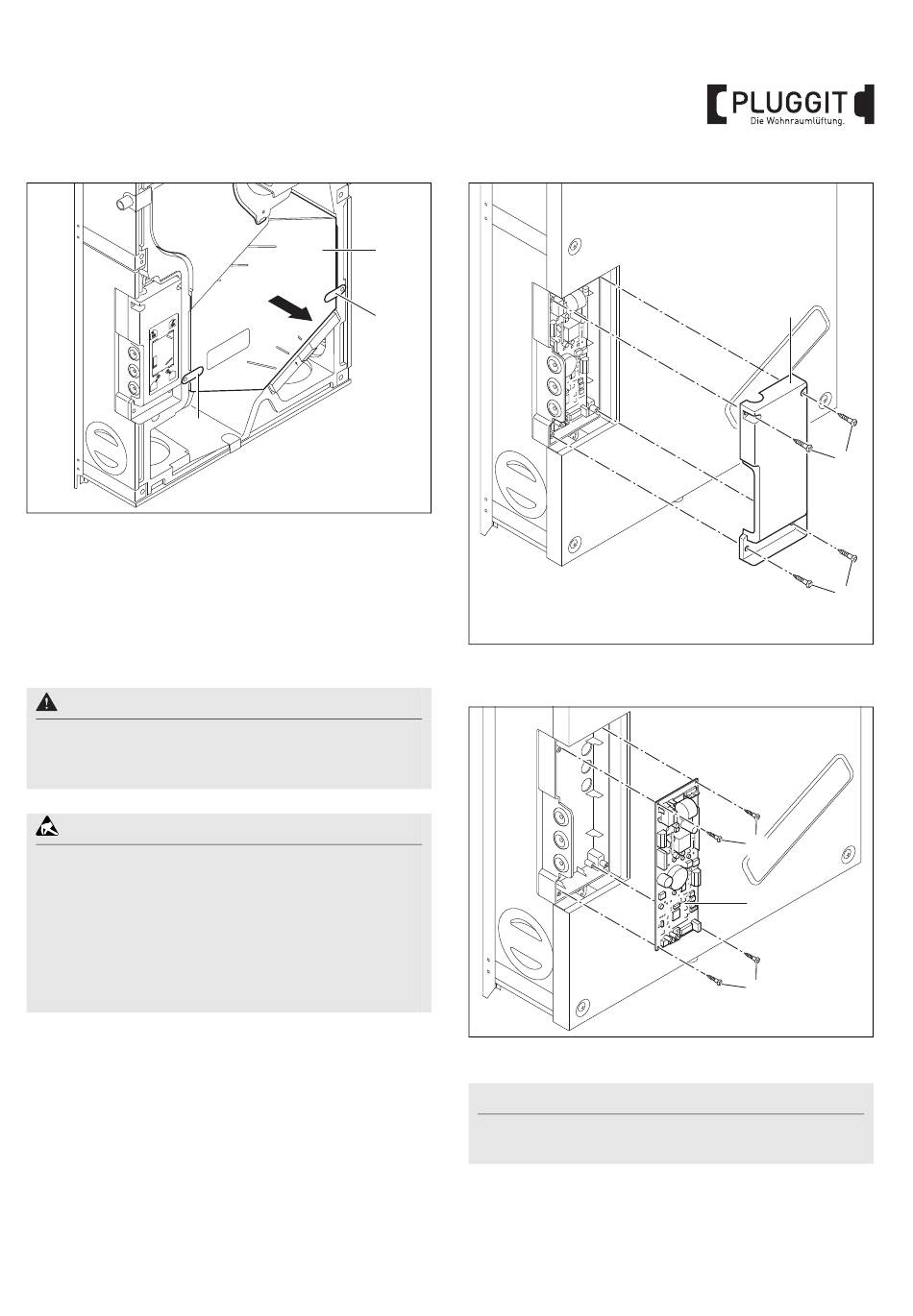

10.3. HAUPTPLATINE WECHSELN

Verletzungsgefahr:
Vor dem Wechseln der Hauptplatine Wohnraum-
lüftungsgerät allpolig vom Stromnetz trennen,
sonst kann es zu Verletzungen kommen.
Sachschäden:
Beim Wechsel der Hauptplatine muss diese vor
elektrostatischer Entladung geschützt werden,
sonst kann es zu Beschädigungen kommen. Aufla-
dung des Körpers vermeiden, z.B. durch Ableiten
und Erden des Körpers. Schnelle Entladungen ver-
meiden, z.B. vorhandene elektrische Ladung
langsam über einen großen elektrischen Wider-
stand abfließen lassen.
4
3
M+P-26A-1791
1. Schrauben Torx 10 (1) herausdrehen und Abdeckung (2)
abnehmen.
2. Alle Stecker der Hauptplatine (3) abziehen.
Hinweis:
Platzierung der Stecker merken, da sie beim Einbau an
den gleichen Platz eingesteckt werden müssen.
3. Schrauben Torx 10 (4) herausdrehen und
Hauptplatine (3) wechseln.
4. Der Einbau erfolgt in umgekehrter Reihenfolge.
2
1
1
M+P-26A-1548
4
3
4
M+P-26A-1573
33
