4. Montage des Lüftungsgerätes (Fachinstallateur)
4.2 Lüftungsgerät aufstellen
4.3 Rohrleitungen anbringen
4.4 Kondensatabfluss anbringen
Sperrwasser-
höhe
min. 50 mm
1. Stellen Sie das Lüftungsgerät am Montageort ab und richten sie das Gerät
waagrecht aus.
2. Berücksichtigen Sie für Einbau und Betrieb einen ausreichenden Freiraum
vor dem Gerät: Die Fronttür muss sich heruntergeklappen, die Filter und
der Wärmetauscher ausbauen lassen.
3. Das Lüftungsgerät steht auf 4 Füßen.
1. Schließen Sie die Rohrleitungen und Rohrschalldämpfer am Lüftungs-
gerät an. Für die Luftkanäle emfehlen wir Wickelfalzrohre DN 125.
2. Befestigen Sie die Rohrschalldämpfer mit Befestigungsmanschetten
und isolieren Sie diese im Bereich der Befestigungsmanschette mit
bauseitig bereitzustellendem Isolationsmaterial – dies vermeidet Kon-
densatbildung.
3. Bringen Sie an den Außenanschlüssen Schutzgitter bzw. Fliegengitter
und an den Innenanschlüssen Tellerventile an.
i
Hinweise
■
Wichtig ist, dass keine Gegenstände in die Anschlussstutzen des Lüf-
tungsgerätes fallen, da die Ventilatoren sonst beschädigt werden können!
■
Zu- und Abluftkanäle in unbeheizten Bereichen müssen mit min. 50 mm
Isolierstärke (z. B. Mineralwolle) wärmegedämmt werden.
■
Außenluft- und Fortluftleitungen müssen mit min. 50 mm Wärmedäm-
mung und außen liegender Dampfsperre gegen Kondensbildung ge-
schützt werden.

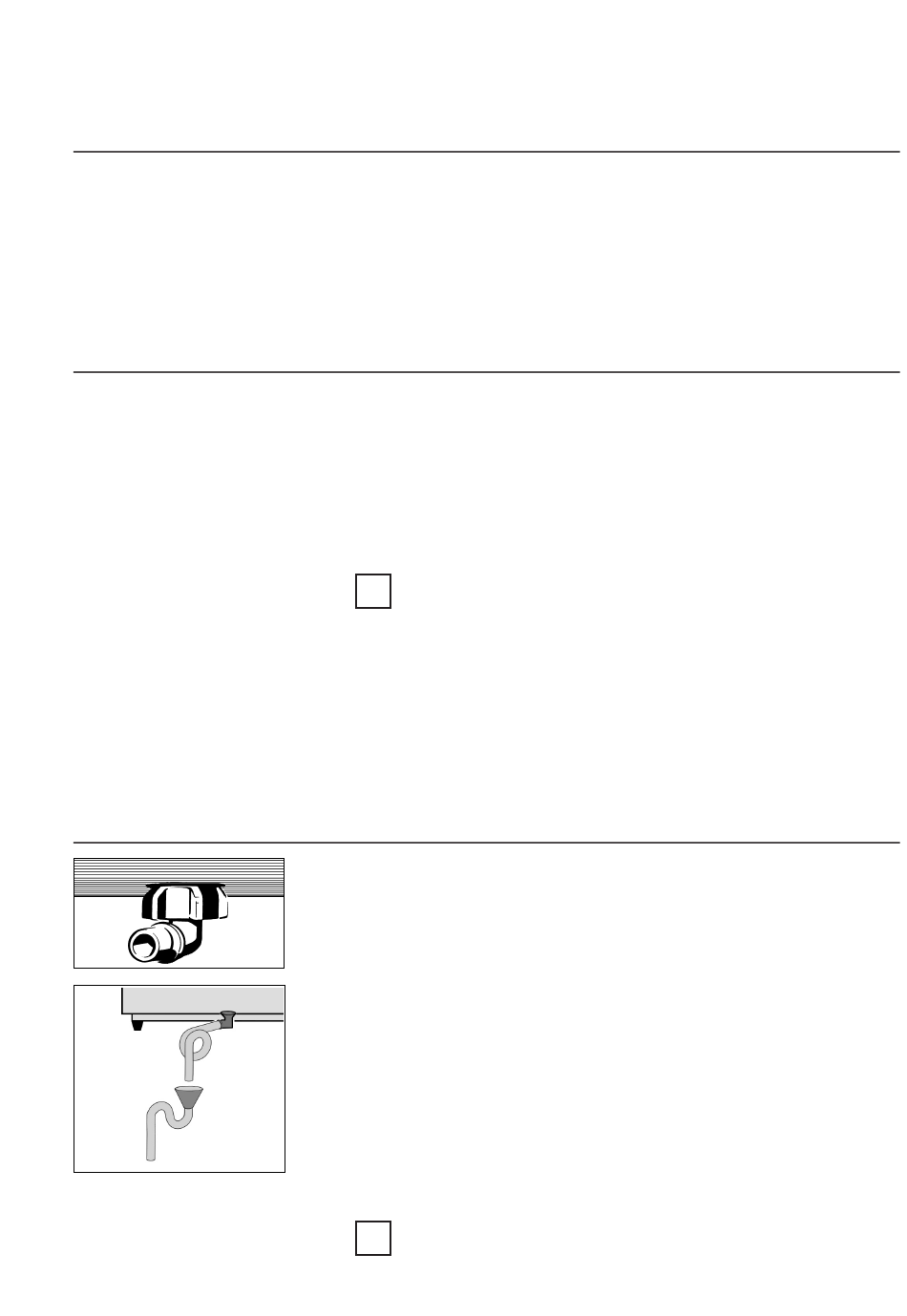

1. Öffnen Sie das Lüftungsgerät. Zuerst die 2 Schnellspannverschlüsse
lösen und die Fronttür vorsichtig nach unten, bis auf den Boden
schwenken.
2. Stellen Sie einen ausreichend langen Schlauch (1/2") bereit. Biegen Sie
am Schlauchende einen Siphon mit ca. 50 mm Wassersäule zurecht und
fixieren Sie diesen mit geeignetem Befestigungsmaterial. Der Schlauch
darf dabei nicht geknickt sein. Wahlweise kann der Schlauch auch in
einen vorhandenen Siphon geführt werden.
3. Stecken Sie den Abflussschlauch auf das Winkelstück am Bodenblech
des Lüftungsgerätes. Befestigen Sie den Schlauch mit einer Schelle.
4. Schließen Sie den Schlauch gemäß Abb. an die Abwasserleitung an.
5. Gießen Sie nun Wasser in den Kondensatabfluss des Lüftungsgerätes und
prüfen Sie den Anschluss auf Dichtheit. Zur Vermeidung von Leckagen
muss der Siphon mit Wasser gefüllt sein.
6. Schließen Sie die Fronttür und befestigen Sie diese mit den beiden
Schnellspannverschlüssen.
Füllen Sie Wasser im Siphon nach, wenn die Anlage für längere
i
Zeit still steht.
4.2 Lüftungsgerät aufstellen
13
