Installation und Montage
5.2

Reflektormontage

Die Sensoren der Reihe ILR1021/1101/1151 messen den Abstand zu einem Reflektor. Die direkte Messung zu einem Messobjekt ist
nicht möglich. Abhängig vom gewünschten Messbereich werden verschiedene Reflektor-Typen verwendet.
ILR-R700
ILR-R540

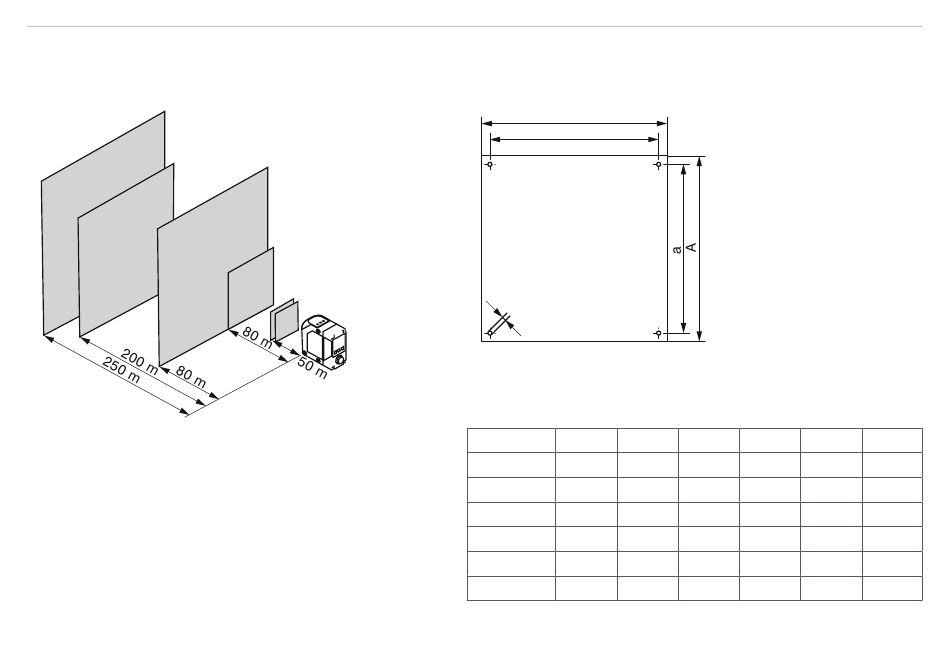

Abb. 9 Abstände der unterschiedlichen Reflektoren
zum Sensor
i
Messung gegen Reflektor nur mit Sensoren der
Reihe ILR1021/1101/1151.
optoNCDT ILR 102x/110x/115x
ILR-R660
ILR-R460
ILR-R250
ILR-RF250
B
b
t
d
Abb. 8 Maßzeichnung Reflektor, Abmessungen in mm,
nicht maßstabsgetreu
A B
ILR-RF250 250 250
ILR-R250 248 248
ILR-R460 460 460
ILR-R660 660 660
ILR-R540 540 540
ILR-R700 700 700
a b d
- - -
218 218 6,5
430 430 6,5
630 630 6,5
510 510 6,5
670 670 6,5
Seite 15
t
0,5
4,5
4,5
4,5
6,8
6,8
