SafeKey-Auswertemodul L240/BS

Schärfungs-Modul L840/B
Das SafeKey-Auswertemodul L240/BS dient dem Anschluss von Sa-
feKey-Schalteinrichtungen, wie dem Türbeschlag, Türzylinder, Wand-
leser oder Wandleser mit Codetastatur, an den XIB-Sicherheitsbus der
Einbruchmelder zentrale L240. Das SafeKey-System ist Scharfschaltein-
richtung und Zutritts kontrolle in einem und äußerst vielseitig in der Anwen-
dung.
Weitere Informationen sind dem Produkt-Handbuch „SafeKey-Auswerte-
modul L240/BS" zu entnehmen.
Hinweis: Es dürfen nur Auswertemodule L240/BS oder Schärfungs-Module
L840/B an die Einbruchmelderzentrale angeschlossen werden.
Das Schärfungs-Modul L840/B dient dem Anschluss von konventionellen
Scharfschalteinrichtungen, wie die Berührungslose Scharfschalteinrichtung
oder das Kontaktschloss (außer SafeKey) und erweitert die Zentrale um
fünf weitere Eingänge und vier Ausgänge. Die Zentrale kann bis zu vier
Schärfungs-Module verwalten, wobei je Bereich max. ein Schärfungs-
Modul angeschlossen werden kann. Das Modul wird als Platine geliefert
und wird in ein Gehäuse SAD/Gup oder SAD/Gap montiert.
Neben den eigentlichen Scharfschalteingang steht ein Eingang zum
Anschluss eines geistigen Verschlusses (Codierung) zur Verfügung.
Dieser Eingang wird nicht mehr unterstützt. Für eine Scharfschaltung
nach VdS-Klasse C ist das SafeKey-System zu verwenden. Weiterhin ist
ein Eingang für eine Verschluss-, Sabotage- und Einbruch-Meldergruppe
vorhanden.
An Ausgängen stehen zur Verfügung: Internalarm, Scharfschaltbereitschaft
und Scharfschaltquittierung (per DIP-Schalter einstellbar als Impulssignal
oder statisches Scharfsignal), sowie ein Treiberausgang zum Anschluss
einer Blockschloss-Spule.
Erfolgt die Scharfschaltung über ein Schärfungs-Modul L840/B, darf keine
Meldergruppe der Einbruchmelderzentrale (MG10) zur Scharfschaltung
verwendet werden bzw. eine verzögerte Scharfschaltung über das Be-
dienteil L840/PT gestartet werden! Die Meldergruppe der Einbruchmelder-
zentrale (MG10) kann aber durch Umprogrammierung in einen anderen
Meldergruppentyp auf andere Weise genutzt werden.
Es können nur ausschließlich Schärfungs-Module L840/B oder Auswerte-
module L240/BS angeschlossen werden (keine Kombinationen).
Je Bereich kann max. ein Schärfungs-Modul betrieben werden.
Deckelkontakt
Steckbrücke für
Deckelkontakt
+
Zum externen Bus
CN13 auf der L240
Hauptleiterplatte
470 Ω
+ +
+ - + - + - + - + -

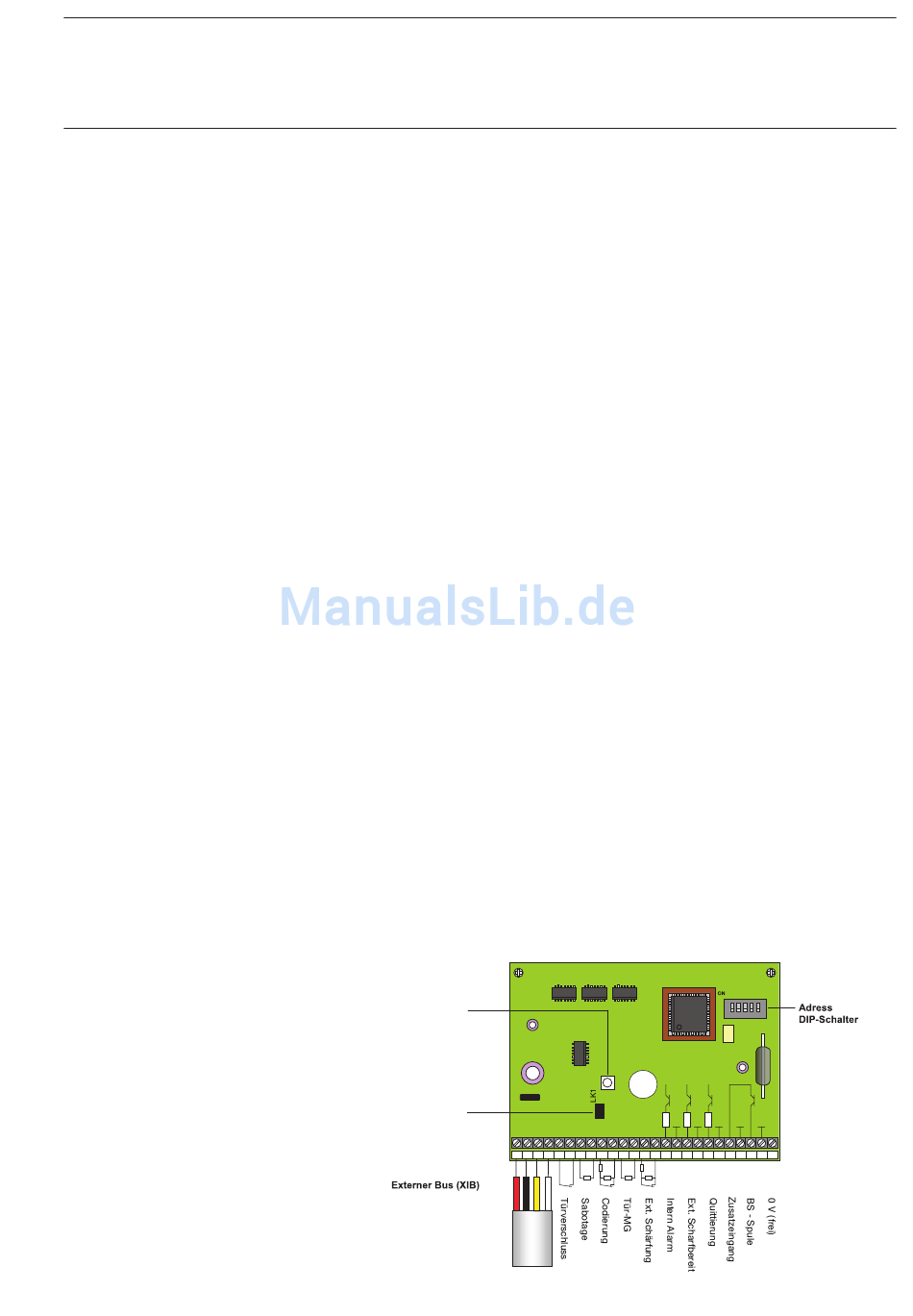

- A B 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
+ - + - + - + - + -
1 2 3 4 5
ABB
L840/B
+
