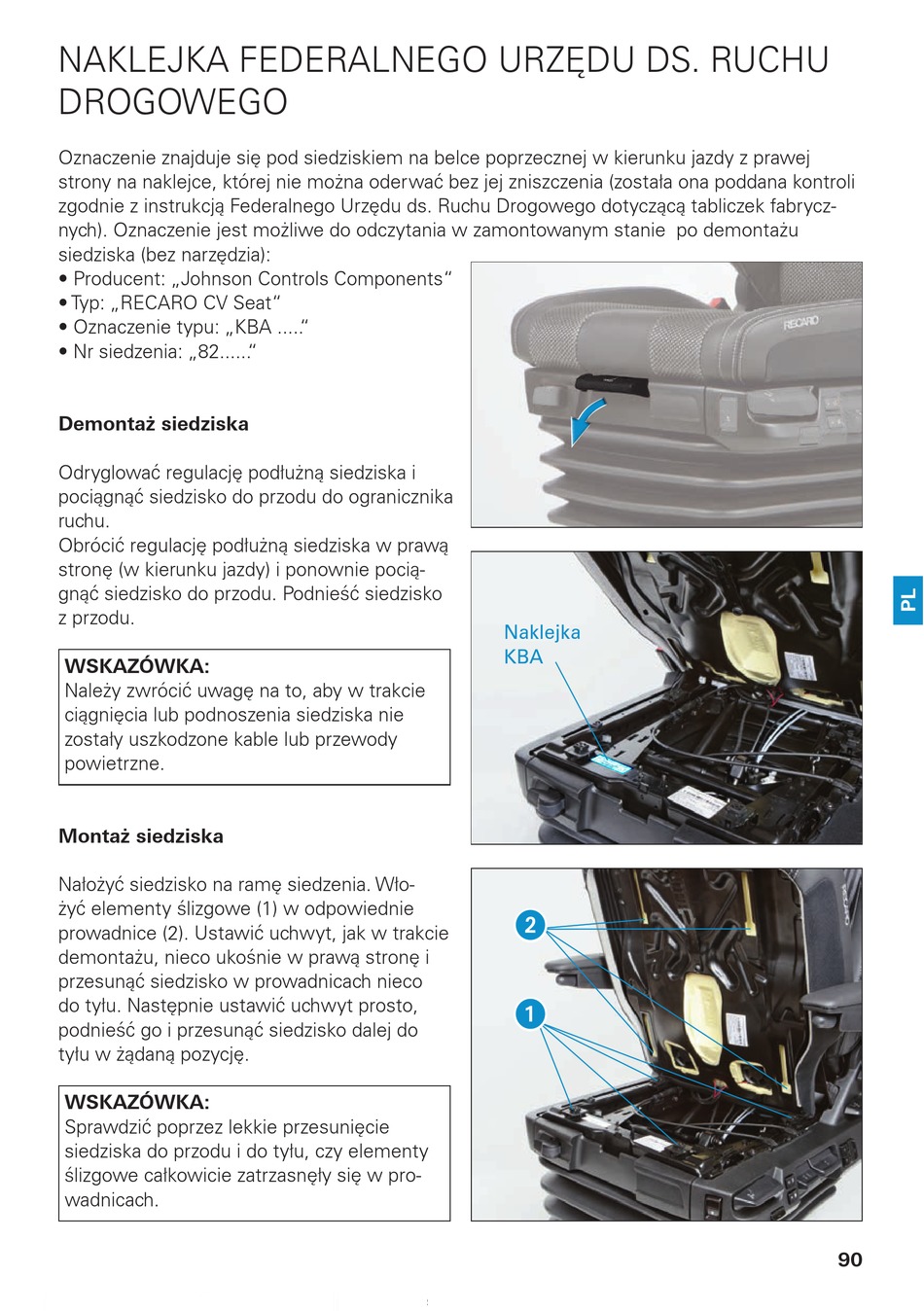

NAKLEJKA FEDERALNEGO URZĘDU DS. RUCHU
DROGOWEGO
Oznaczenie znajduje się pod siedziskiem na belce poprzecznej w kierunku jazdy z prawej
strony na naklejce, której nie można oderwać bez jej zniszczenia (została ona poddana kontroli
zgodnie z instrukcją Federalnego Urzędu ds. Ruchu Drogowego dotyczącą tabliczek fabrycz-
nych). Oznaczenie jest możliwe do odczytania w zamontowanym stanie po demontażu
siedziska (bez narzędzia):
• Producent: „Johnson Controls Components"
• Typ: „RECARO CV Seat"
• Oznaczenie typu: „KBA ..... "
• Nr siedzenia: „82...... "
Demontaż siedziska
Odryglować regulację podłużną siedziska i
pociągnąć siedzisko do przodu do ogranicznika
ruchu.
Obrócić regulację podłużną siedziska w prawą
stronę (w kierunku jazdy) i ponownie pocią-
gnąć siedzisko do przodu. Podnieść siedzisko
z przodu.
WSKAZÓWKA:
Należy zwrócić uwagę na to, aby w trakcie
ciągnięcia lub podnoszenia siedziska nie
zostały uszkodzone kable lub przewody
powietrzne.
Montaż siedziska
Nałożyć siedzisko na ramę siedzenia. Wło-
żyć elementy ślizgowe (1) w odpowiednie
prowadnice (2). Ustawić uchwyt, jak w trakcie
demontażu, nieco ukośnie w prawą stronę i
przesunąć siedzisko w prowadnicach nieco
do tyłu. Następnie ustawić uchwyt prosto,
podnieść go i przesunąć siedzisko dalej do
tyłu w żądaną pozycję.
WSKAZÓWKA:
Sprawdzić poprzez lekkie przesunięcie
siedziska do przodu i do tyłu, czy elementy
ślizgowe całkowicie zatrzasnęły się w pro-
wadnicach.
Naklejka
KBA
1
90
