Anschlüsse
6
Vor dem Anschließen müssen der M
daran angeschlossenen oder anzuschließenden Geräte ausge-
schaltet werden.

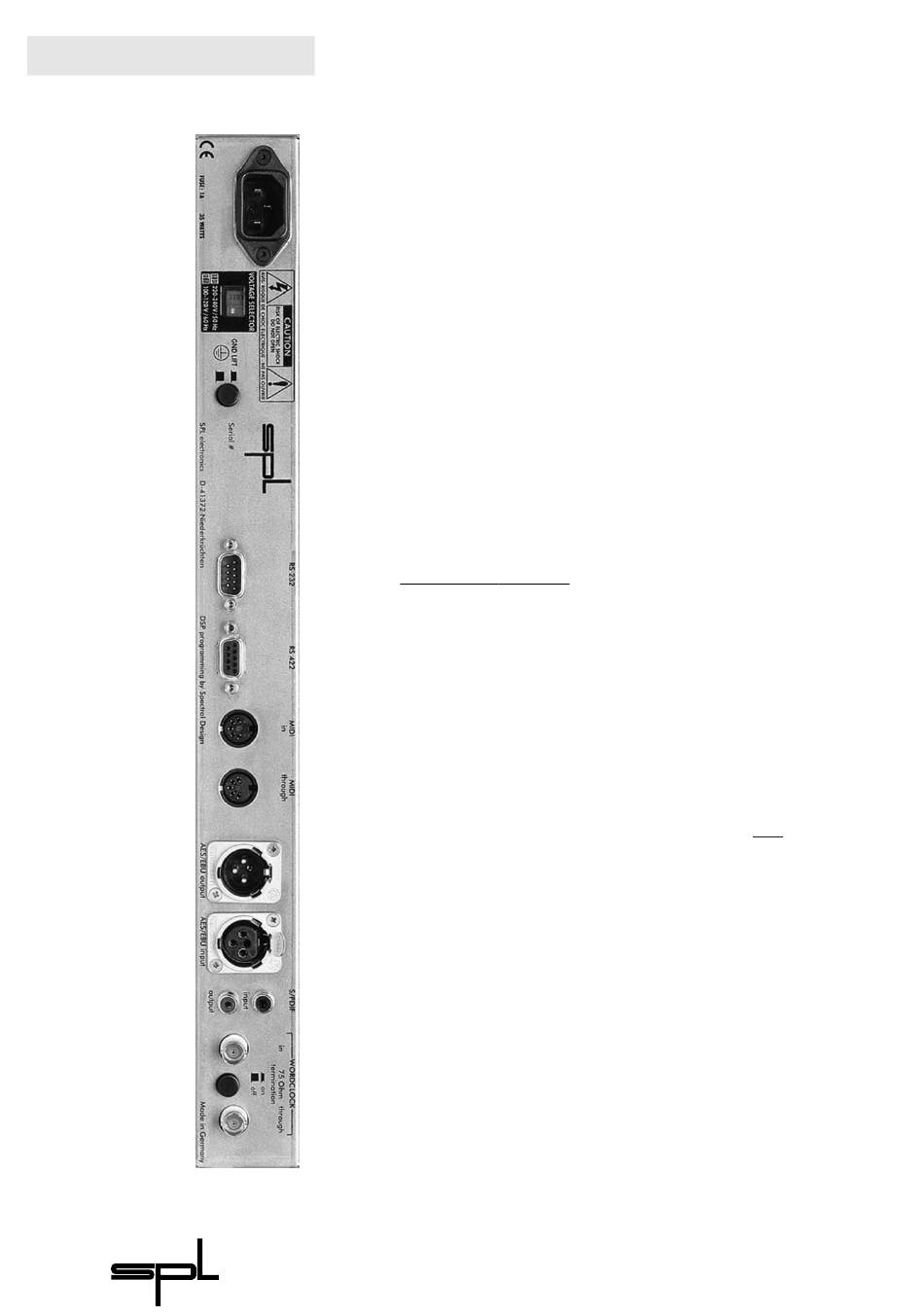

Das Anschlußpanel ist mit AES/EBU- und S/P-DIF-Ein- und
Ausgängen ausgestattet. Zusatzinformationen wie Channel-,
Status- und User-Bits werden unverändert zu den digitalen
Ausgängen weitergeleitet. Als Schutzbeschaltung sind ESD-
und
Überspannungsschutz-Bausteine
AES/EBU- und S/P-DIF-Ausgänge können parallel genutzt
werden.
Die Audiodatenbreite beträgt 24 Bit. Eingangssignale mit
geringeren Wortbreiten werden ebenfalls verarbeitet und in
derselben Wortbreite ausgegeben.
Alle Einstellungen sind speicherbar und über MIDI (M
und M
T
) per Programm-Change umschaltbar.
IDI
HROUGH
Ebenso läßt sich per MIDI ein Fade-Out programmieren, falls
die Geräte zwischen Digitalpult-Ausgang und Recorder-
Eingang geschaltet werden.
W
I
- und W
ORDCLOCK
N
einem schaltbarem 75 Ohm-Abschlußwiderstand vorgesehen.
Zukünftige Software-Updates können einfach über RS 232-
(PC) und RS 422-Schnittstellen (MAC) nachinstalliert werden.
Update installieren:
Durch die Installation des Updates werden die Presets überschrieben.
Vorher alle wichtigen Einstellungen notieren!
1.
Computer über einen seriellen Port mit einem
Z-Modemkabel (Nullmodemkabel) mit dem M
H
verbinden. RS 232 für PC und RS 422 für MAC.
EAD
2.
Terminalprogramm (z.B. Hyperterminal auf PC)
aufrufen und folgende Einstellungen vornehmen:
Baudrate: 9600; Stopbit: 1; Parität: keine; Datenbit: 8;
Handshake (Protokoll): kein;
Übertragungsprotokoll: ZMODEM
3.
M
H
einschalten und dabei U
ACHINE
EAD
gedrückt halten bis im LC-Display „wait for Zmodem
download" erscheint.
4.
Senden Sie nun die Update-Datei. Im LC-Display
des M
H
ACHINE
EAD
Installation verfolgen.
5.
Nach erfolgreicher Installation erscheint im Display:
download valid. Ist ein Fehler aufgetreten erscheint im
Display: download failed.
6.
M
H
aus- und wieder einschalten. Die neue
ACHINE
EAD
Software ist jetzt aktiv. Die neue Versionsnummer
wird Ihnen in der I
von S
und A
TORE
elemente, I
) angezeigt.
NFO
Ist ein Fehler während der Installation aufgetreten,
wartet der M
ACHINE
Überprüfen Sie zuvor alle Einstellungen im Terminal-
Programm.
ACHINE
eingesetzt.
Für die Synchronisation sind
T
-BNC-Buchsen mit
ORDCLOCK
HROUGH
P
können Sie den Fortschritt der
-Seite (gleichzeitiges Drücken
NFO
; siehe auch Punkt 9 Bedienungs-
PPLY
H
auf ein neues Download.
EAD
Machine Head
H
und alle
EAD
Die
I
IDI
N
ACHINE
und D
OWN
