Klinkenbuchsen für symmetrischen Betrieb ausgestattet. SPL hat
neue hochwertige Ein- und Ausgangssymmetriestufen in Form
von Hybrid-Bausteinen entwickelt. Alle Widerstände sind bis auf
0,01% genau. Der Baustein realisiert dadurch eine Gleich-
taktunterdrückung von über 80 dB bei 1kHz.
Die XLR- und Klinkenbuchsen sind parallel geschaltet.
Ausgangsseitig werden also zwei Signale ausgegeben. Achten sie
darauf, daß Sie eingangsseitig entweder die XLR- oder die
Klinkenbuchsen belegt haben. Bei einer Doppelbelegung
mischen sich die beiden Eingangssignale.

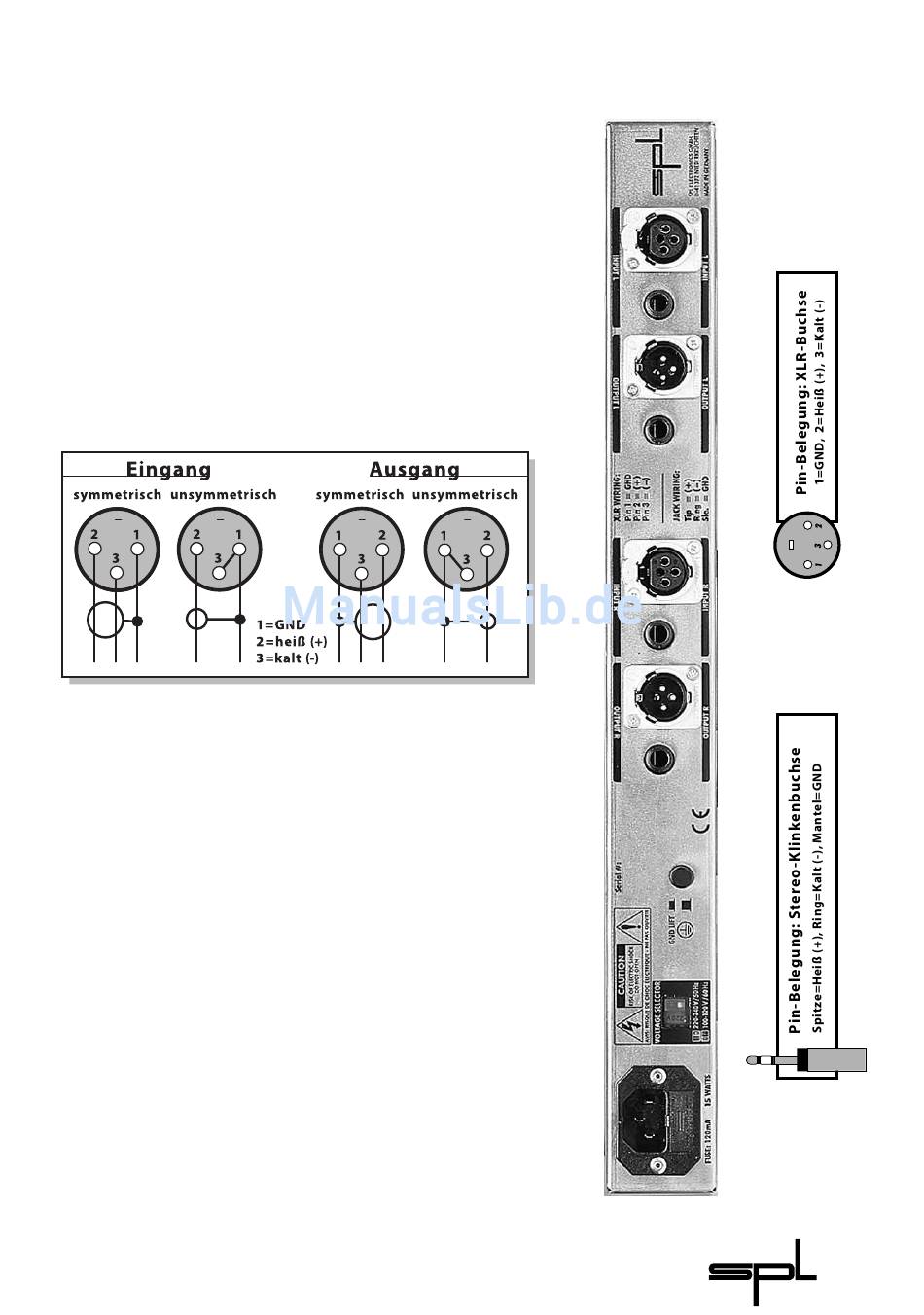

Die nachstehende Abbildung zeigt die Verfahrensweise für eine
korrekte Asymmetrierung der symmetrischen XLR-Buchsen, falls
eine unsymmetrische Verkabelung nötig werden sollte:
Tip: Eine einfachen Methode, die XLR-Buchsen des Auto Dynamic
De-Essers asymmetrisch zu betreiben ist die Verwendung von Mono-
Klinkensteckern, die Sie in die Klinkenbuchsen stecken, deren XLR-
Pendants asymmetriert werden sollen. Bei den XLR-Buchsen wird
dann der Kaltleiter (Pin 3) auf Masse (Pin 1) gebrückt und der asym-
metrische Betrieb hergestellt.
Geräte-Rückseite:
-
Symmetrische (+6 dB) Ein- & Ausgänge,
NC3 XLR- & Stereoklinkenbuchsen
-
Spannungswahlschalter:
220-240 V/50 Hz oder 100-120 V/60 Hz
-
3-adriges, abnehmbares Kaltgeräte-Netzkabel
mit GND-LIFT-Schaltung
