• Bei Blitzschlaggefahr das Netzkabel aus der Steckdose ziehen. Das Netz-
kabel immer am Stecker aus der Steckdose ziehen,niemals am Kabel ziehen.
• Betätigen Sie Schalter und Regler niemals gewaltsam.
• Verwenden Sie zur Reinigung keine Lösungsmittel, denn diese können
die Gehäuseoberflächen beschädigen. Benutzen Sie ein sauberes,
trockenes Tuch.
• Beim Einbau in ein 19"-Rack sollte die Rückseite des Geräts
abgestützt werden (insbesondere in Touring-Cases).
Der Auto-Dynamic De-Esser ist mit XLR- und Stereo-Klinkenbuchsen für
symmetrischen Betrieb ausgestattet. SPL hat neue hochwertige Ein- und
Ausgangssymmetriestufen in Form von Hybrid-Bausteinen entwickelt. Alle
Widerstände arbeiten mit 0,01% Genauigkeit. Der Baustein realisiert
dadurch eine Gleichtaktunterdrückung von über 80 dB bei 1 kHz.
Die XLR- und Klinkenbuchsen sind parallel geschaltet. Ausgangsseitig
werden also zwei Signale ausgegeben. Achten sie darauf, daß Sie eingangs-
seitig entweder die XLR- oder die Klinkenbuchsen belegt haben. Bei einer
Doppelbelegung mischen sich die beiden Eingangssignale.

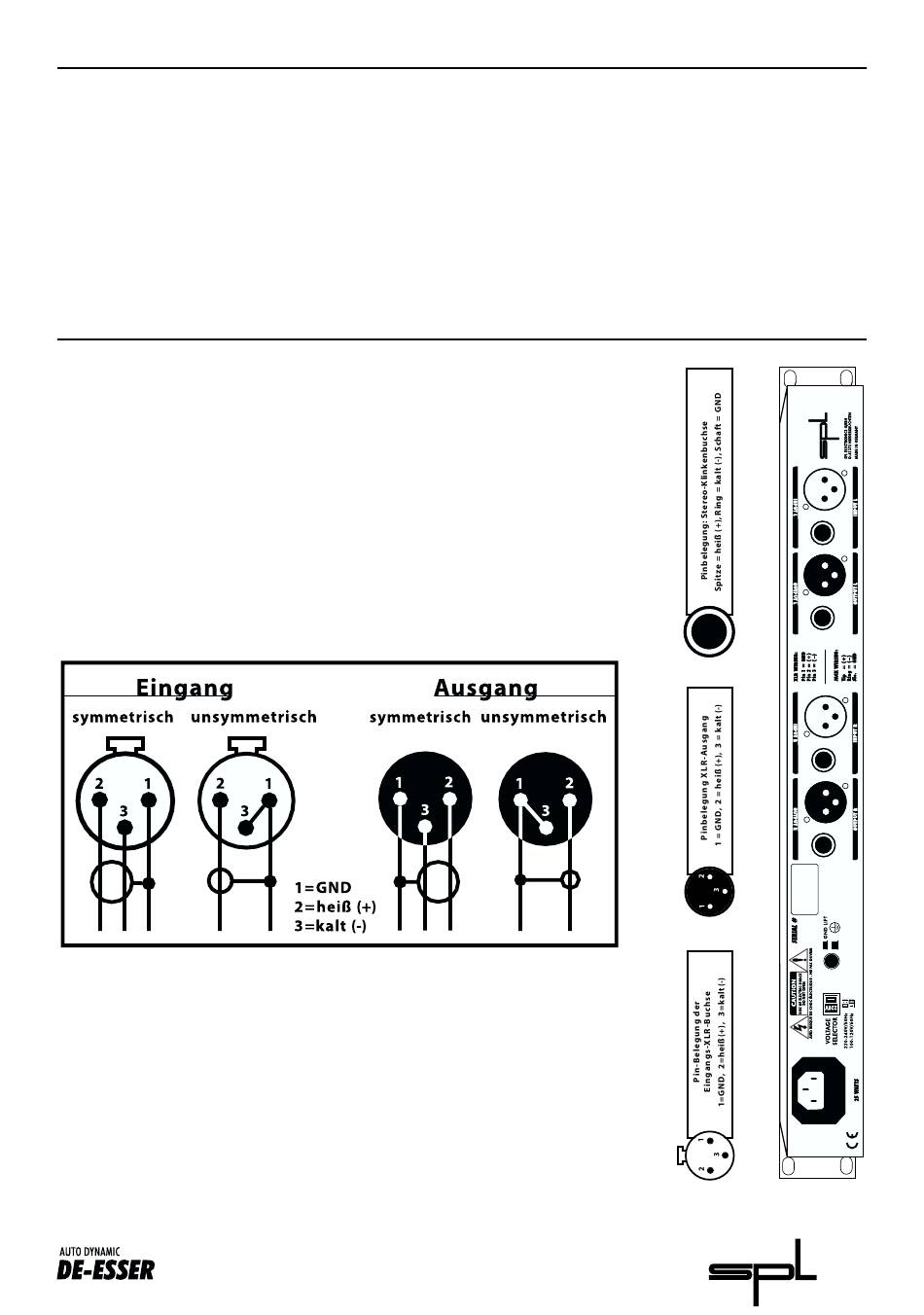

Die nachstehende Abbildung zeigt die Verfahrensweise für eine korrekte
Polung, falls eine unsymmetrische Verkabelung nötig werden sollte:
Tipp: Eine einfache Methode, die XLR-Buchsen des Auto Dynamic De-
Essers unsymmetrisch zu betreiben, ist die Verwendung von Mono-
Klinkensteckern, die Sie in jene Klinkenbuchsen stecken, deren XLR-
Pendants unsymmetrisch betrieben werden sollen. Bei den XLR-Buchsen
wird dann der Kaltleiter (Pin 3) auf Masse (Pin 1) gebrückt und der unsym-
metrische Betrieb hergestellt.
Geräterückseite: Symmetrische Ein- & Ausgänge (+6 dB; NC3 XLR- &
Stereoklinkenbuchsen), Spannungswahlschalter (230 V/50 Hz o. 115 V/60 Hz),
GND-Lift-Schalter (trennt Audio- von Gehäusemasse bei Brummschleifen),
dreiadriges, abnehmbares Kaltgeräte-Netzkabel.
Installation & Sicherheitshinweise
Anschlüsse
5
