Elmo Rietschle L-BV2 Betriebsanleitung Seite 14

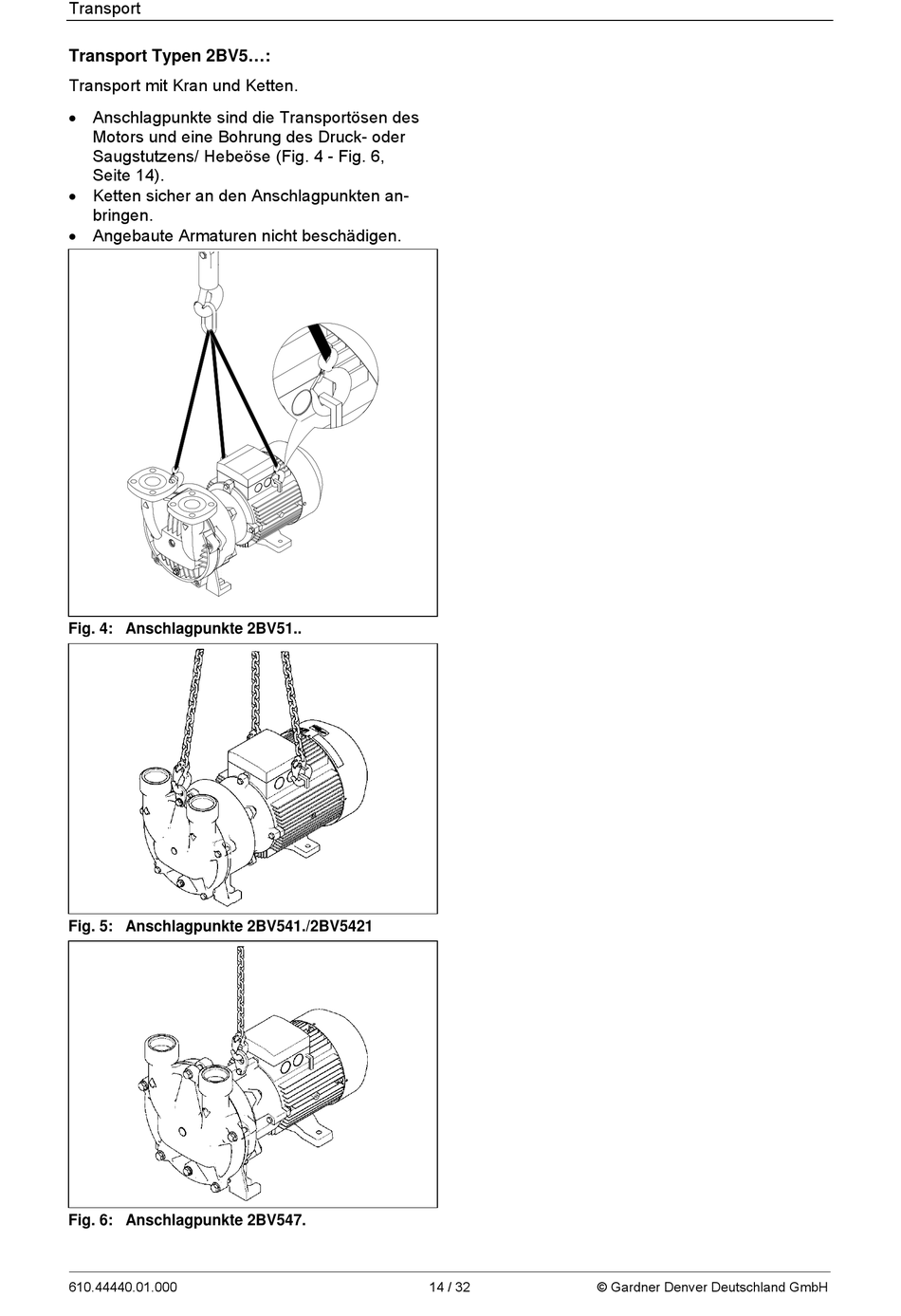

Transport
Transport Typen 2BV5...:
Transport mit Kran und Ketten.
 Anschlagpunkte sind die Transportösen des
Motors und eine Bohrung des Druck- oder
Saugstutzens/ Hebeöse (Fig. 4 - Fig. 6,
Seite 14).
 Ketten sicher an den Anschlagpunkten an-
bringen.
 Angebaute Armaturen nicht beschädigen.
Fig. 4: Anschlagpunkte 2BV51..
Fig. 5: Anschlagpunkte 2BV541./2BV5421
Fig. 6: Anschlagpunkte 2BV547.
