5.4
Montage der Schnittstelle Logamatic ECO-PORT für Fremdregelsysteme
Wandmontage
Für die Wandmontage liegt dem Gerät eine ausführli-
che Montageanweisung bei. Spreizdübel aus Kunststoff
und Befestigungsschrauben sind ebenfalls im Liefer-
umfang des Geräts enthalten.
Für die Planung ist besonders der Abschnitt „Instal-
lation" im Unterkapitel 5.1 (EMV-gerechte Installa-
tion) zu beachten (Technische Daten der Schnittstelle
Logamatic ECO-PORT
37/1).
Spannungsversorgung
Die Spannungsversorgung (230 V AC) des Geräts muss
auf jeden Fall angeschlossen werden.
Der Elektroanschluss darf nur von einer konzessio-
nierten Fachfirma ausgeführt werden.

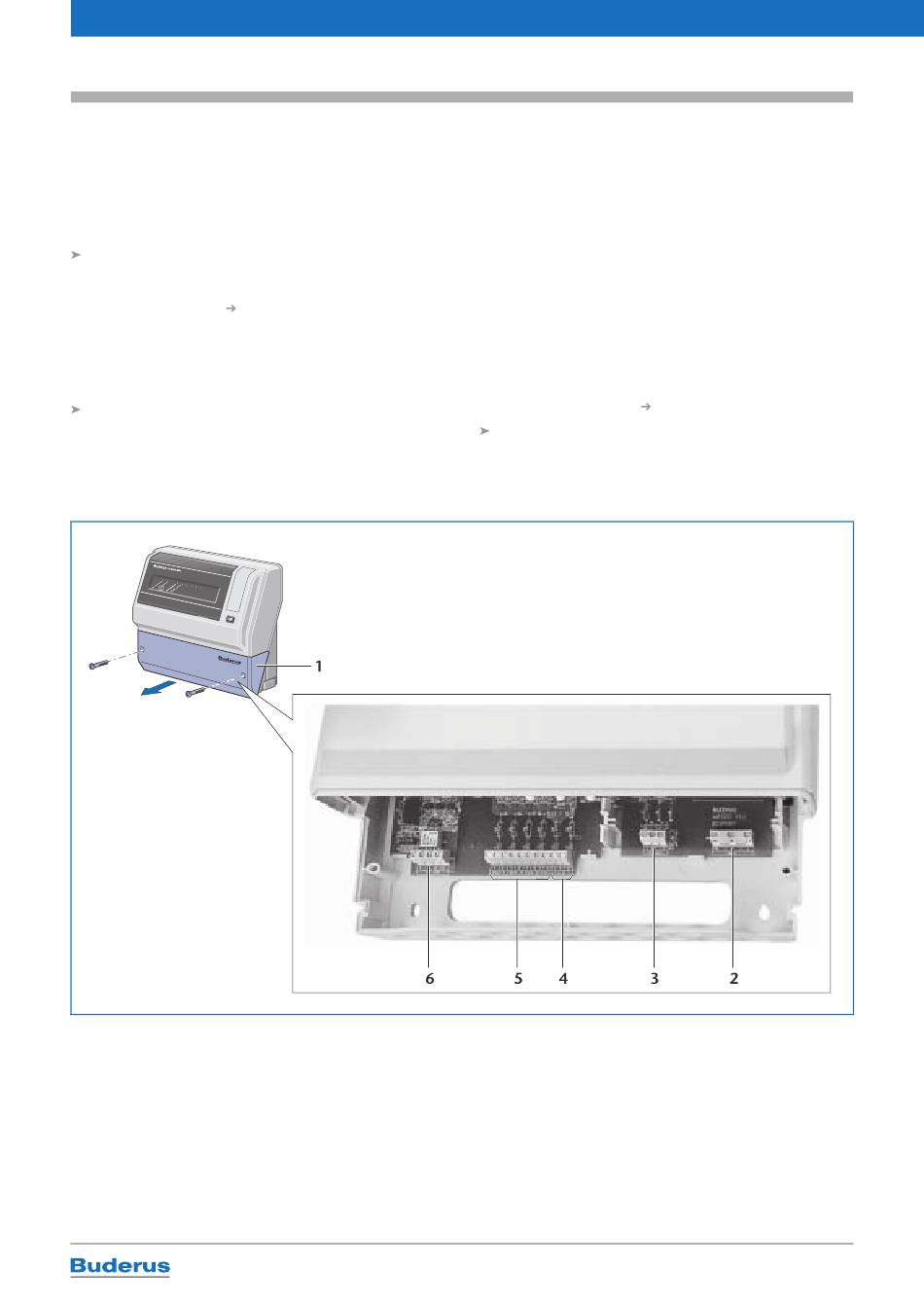

Übersicht der möglichen Anschlüsse an die Schnittstelle Logamatic ECO-PORT
55/1
Mögliche Anschlüsse der Schnittstelle Logamatic ECO-PORT für die Verbindung des Regelsystems Logamatic 4000
mit übergeordneten Fremdregelungen
Bildlegende
1 Abdeckung für Anschluss-Klemmleisten
2 Klemmen für Netzanschluss (230 V AC, 50 – 60 Hz)
3 Anschlussklemmen für die ECOCAN-BUS-Leitung
zum Regelsystem Logamatic 4000
Die Spannungsversorgung der Schnittstelle Logamatic
ECO-PORT ist unabhängig vom Heizungsnotschalter
zu installieren Damit ist eine Meldung über das Aus-
schalten der Heizungsanlage an die übergeordnete Re-
gelung möglich.
Die Schnittstelle Logamatic ECO-PORT sollte auch
nicht an denselben Stromkreis angeschlossen werden,
über den Pumpen, Mischer, Schütze, Relais und
Leuchtstofflampen in der Anlage vorrangig angesteu-
ert werden. Ist der gemeinsame Anschluss an einen
Stromkreis nicht zu vermeiden, sind zusätzliche Siche-
rungen und Schalteinrichtungen vorzusehen, die eine
störungsfreie Funktion des Geräts gewährleisten.
Mögliche Anschlüsse ( 55/1)
ein Systemspezialist die von ECO-PORT übertragenen
Daten an die Fremdregelung anpasst.
4 Zusatzklemmen zur Aufschaltung analoger Signale (0 – 10 V)
5 Anschlussklemmen für 4 bauseitige, potenzialfreie Stör- oder
6 Anschlussklemmen für die MOD-BUS-Leitung zur Fremdregelung
Planungsunterlage Logamatic Fernwirksystem und Gateways – 06/2005
In den meisten Fällen wird es notwendig sein, dass
für einfache Fremdregelsysteme
Betriebsmeldungen
(Schnittstelle RS 485)
Montage 5
