Komponenten des Logamatic Fernwirksystems und der Gateways 2
2.9
Logamatic Gateway RS232 als Bus-Schnittstelle für Logamatic 4000 und EMS
Beschreibung
– Schnittstelle für den stationären Betrieb (Wandmon-
tage) zum Einsatz an Heizungsanlagen
– RS232-Gateway, Anwendung 1:
Kommunikationsschnittstelle Logamatic 4000 zu
übergeordneten DDC-/GLT-Anlagen z.B. Betriebsar-
tenumschaltung, Sollwerte ändern, Istwerte anzei-
gen, Weiterleitung von Betriebs- und Störmeldun-
gen. (Offenlegung Kommunikationsprotokoll zu
Logamatic 4000 auf Anfrage) oder
– RS232-Gateway, Anwendung 2:
Kommunikationsschnittstelle Logamatic 4000/EMS
für PC/Notebook und Software ECO-SOFT (Bedie-
nung, Abfrage und Langzeitdatenaufzeichnung der
Anlage).
– Anschluss an Regelsystem Logamatic 4000 inkl.
Mehrkesselanlagen / Unterstationen ( 41xx, 4211,
43xx, 4411 über Ecocan-Bus) oder EMS
– RS232-Anschluss:
USB-Anschluss PC/Notebook über Konverter mög-
lich (Zubehör)
– Ggfs. Systemvoraussetzungen PC-Software ECO-
SOFT beachten ( Seite 30)
Schnittstellenwandler
Abmessungen B/H/T
Gewicht
Betriebsspannung
(bei 50 Hz ± 4 %)
Leistungsaufnahme
Schutzart
Kommunikation Logamatic 4000
Kommunikation Logamatic EMS
Schnittstelle
Länge des Schnittstellenkabels
Umgebungstemperaturen
Betrieb
Transport
35/1
Technische Daten des Logamatic Gateway RS232
1) Anschlusskabel als Zubehör erhältlich.
Logamatic Gateway RS232
130/140/40 mm
0,5 kg
230 V AC ± 10 %
5 VA
IP 40
ECOCAN-BUS, max. 1000 m
EMS-BUS, max. 50 m
in Vorbereitung
RS232
1)
max. 10 m
+5 ... +50 °C
–20 ... +55 °C
Planungsunterlage Logamatic Fernwirksystem und Gateways – 06/2005
35/2

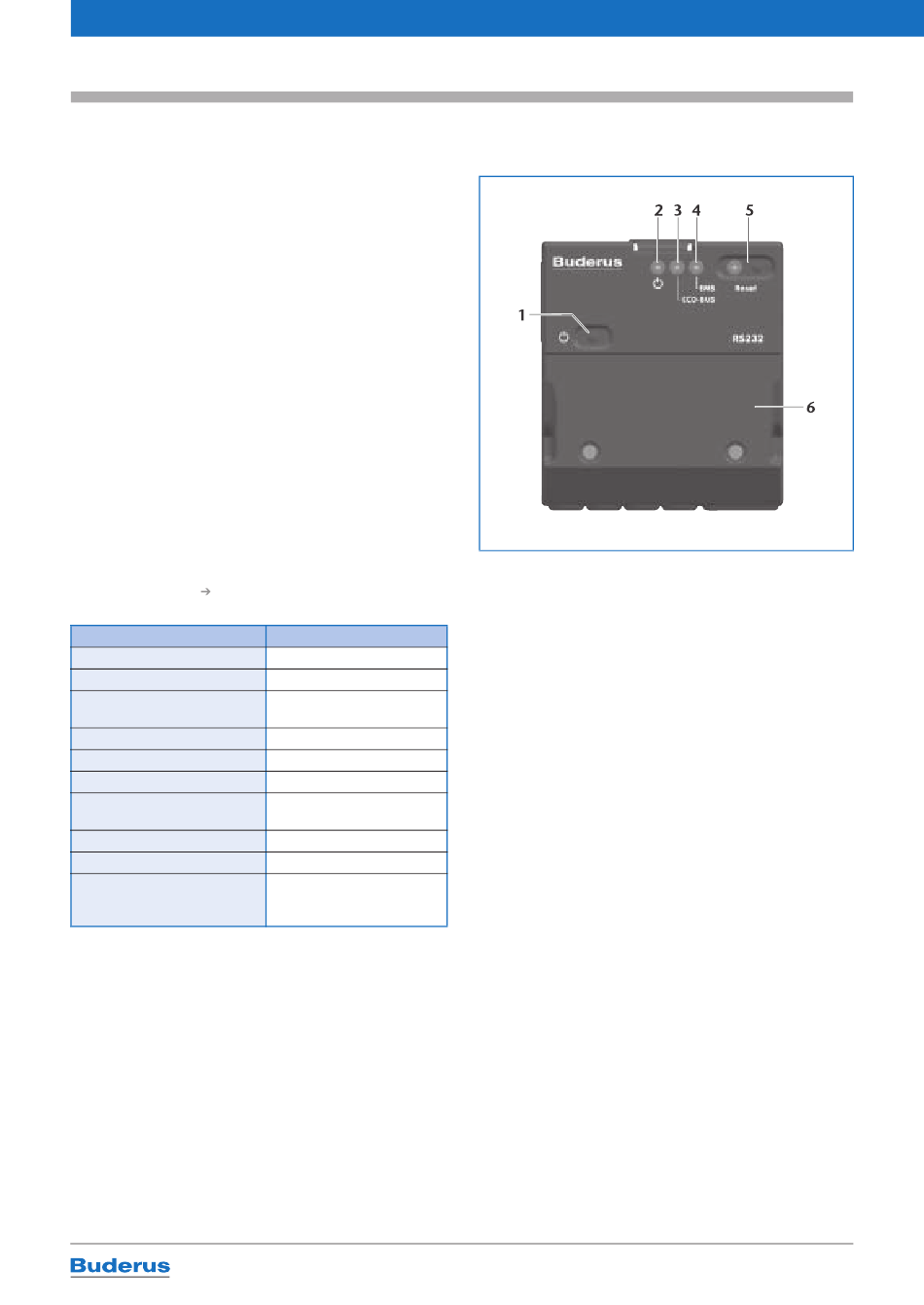

Bus-Schnittstelle Logamatic Gateway RS232
Bildlegende
1 Ein/Aus-Taster
2 LED Netz-Ein
3 LED Datenübertragung über ECO-Bus
4 LED Datenübertragung über EMS-Bus
5 LED und Taste Reset zum Rücksetzen von Störungen
6 Abdeckung für Anschlüsse
