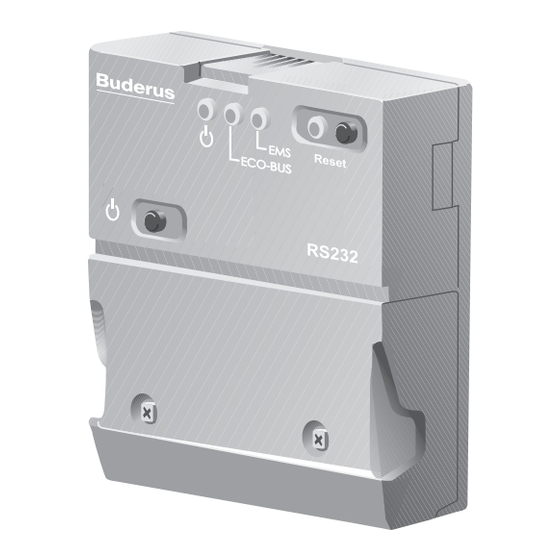

Buderus RS232 Installations- Und Bedienungsanleitung
Verwandte Anleitungen für Buderus RS232
Inhaltszusammenfassung für Buderus RS232
- Seite 1 6304 2910 – 11/2005 DE Für das Fachhandwerk Installations- und Bedienungsanleitung RS232-Gateway Bitte vor Montage sorgfältig lesen...
- Seite 2 Sicherheit Sicherheit Bestimmungsgemäße Verwendung Das RS232-Gateway darf nur in Verbindung mit Heizungsanlagen von Buderus entsprechend der im Kapitel 2 beschriebenen An- wendungen eingesetzt werden. Beachten Sie diese Hinweise LEBENSGEFAHR durch elektrischen Strom bei geöffnetem Gerät. Bevor Sie das Gerät öffnen: Trennen Sie es über die Haussi- WARNUNG! cherung vom Stromnetz.
-
Seite 3: Produktbeschreibung
Langzeitdatenaufzeichnung der Anlage). – Anschluss an Regelsystem Logamatic 4000 inkl. Mehrkessel- anlagen/Unterstationen (41xx, 42xx, 43xx, 4411 über ECO- CAN-Bus) oder EMS (in Vorbereitung). – RS232-Anschluss über Konverter (Zubehör) an USB-An- schluss PC/Notebook möglich. Ggfs. Systemvoraussetzung PC-Software ECO-SOFT beachten. Logamatic 4000... -
Seite 4: Technische Daten
Kommunikation Logamatic EMS EMS-BUS, max 50 m (in Vorbereitung) Schnittstelle RS232-Gateway RS232, max 10 m Umgebungstemperatur: Betrieb °C +5 ... +50 Transport -20 ... +55 Tab. 1 Technische Daten Änderungen aufgrund technischer Verbesserungen vorbehalten! Installations- und Bedienungsanleitung RS232-Gateway • Ausgabe 11/2005... - Seite 5 5 mm eindrehen. Wandhalter aufsetzen und festschrauben. Schnittstellenmodul einhängen und einrasten lassen. Ggf. Wandhalter über die zusätzliche Bohrung des Wandhal- ters an der Wand fixieren. Änderungen aufgrund technischer Verbesserungen vorbehalten! Installations- und Bedienungsanleitung RS232-Gateway • Ausgabe 11/2005...
-
Seite 6: Elektrischer Anschluss
4000 Anschlusskabel 230 V RS232 50 Hz Anwendung 2 Logamatic Logamatic 4000 Anschlusskabel 230 V RS232 50 Hz Abb. 3 Elektrischer Anschluss Buchse Stecker 1:1, max. 10 m Änderungen aufgrund technischer Verbesserungen vorbehalten! Installations- und Bedienungsanleitung RS232-Gateway • Ausgabe 11/2005... -
Seite 7: Bedienung Des Rs232-Gateway
LED leuchtet, wenn das Gateway eingeschaltet ist. LED „ECO-BUS“ flackert bei Datenübertragung über ECO-Bus. LED „EMS“ flackert bei Datenübertragung über EMS-Bus (in Vorbereitung). Taste „Reset“ mit LED zum Rücksetzen des Gateways Abdeckung für Anschlüsse Änderungen aufgrund technischer Verbesserungen vorbehalten! Installations- und Bedienungsanleitung RS232-Gateway • Ausgabe 11/2005... - Seite 8 Heizungsfachbetrieb: Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2, A-4600 Wels www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH-4133 Pratteln www.buderus.ch info@buderus.ch...
