Komponenten des Logamatic Fernwirksystems und der Gateways 2
2.12
Funktionsmodul FM446 als Schnittstelle zum Europäischen-Installations-BUS (EIB)
Anwendungsmöglichkeiten
Das von Buderus entwickelte Funktionsmodul FM446
ist die Schnittstelle zum Anschluss der Heizungsanlage
an ein Hausautomations-System auf EIB-Basis. Das
primäre Einsatzgebiet zielt auf Ein- und Mehrfamilien-
häuser bzw. kleinere Zweckbauten. In diesen Gebäu-
den ist ein EIB-Netzwerk schon vorhanden und die ein-
zelnen Räume sind beispielsweise mit einer EIB-
Einzelraumregelung ausgestattet, können aber nicht
mit der außentemperaturgeführten Heizungsanlage
kommunizieren.
Das Funktionsmodul FM446 ist einsetzbar in den digi-
talen Regelgeräten Logamatic 4121, 4122, 4211 (P)
und 43xx sowie im Schaltschranksystem Logamatic
4411 (BS446). Sind mehrere Regelgeräte im Verbund
an ein EIB-System anzuschließen, ist für jedes Regelge-
rät ein eigenes Funktionsmodul FM446 einzuplanen.
Ein Funktionsmodul FM446 kann bis zu sieben Heiz-
kreise und eine Trinkwassererwärmung mit Zirkulati-
onspumpe verwalten. Über die EIB-Schnittstelle des
Funktionsmoduls FM446 sind in Verbindung mit einer
EIB-Einzelraumregelung zusätzliche Regelfunktionen
und Service-Leistungen für die Heizungsregelung ver-
fügbar.
Über die EIB-Einzelraum-Heizungsregelung lässt sich
eine zentrale Kesselanlage mit mehreren Heizkreisen
nach dem Wärmebedarf der beheizten Räume regeln.
Das ermöglicht automatische oder manuelle Verände-
rungen von Betriebszuständen und Sollwerten über
entsprechende EIB-Systemkomponenten. Für die Heiz-
kreis-Absenkung sind außer der traditionellen Zeit-
schaltung z. B. auch EIB-Anwesenheitsmelder von
Alarmanlagen oder Schließsystemen als Signalgeber
verwendbar. Außerdem lassen sich Betriebs- und
Schaltzustände, Temperatur-Sollwerte und -Istwerte an
entsprechenden EIB-Anzeigegeräten darstellen. Glei-
chermaßen leitet das Funktionsmodul FM446 auch ei-
ne Sammelstörmeldung aus dem digitalen Regelgerät
des Systems Logamatic 4000 an das EIB-System weiter.
EIB-Einzelraum-Heizungsregelung
– Einbindung der Heizkreisregelung in den Europäi-
schen-Installations-Bus (EIB)
– Wärmebedarfsgeführte Vorlauftemperaturregelung
durch Auswertung der stetigen Raumtemperatur-
sollwerte von EIB-Einzelraumreglern und automati-
sche Anpassung der Heizkennlinie des Heizkreises
– Energiesparfunktion für Heizkreis-Umwälzpumpen
durch Abschalten der Pumpen bei Wärmeanforde-
rungen < 5 %
– Alternativ Betriebsarten-Umschaltung oder Auf-
– Betriebsarten-Umschaltung der Trinkwassererwär-
– Visualisierung von Betriebs- und Schaltzuständen
– Ausgabe eine Sammelstörmeldung auf den EIB
Lieferumfang
– Funktionsmodul FM446 ( 39/1)
– Produktdatenbank
– Technische Beschreibung mit Datenpunktliste

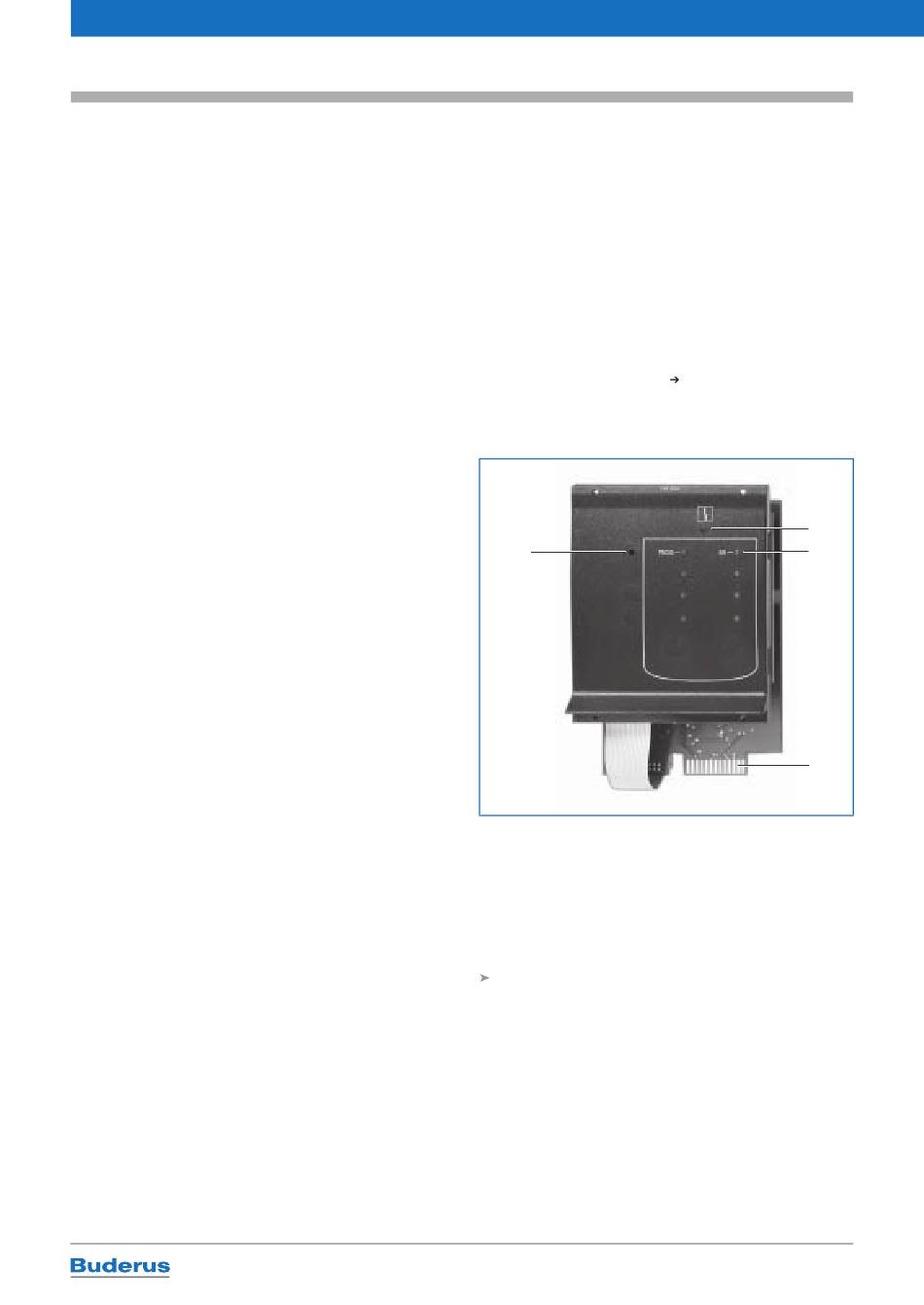

39/1
Bildlegende
1
2
3
4
FM 446 und Thema EIB finden Sie in der Planungsun-
terlage Logamatic 4000.
Planungsunterlage Logamatic Fernwirksystem und Gateways – 06/2005
schaltung von Wärmeanforderungen über EIB-Sen-
sorik
mung sowie der Zirkulationspumpe über EIB Senso-
rik
sowie Temperatur Soll- und Istwerten
4
Funktionsmodul FM446
Anzeige (LED) Modulstörung
LED EIB-Kommunikation aktiv
Platine
Programmier-Taste
Weitere
Informationen
1
2
3
zum
Funktionsmodul
39
