5.3
Anschluss der Heizungsregelung
5.3.1 Logamatic 2107
Kommunikationsmodul
Für den Anschluß des Regelgerätes Logamatic 2107
(bzw. Ecomatic HS2105) an das Logamatic Fernwirk-
system ist ein Kommunikationsmodul KM271 (mit
Schnittstelle RS232) sowie ein passendes Adapterkabel
Easycom-Logamatic 2107 als Zusatzausstattung erfor-
derlich.
Das Kommunikationsmodul KM 271 wird einfach in
den vorhandenen Steckplatz des Regelgeräts einge-
setzt. Nach dem Einbau des Moduls und Einschalten
der Regelung ist das System betriebsbereit.
Das Kommunikationsmodul KM 271 und das Solar-
Funktionsmodul FM 244 können nur alternativ in das
Regelgerät Logamatic 2107 eingebaut werden.
5.3.2 Logamatic 4000
Die digitalen Regelgeräte vom System Logamatic 4000
werden über den ECO-BUS (ECOCAN-BUS) direkt mit
dem Fernwirkmodem Logamatic Easycom (PRO)
(GSM) verbunden. Zur Direktverbindung zwischen ei-
nem Regelgerät vom System Logamatic 4000 und ei-
nem PC ist zusätzlich ein Logamatic Service Key erfor-
derlich ( Beschreibung Seite 26).
ECO-BUS-Stecker
Regelsystem
Logamatic 4000
53/1

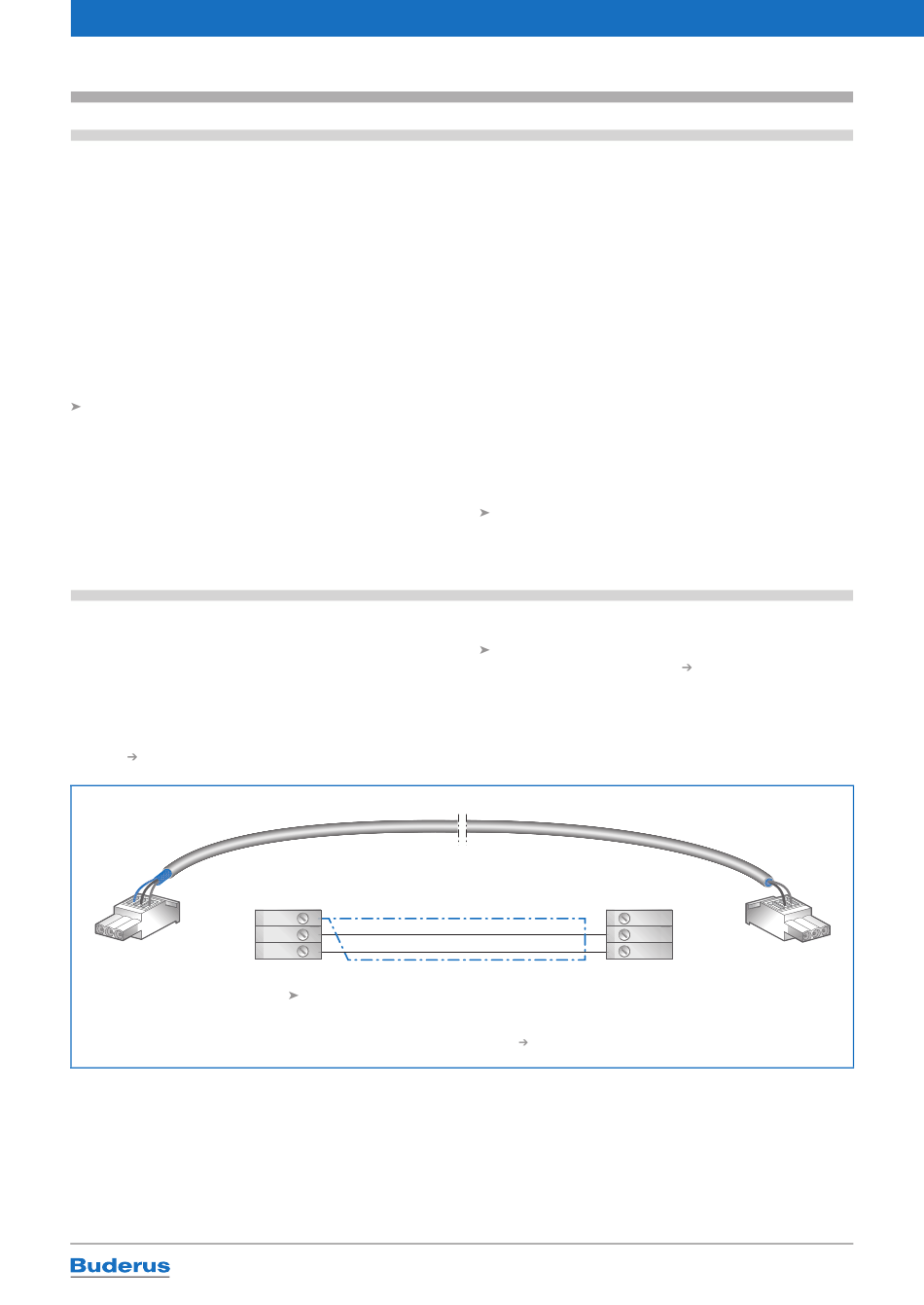

Steckerbelegung für das Verbindungskabel ECOCAN-BUS zwischen einem digitalen Regelgerät vom System Logamatic 4000 und einem
Fernwirkmodem Easycom PRO (GSM)
Anschluss von Fernwirkmodem oder PC
Die Verbindung zwischen dem Kommunikations-
modul KM 271 im Regelgerät und dem Fernwirk-
modem Logamatic Easycom (PRO) (GSM) ist mit dem
Kabel RS 232 aus dem Lieferumfang des Fernwirk-
modems möglich. Mit demselben Kabel ist alternativ
auch eine Direktverbindung zwischen dem Regelgerät
und einem PC (Laptop oder Notebook) möglich.
Verbindungskabel RS232
Mit dem Kabel aus dem Lieferumfang des Fernwirk-
modems (2 Meter lang) und dem als Handelsware er-
hältlichen Kabel (5 Meter lang) lassen sich die meisten
Anwendungsfälle (ggf. als Kombination) realisieren.
Für größere Längen kann ein selbstgefertigtes Kabel
sinnvoll sein (Stecker–Buchse, 1:1, SUB-D, 9-polig,
Klemmen 2, 3 und 5 belegt).
und Fernwirkmodem Easycom (PRO) (GSM) bzw. dem
PC darf eine Länge von 10 Metern nicht überschreiten.
Anforderungen zu beachten (
Zulässige Kabellänge: max. 1000 m
(gesamtes Bussystem)
1
2
3
ECO-BUS-Stecker im Lieferumfang der Geräte
Aderquerschnitte: 0,4 – 0,75 mm
Kabelabschirmung (Strichpunktlinie) einseitig auf Klemme 1 legen
Anforderungen an den ECOCAN-BUS (
Planungsunterlage Logamatic Fernwirksystem und Gateways – 06/2005
Das Verbindungskabel RS 232 zwischen Regelung
Für die ECOCAN-BUS-Leitung sind grundlegende
1
2
3
2
(z. B. LiYCY 2×0,75 (TP))
Seite 46)
Montage 5
Seite 46).
ECO-BUS-Stecker
Fernwirkmodem
Easycom PRO (GSM)
53
