Komponenten des Logamatic Fernwirksystems und der Gateways
2.11
Logamatic Gateway LON zur Kommunikation mit einem übergeordneten
Regelsystem für Logamatic 4000
Beschreibung
– LONWorks Schnittstelle nach den Vorgaben der
LONMARK zur Einbindung der Heizungsanlage als
ein LON-Knoten in LON-Netzwerke
– Fernbedienung und Überwachung der Heizungsan-
lage über LON
– Für den Einsatz mit digitalen Regelgeräten Loga-
matic 41xx, 4211 und 43xx
– Zugriff auf Heizkessel und Verbraucher der Hei-
zungsanlage mit den Möglichkeiten über LON-Bus
– Betriebsarten umzuschalten (TAG/NACHT/AUTO-
MATIC)
– Wärmeanforderung vorzugeben
– Temperatur-Messwerte anzuzeigen
– Temperatur-Sollwerte zu verändern
– Störmeldungen aus der gesamten Heizungsanlage
anzuzeigen
– Bereitstellung der Daten als SNVT (Standard Net-
work Variable Type) für
– 2 Heizkessel
– 5 Heizkreise
– Trinkwassererwärmung
– Thermische Solaranlage
– Bereitstellung weiterer Daten über 2 SNVT zum Le-
sen und Schreiben für max.
– 3 bodenstehende oder 8 wandhängende Heizkes-
sel
– 40 Heizkreise
– 5 Trinkwassererwärmungen
– 5 Thermische Solaranlagen
– Anschluss an das LON-Netzwerk über 2-adriges
Kabel, Twisted Pair
– Transceiver FTT10-A für freie Topologie oder Lini-
enbustopologie
– Inklusive LED-Anzeigen
– Betriebsmeldung
– LON-Bus Kommunikation
– ECOCAN-/EMS-Bus Kommunikation
– 2 Taster
– Servicetaste LON
– Ein/Aus Taster
– Inklusive Diskette mit Produktdatenbank
Eine anlagenbezogene Parametrierung des Fremd-
Systems ist vorzuziehen.
38
Planungsunterlage Logamatic Fernwirksystem und Gateways – 06/2005
38/1
Logamatic Gateway LON

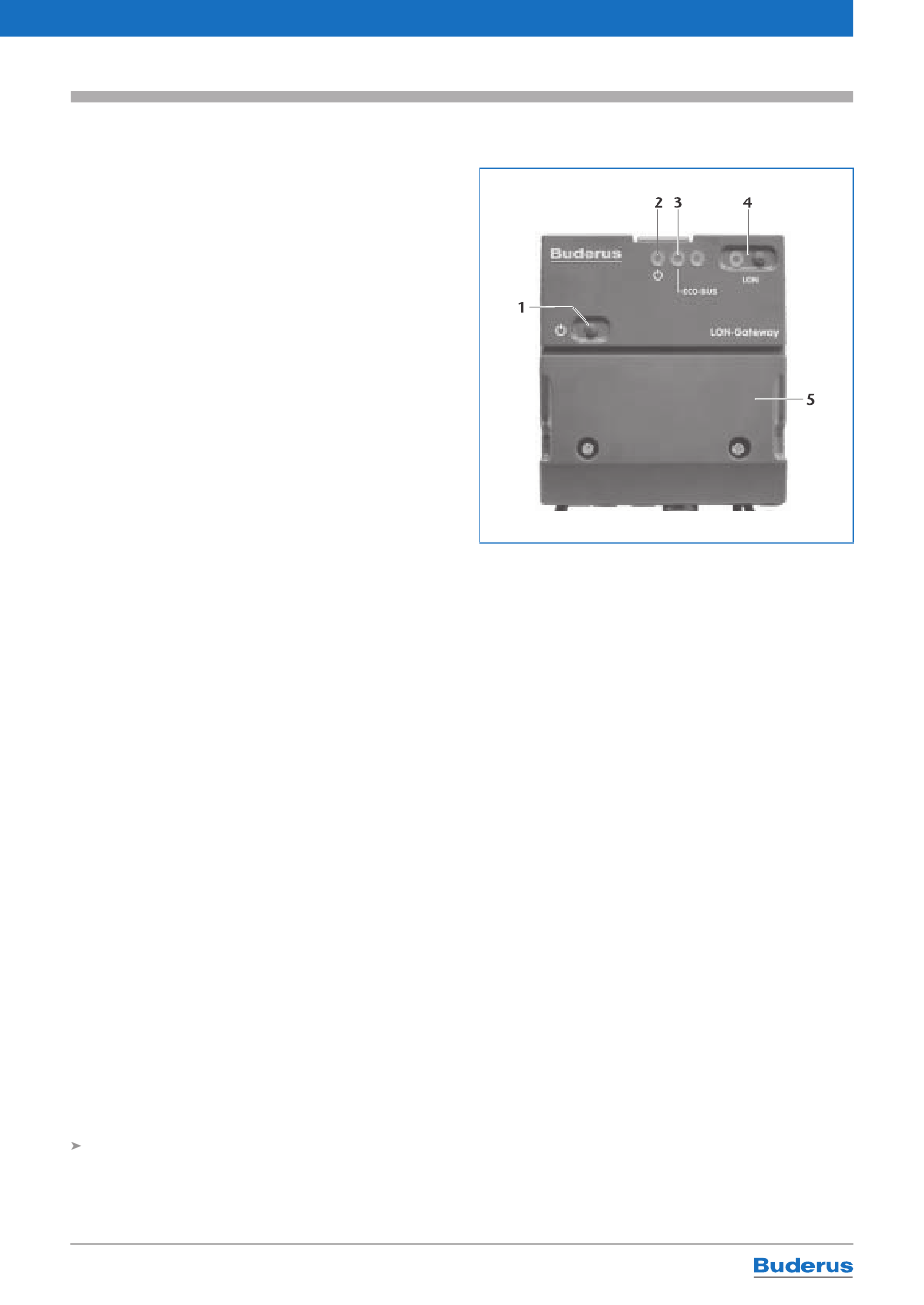

Bildlegende
1 Ein/Aus-Taster
2 LED Netz-Ein
3 LED Datenübertragung über ECO-Bus
4 LED und Servicetaste LON zur Kommissionierung
5 Abdeckung für Anschlüsse
