2.10.2 Einsatzmöglichkeiten für Gateway Logamatic ECO-PORT (RS485)
Logamatic ECO-PORT im ECOCAN-BUS-Verbund mit weiteren digitalen Regelgeräten
Logamatic
FM 447
4311
1
2
3
Adresse
ECO-BUS
3
2
1
1
ECOCAN-BUS
37/1

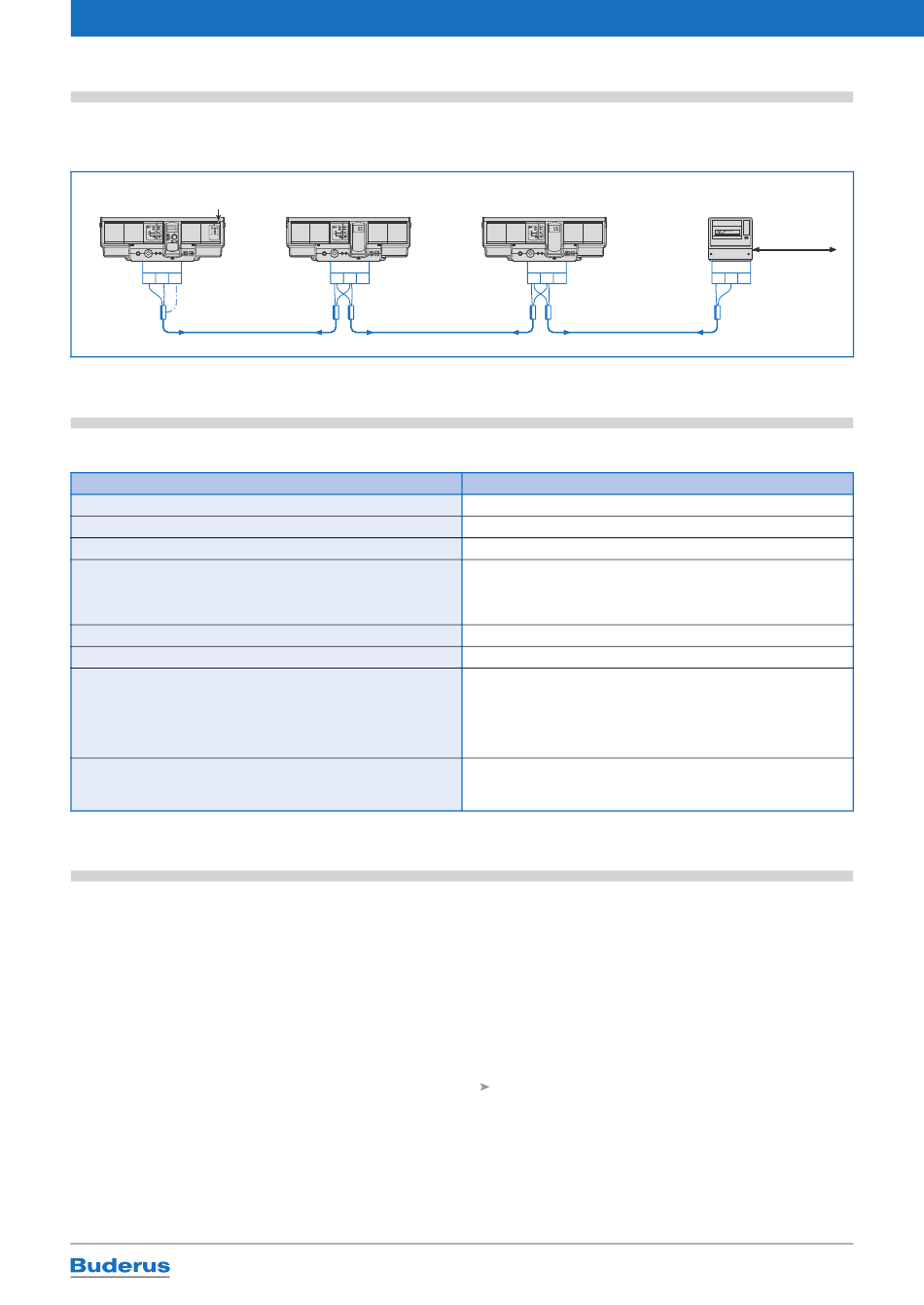

Kombinationsbeispiel des Gateways Logamatic ECO-PORT im ECOCAN-BUS-Verbund mit den Regelgeräten Logamatic 4311 und 4312 bei
einer bodenstehenden Mehr-Kessel-Anlage
2.10.3 Technische Daten für Gateway Logamatic ECO-PORT (RS485)
Schnittstellenwandler (RS485-Gateway)
Gewicht
Betriebsspannung (bei 50 Hz ± 4 %)
Leistungsaufnahme
Meldeeingang (Öffner/Schließer)
- Spannung, Strom, Impulsdauer
- Analogeingang Wärmeanforderung
Absicherung, intern
Schutzart
Kabel von Kommunikations-Schnittstelle ECOCAN-BUS
zu Regelgerät(en) Logamatic 4000
Kabel von Kommunikations-Schnittstelle RS-485
(MOD-BUS) zu Fremd-Regelsystem
(4- oder 2-adriger Anschluss)
Umgebungstemperaturen
Betrieb
Transport
37/2
Technische Daten des Gateways Logamatic ECO-PORT
2.10.4 Funktionsbeschreibung für Gateway Logamatic ECO-PORT (RS485)
Datenaustausch über den ECOCAN-BUS zu standardisiertem MOD-BUS-Protokoll über RS485-Schnittstelle
Logamatic ECO-PORT ist für die digitalen Regelgeräte
Logamatic 4211 oder 4311 bzw. 4312 als Schnitt-
stellenwandler (RS485-Gateway) vom spezifischen
Buderus ECOCAN-BUS zum standardisierten MOD-
BUS-Protokoll an eine übergeordnete Regelung mit
RS485-Schnittstelle einzuplanen.
Die Einbindung in eine Gebäudeautomation ist direkt
über den MOD-BUS realisierbar. Der Schnittstellen-
wandler Logamatic ECO-PORT ist vorbereitet für die
Fabrikate PRV II der Fa. Landis & Staefa, für das System
DDC 3000 der Fa. Kieback & Peter und für die Systeme
der Fa. Centra-Bürkle.
Logamatic
4312
Adresse
ECO-BUS
3
2
1
2
ECOCAN-BUS
Planungsunterlage Logamatic Fernwirksystem und Gateways – 06/2005
Logamatic
4312
Adresse
ECO-BUS
3
2
1
3
ECOCAN-BUS
Logamatic ECO-PORT
1,65 kg
230 V AC ± 10 %
5 VA
potenzialfrei
5 V DC, 100 mA, mind.100 ms
0 – 10 V DC
63 mA, träge
IP 40
max. 1000 m
max. 1000 m
+5 ... +50 °C
–20 ... +55 °C
Aufgrund des standardisierten MOD-BUS-Protokolls,
ist je nach Abstimmung auch eine Erweiterung auf
Fabrikate anderer Hersteller möglich. Alternativ kann
das standardisierte MOD-BUS-Protokoll je nach Bedarf
und Anwendungsfall durch externe Dienstleister auch
auf weitere BUS-Systeme (z. B. LON, BACnet, OPC) um-
gesetzt werden.
In den meisten Fällen wird es notwendig sein, dass
ein Systemspezialist die von Logamatic ECO-PORT
übertragenen Daten mit Hilfe der beiliegenden Proto-
koll- und Datenpunktliste zur individuellen Anlagen-
projektierung an die Fremdregelung anpasst.
Logamatic
ECO-PORT
RS485
MOD-BUS
Adresse
ECO-BUS
fest
3
2
1
37
