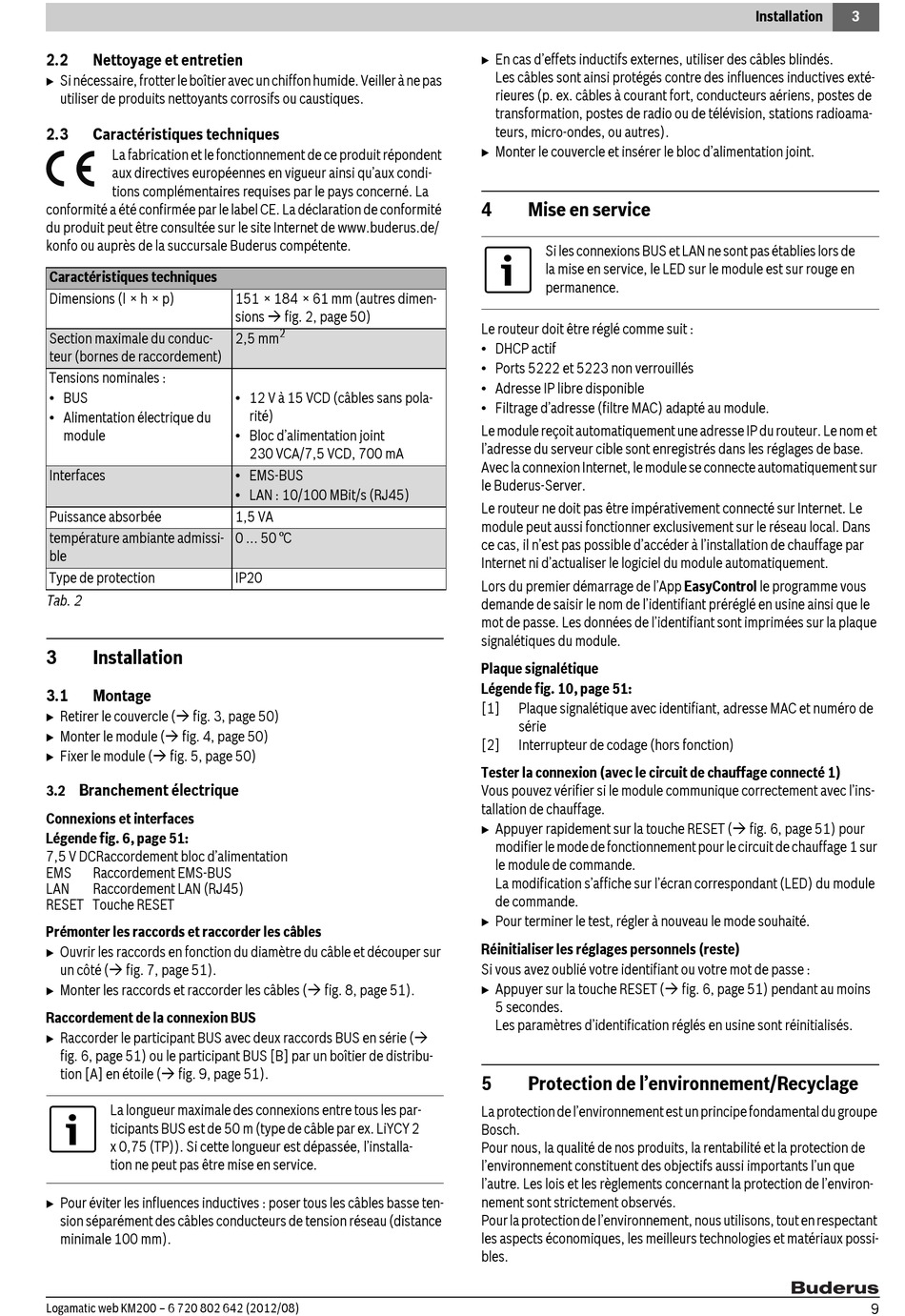

2.2 Nettoyage et entretien
B Si nécessaire, frotter le boîtier avec un chiffon humide. Veiller à ne pas
utiliser de produits nettoyants corrosifs ou caustiques.
2.3 Caractéristiques techniques
La fabrication et le fonctionnement de ce produit répondent
aux directives européennes en vigueur ainsi qu'aux condi-
tions complémentaires requises par le pays concerné. La
conformité a été confirmée par le label CE. La déclaration de conformité
du produit peut être consultée sur le site Internet de www.buderus.de/
konfo ou auprès de la succursale Buderus compétente.
Caractéristiques techniques
Dimensions (l × h × p)
Section maximale du conduc-
teur (bornes de raccordement)
Tensions nominales :
• BUS
• Alimentation électrique du
module
Interfaces
Puissance absorbée
température ambiante admissi-
ble
Type de protection
Tab. 2
3 Installation
3.1

Montage

B Retirer le couvercle ( fig. 3, page 50)
B Monter le module ( fig. 4, page 50)
B Fixer le module ( fig. 5, page 50)
Branchement électrique
3.2
Connexions et interfaces
Légende fig. 6, page 51:
7,5 V DCRaccordement bloc d'alimentation
EMS Raccordement EMS-BUS
LAN Raccordement LAN (RJ45)
RESET Touche RESET
Prémonter les raccords et raccorder les câbles
B Ouvrir les raccords en fonction du diamètre du câble et découper sur
un côté ( fig. 7, page 51).
B Monter les raccords et raccorder les câbles (
Raccordement de la connexion BUS
B Raccorder le participant BUS avec deux raccords BUS en série (
fig. 6, page 51) ou le participant BUS [B] par un boîtier de distribu-
tion [A] en étoile ( fig. 9, page 51).
La longueur maximale des connexions entre tous les par-
ticipants BUS est de 50 m (type de câble par ex. LiYCY 2
x 0,75 (TP)). Si cette longueur est dépassée, l'installa-
tion ne peut pas être mise en service.
B Pour éviter les influences inductives : poser tous les câbles basse ten-
sion séparément des câbles conducteurs de tension réseau (distance
minimale 100 mm).
Logamatic web KM200 – 6 720 802 642 (2012/08)
151 × 184 × 61 mm (autres dimen-
sions fig. 2, page 50)
2
2,5 mm
• 12 V à 15 VCD (câbles sans pola-
rité)
• Bloc d'alimentation joint
230 VCA/7,5 VCD, 700 mA
• EMS-BUS
• LAN : 10/100 MBit/s (RJ45)
1,5 VA
0 ... 50 °C
IP20
fig. 8, page 51).
B En cas d'effets inductifs externes, utiliser des câbles blindés.
Les câbles sont ainsi protégés contre des influences inductives exté-
rieures (p. ex. câbles à courant fort, conducteurs aériens, postes de
transformation, postes de radio ou de télévision, stations radioama-
teurs, micro-ondes, ou autres).
B Monter le couvercle et insérer le bloc d'alimentation joint.
4

Mise en service

Si les connexions BUS et LAN ne sont pas établies lors de
la mise en service, le LED sur le module est sur rouge en
permanence.
Le routeur doit être réglé comme suit :
• DHCP actif
• Ports 5222 et 5223 non verrouillés
• Adresse IP libre disponible
• Filtrage d'adresse (filtre MAC) adapté au module.
Le module reçoit automatiquement une adresse IP du routeur. Le nom et
l'adresse du serveur cible sont enregistrés dans les réglages de base.
Avec la connexion Internet, le module se connecte automatiquement sur
le Buderus-Server.
Le routeur ne doit pas être impérativement connecté sur Internet. Le
module peut aussi fonctionner exclusivement sur le réseau local. Dans
ce cas, il n'est pas possible d'accéder à l'installation de chauffage par
Internet ni d'actualiser le logiciel du module automatiquement.
Lors du premier démarrage de l'App EasyControl le programme vous
demande de saisir le nom de l'identifiant préréglé en usine ainsi que le
mot de passe. Les données de l'identifiant sont imprimées sur la plaque
signalétiques du module.
Plaque signalétique
Légende fig. 10, page 51:
[1] Plaque signalétique avec identifiant, adresse MAC et numéro de
série
[2] Interrupteur de codage (hors fonction)
Tester la connexion (avec le circuit de chauffage connecté 1)
Vous pouvez vérifier si le module communique correctement avec l'ins-
tallation de chauffage.
B Appuyer rapidement sur la touche RESET (
modifier le mode de fonctionnement pour le circuit de chauffage 1 sur
le module de commande.
La modification s'affiche sur l'écran correspondant (LED) du module
de commande.
B Pour terminer le test, régler à nouveau le mode souhaité.
Réinitialiser les réglages personnels (reste)
Si vous avez oublié votre identifiant ou votre mot de passe :
B Appuyer sur la touche RESET (
5 secondes.
Les paramètres d'identification réglés en usine sont réinitialisés.
5

Protection de l'environnement/Recyclage

La protection de l'environnement est un principe fondamental du groupe
Bosch.
Pour nous, la qualité de nos produits, la rentabilité et la protection de
l'environnement constituent des objectifs aussi importants l'un que
l'autre. Les lois et les règlements concernant la protection de l'environ-
nement sont strictement observés.
Pour la protection de l'environnement, nous utilisons, tout en respectant
les aspects économiques, les meilleurs technologies et matériaux possi-
bles.
Installation 3
fig. 6, page 51) pour
fig. 6, page 51) pendant au moins
