5Montage
5.1
Elektromagnetische Verträglichkeit EMV
Vorschriften und Richtlinien
Die Buderus Fernwirkmodems Logamatic
– Easycom,
– Easycom PRO und
– Easycom PRO GSM
entsprechen den jeweils gültigen Vorschriften und
Richtlinien nach VDE 0100 (Energieanlagen) und
VDE 0800 (Fernmeldetechnik) sowie DIN EN 50081-1,
DIN EN 50081-2,
DIN EN 555022,
und EN 61000-5.
Installation
Für einen störungsfreien Betrieb des Logamatic Fern-
wirksystems ist der Einfluss übermäßig starker Stör-
quellen durch eine geeignete Installation zu vermei-
den.
5.2
Montage des Fernwirkmodems Easycom oder Easycom PRO (GSM)
Wandmontage
Für die Wandmontage des Fernwirkmodems liegt dem
Gerät eine ausführliche Montageanleitung bei. Der für
die Montage erforderliche Platzbedarf entspricht den
Abmessungen (Technische Daten der Fernwirkmodems
13/1,
21/1
bzw. 22/1). Beim Easycom PRO muss der
Montageplatz einen Freiraum von mind. 300 mm
nach oben aufweisen ( 51/1).
Für die Planung ist besonders der Abschnitt „Instal-
lation" im Unterkapitel 5.1 (EMV-gerechte Installa-
tion) zu beachten (Technische Daten der Fernwirk-
modems
13/1,
21/1
bzw. 22/1).
Spannungsversorgung
Die Spannungsversorgung (230 V AC) des Fernwirk-
modems muss auf jeden Fall angeschlossen werden.
Der Elektroanschluss darf nur von einer konzessio-
nierten Fachfirma ausgeführt werden.
Es wird empfohlen, die Spannungsversorgung des
Fernwirkmodems unabhängig vom Heizungsnotschal-
ter zu installieren. Damit ist eine Meldung über das
Ausschalten der Heizungsanlage an die festgelegten
Anrufziele möglich. Das Fernwirkmodem sollte auch
nicht an denselben Stromkreis angeschlossen werden,
über den Pumpen, Mischer, Schütze, Relais und
Leuchtstofflampen in der Anlage vorrangig angesteu-
ert werden. Ist der gemeinsame Anschluss an einen
Stromkreis nicht zu vermeiden, sind zusätzliche Siche-
rungen und Schalteinrichtungen vorzusehen, die eine
störungsfreie Funktion des Fernwirkmodems gewähr-
leisten.
DIN EN 61000-4
51/1
Fernwirkmodem installiert, ist darauf zu achten, dass
eine eventuelle Telefonanlage ebenfalls „notbetriebs-
fähig" ist (Technische Daten des Notstrommoduls
Regelgeräte-Anschluss
Der Anschluss des Regelgeräts ist abhängig vom Regel-
system und dem dazu passenden Typ des Fernwirk-
modems ( Unterkapitel 5.3 auf Seite 53 ff.).
Planungsunterlage Logamatic Fernwirksystem und Gateways – 06/2005
Kabel mit Versorgungsspannungen (230 oder
400 V AC) sollten nicht parallel zu Kleinspannungs-
kabeln (BUS-Kabel, Fühlerkabel, Telefonkabel, Fern-
bedienungskabel) verlaufen. Anderenfalls ist eine
Abschirmung aller Kleinspannungskabel zwingend
erforderlich. Besonders ist auf die korrekte Erdung
der gesamten Anlage sowie den fehlerfreien An-
schluss des Schutzleiters (PE) zu achten.
Zum Anschluss von Fühlern und für BUS-Verbin-
dungen sind abgeschirmte Kabel von Vorteil
(Abschirmung einseitig auf Elektronikmasse legen).
Die Montage des Fernwirkmodems und anderer Sys-
temkomponenten sollte nicht an der Kesselverklei-
dung, nicht in Brennernähe und auch nicht inner-
halb eines Schaltschranks eingeplant werden. An
diesen und ähnlichen Montageorten besteht in Ab-
hängigkeit von der Installation die Gefahr stärkerer
Störeinstrahlung. Im Zweifelsfall ist die separate
Montage an der Wand vorzuziehen.

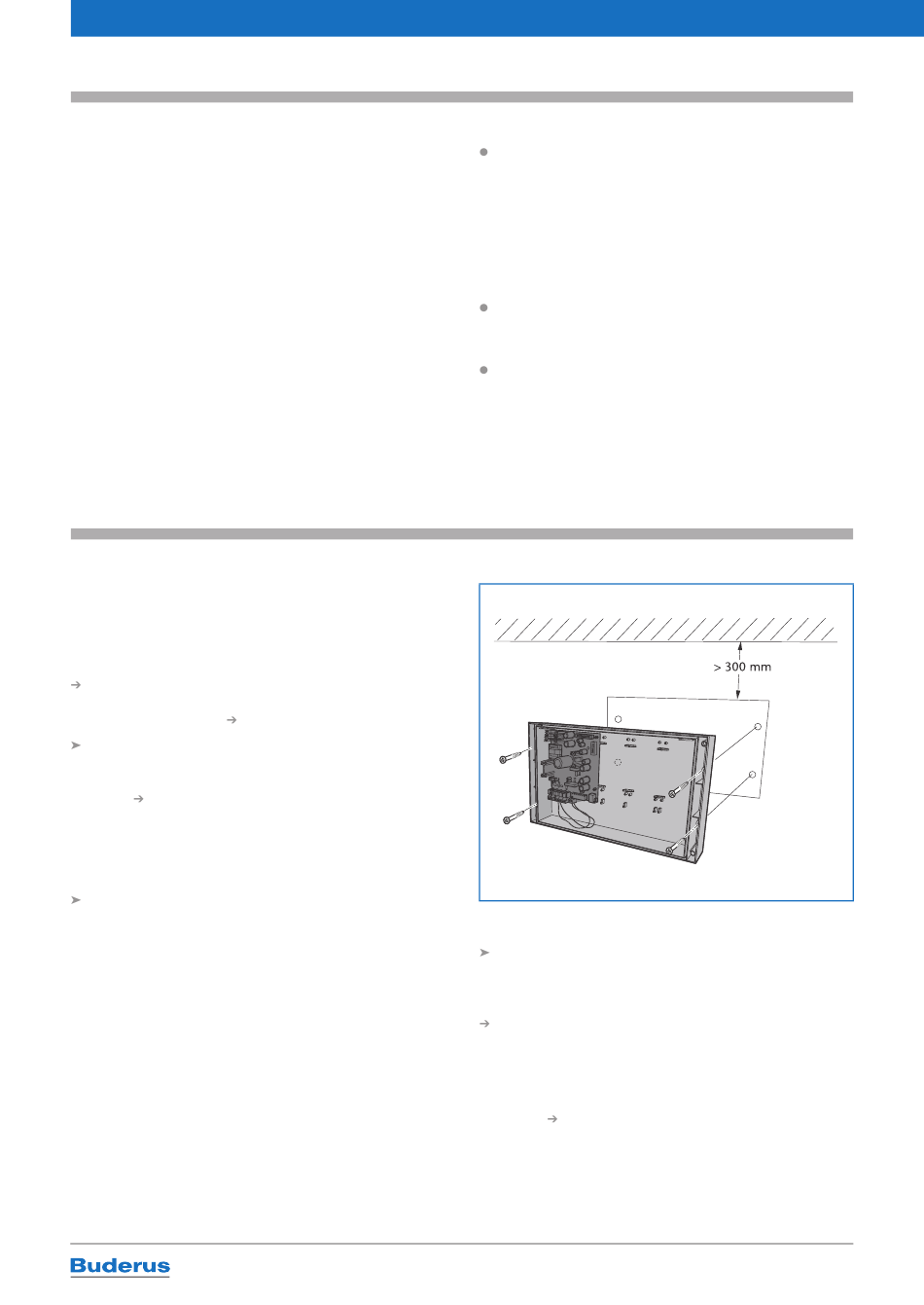

Erforderlicher Freiraum oberhalb des Easycom PRO
Wird in einer Anlage das Notstrommodul für das
20/4).
Montage 5
