Komponenten des Logamatic Fernwirksystems und der Gateways 2
2.2.2 Funktionsbeschreibung für Fernwirkmodem Logamatic Easycom
Telefonanschluss
In der Heizungsanlage ist ein analoger, möglichst se-
parater, Telefonanschluss bereitzustellen. Um einen
ISDN-Anschluss nutzen zu können, ist zwischen dem
Fernwirkmodem Logamatic Easycom und dem NTBA
ein als Zubehör erhältlicher Analog/Digital-Wandler
(a/b-Wandler) einzusetzen oder eine vorhandene Tele-
fonanlage zu verwenden.
Kommunikation mit Logamatic Regelsystemen
Die Kommunikation zwischen dem Fernwirkmodem
Logamatic Easycom und dem Regelsystem erfolgt über
eine digitale Schnittstelle. Wahlweise können die Re-
gelsysteme Logamatic 2000, 4000 und EMS ange-
schlossen werden.
Bei Logamatic 4000 können bis zu 15 verschiedene Re-
gelgeräte an eine Anlage angeschlossen werden. Die
Kommunikation erfolgt über eine zweiadrige ECO-
CAN-Bus-Leitung.
Bei Logamatic EMS-Systemen erfolgt die digitale Kom-
munikation sowohl mit dem Wärmeerzeuger (inkl.
digitalem Feuerungsautomat) als auch mit dem Regel-
gerät (inkl. aller angeschlossenen Module) über EMS-
Bus.
Logamatic Easycom: Parametriersoftware
11/1

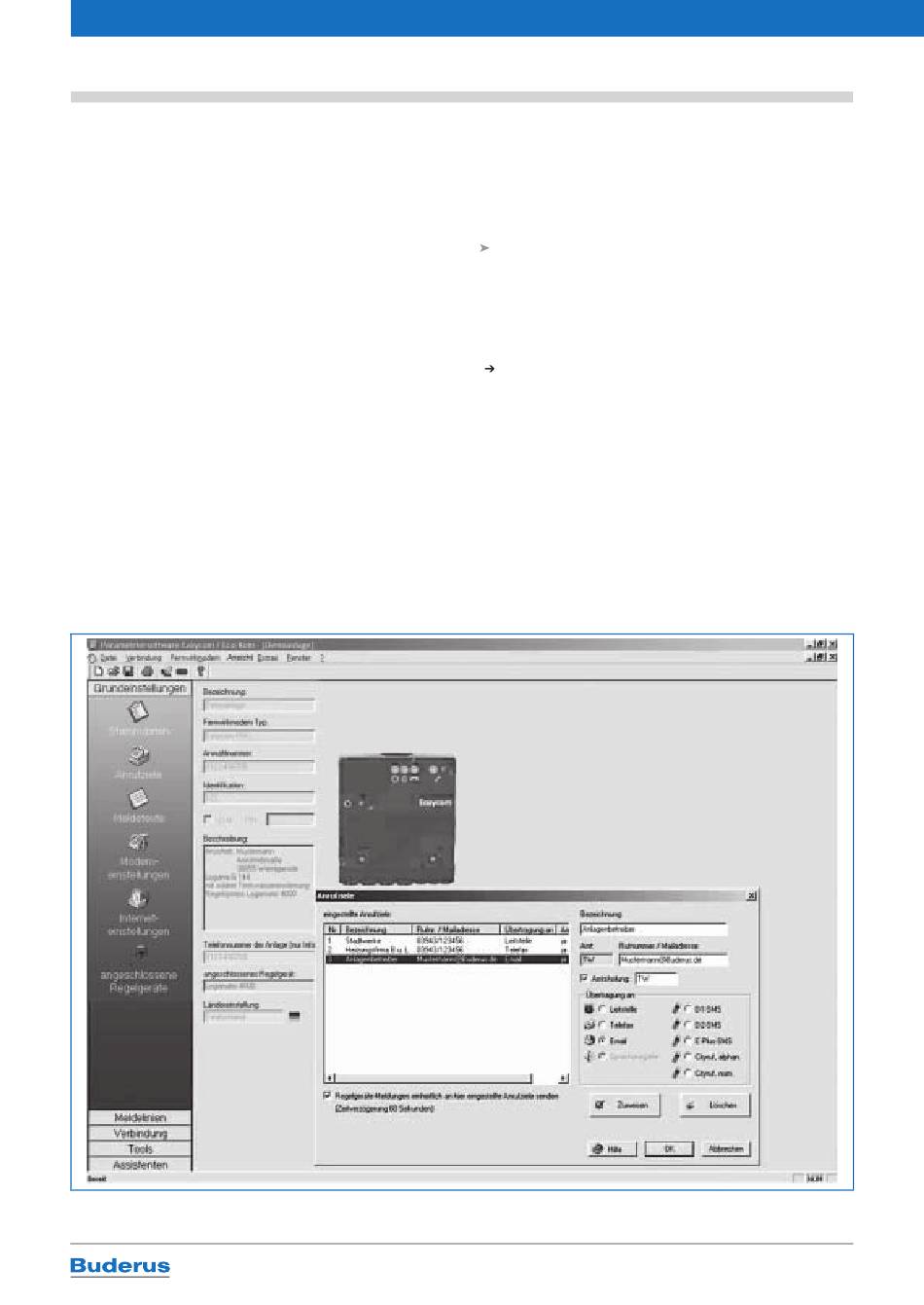

Bildschirmansicht der Parametriersoftware für das Fernwirkmodem Logamatic Easycom (Beispiel)
Bei Logamatic 2000 (Ecomatic HS2105, Logamatic
2107) wird die Datenverbindung über die serielle
Schnittstelle RS232 hergestellt. Hierfür ist das Regelge-
rät mit einem Kommunikationsmodul KM271 zu er-
gänzen.
FM244 kombiniert werden.
Störmeldungen an Anrufziele weiterleiten
Je Meldelinie sind maximal drei unterschiedliche An-
rufziele frei kombinierbar, deren Einstellung und Para-
metrierung über die mitgelieferte Parametriersoftware
( 11/1) möglich ist.
Als Rufzielarten für automatische Stör- und Fehlermel-
dungen sind möglich:
– Telefax
– SMS über Mobiltelefon (Netzbetreiber in Deutsch-
– Cityruf (numerisch oder alphanumerisch)
– PC-Leitstelle (ECO-MASTERSOFT)
– E-Mail
Planungsunterlage Logamatic Fernwirksystem und Gateways – 06/2005
Das KM271 kann nicht mit einem Solarmodul
land D1, Vodafone und E-Plus, in Österreich A1 und
in der Schweiz Swisscom)
11
