Komponenten des Logamatic Fernwirksystems und der Gateways 2
2.2
Fernwirkmodem Logamatic Easycom
2.2.1 Kurzbeschreibung
Anwendungsmöglichkeiten
Das Fernwirkmodem Logamatic Easycom ist ein Gerät
zur Bedienung, Diagnose (z. B. für Servicezwecke) und
Wartung von Heizungsanlagen mit digitalen Regelge-
räten des Systems Logamatic aus der Ferne.
Das Fernwirkmodem eignet sich zur Fernüberwachung
mit automatischer Störmeldung an unterschiedliche
Kommunikationseinrichtungen. Es bietet einen kos-
tengünstigen Einstieg in die Fernüberwachung bei Nut-
zung vorhandener Meldeziele (z. B. Telefax, E-Mail,
1)
SMS)
.
Telefonanschluss und Inbetriebnahme
– Analoger Telefonanschluss oder
mit Adapter (a/b-Wandler) über eine ISDN-Anlage
– Inbetriebnahme über mitgelieferte Windows-Soft-
ware und Parametrierkabel (Lieferumfang des Gerä-
tes). Schnittstelle RS232 oder USB erforderlich (USB-
Konverter als Zubehör erhältlich)
Kommunikation mit dem Regelsystem
– ECOCAN-BUS-Schnittstelle zu digitalen Regelgerä-
ten des Systems Logamatic 4000 (inkl. Unterstatio-
nen bzw. Funktionserweiterungen im ECOCAN-BUS-
Verbund)
– EMS-BUS-Schnittstelle zu Regelgeräten des Systems
Logamatic EMS (inkl. Brennerautomaten SAFe,
UBA3)
– RS232-Schnittstelle zu einem digitalen Regelgerät
des Systems Logamatic 2000 (z. B. Verbindung mit
speziellem RS232-Adapterkabel (Zubehör) zwischen
Logamatic Easycom und Kommunikationsmodul
KM271 (Zubehör) im Regelgerät Logamatic 2107)
Rufzielarten für automatische Störmeldungen
– Telefax
– SMS über Mobiltelefon (Netzbetreiber in Deutsch-
land D1, Vodafone und E-Plus, in Österreich A1 und
in der Schweiz Swisscom)
– Cityruf (numerisch oder alphanumerisch)
– PC-Leitstelle (ECO-MASTERSOFT)
– E-Mail

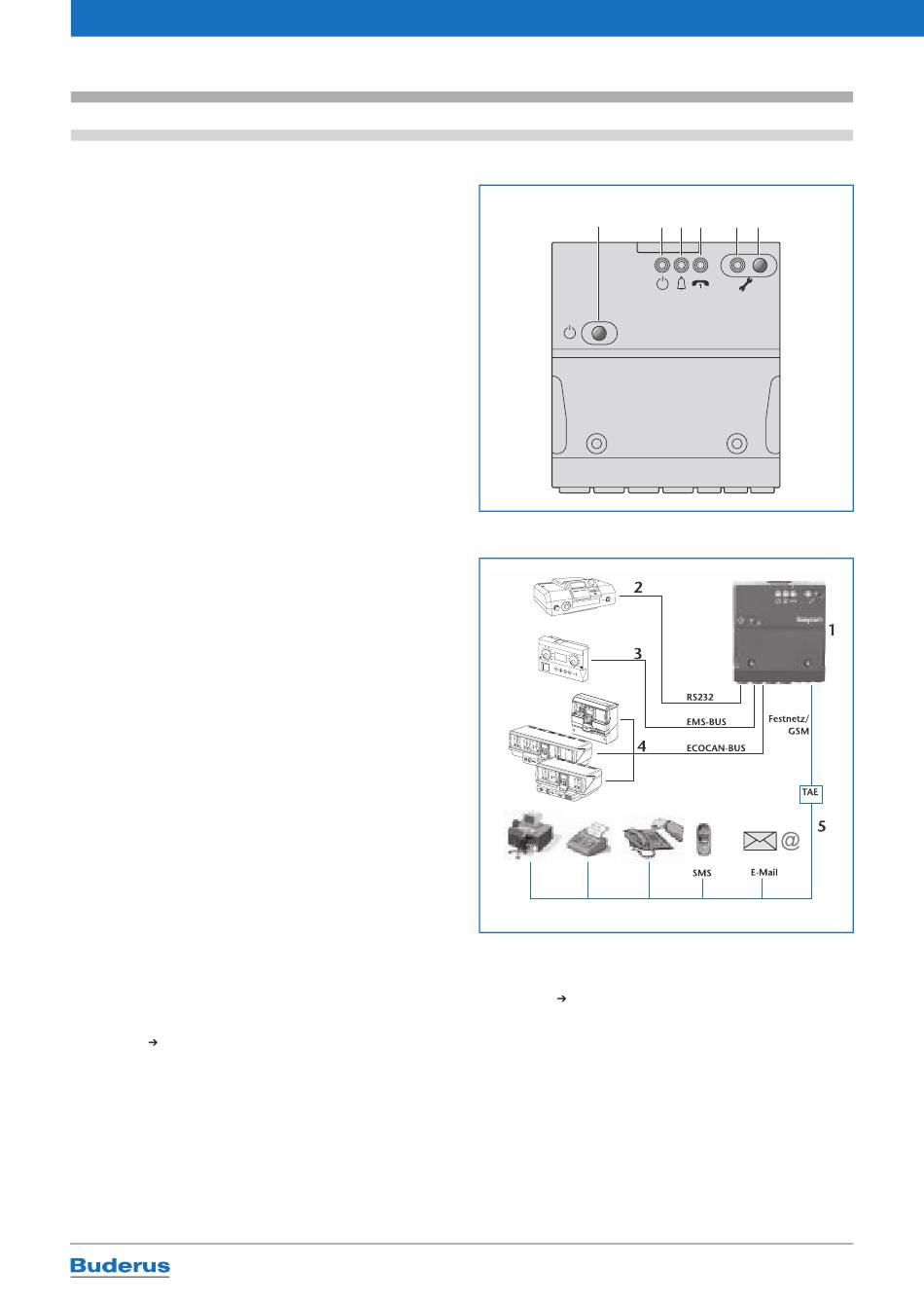

Bildlegende (
9/1)
1 Betriebsschalter
2 Anzeige (LED) Betriebsbereitschaft
3 LED Meldung
4 LED Telefonleitung belegt
5 LED Wartung
6 Taste Wartung bzw. Neustart
1)
maximal drei Anrufziele frei kombinierbar
9/1
1)
9/2
Bildlegende (
1 Fernwirkmodem Logamatic Easycom
2 Kommunikation über RS232-Schnittstelle
3 Kommunikation über EMS-BUS-Schnittstelle
4 Kommunikation über ECOCAN-BUS-Schnittstelle
5 Fernwirken über Telefonanschluss mit den Rufzielarten
Planungsunterlage Logamatic Fernwirksystem und Gateways – 06/2005
1
2 3 4
Fernwirkmodem Logamatic Easycom
Anschlussmöglichkeiten am Fernwirkmodem Logamatic
Easycom
9/2)
mit einem digitalen Regelgerät des Systems Logamatic 2000
(z. B. Logamatic 2107)
mit Regelgeräten des Systems Logamatic EMS
(z. B. Basiscontroller Logamatic BC10)
mit digitalen Regelgeräten des Systems Logamatic 4000
PC, Fax, Telefon, Cityruf, SMS, Internet und E-Mail
5
6
9
