2
Komponenten des Logamatic Fernwirksystems und der Gateways
2.10
Gateway Logamatic ECO-PORT zur Kommunikation mit einem übergeordneten
Regelsystem (MOD-BUS-Protokoll)
2.10.1 Kurzbeschreibung
Anwendungsmöglichkeiten
Der nachrüstbare Schnittstellenwandler (RS485-Gate-
way) Logamatic ECO-PORT ermöglicht die Kommuni-
kation der digitalen Regelgeräte Logamatic 4211 oder
Logamatic 4311 bzw. 4312 einer Heizungsanlage mit
übergeordneten Fremdregelsystemen.
Mit dem Logamatic ECO-PORT sind die wichtigsten In-
formationen und Bediengrößen aus der gesamten Hei-
zungsanlage, welche mit den Regelgeräten Logamatic
4211 oder 4311 bzw. 4312 ausgestattet ist, zu einer
Fremdregelung übertragbar. Die Daten lassen sich dort
darstellen und weiterverarbeiten oder über einen
Zugriff verändern. Der Schnittstellenwandler Loga-
matic ECO-PORT ermöglicht die Integration in eine
bestehende Gebäudeautomation über die standardi-
sierte RS485-Schnittstelle und das MOD-BUS-Protokoll.
Außerdem hat der Schnittstellenwandler Logamatic
ECO-PORT Zusatzklemmen zur Aufschaltung analoger
Signale für einfache Fremdregelsysteme.
Digitale BUS-Kommunikation
– Abfrage von Temperaturmesswerten der Heizkessel,
der Heizkreise und der Trinkwassererwärmung aus
der gesamten Heizungsanlage
– Verändern von Sollwerten der angeschlossenen
Wärmeerzeuger und -verbraucher
– Abfrage und Betriebsarten-Umschaltung der Heiz-
kreise und der Trinkwassererwärmung
– Weiterleiten von Störmeldungen
– Abfrage der Stellposition der Handschalter an den
Funktionsmodulen der digitalen Regelgeräte Loga-
matic 4211 oder 4311 bzw. 4312
Datenaustausch über Zusatzklemmen am
Logamatic ECO-PORT
– Wärmeanforderung über externes Signal (analoger
Eingang 0 – 10 V)
– Erfassen von maximal vier potenzialfreien Betriebs-
oder Störmeldungen über digitale Eingänge
Lieferumfang
– Gateway Logamatic ECO-PORT ( 36/1)
– Technische Dokumentation mit Referenzliste der
Protokoll- und Datenpunkte
Hinweise zur Montage des Logamatic ECO-PORT
finden Sie im Unterkapitel 5.4,
36
Seite 55.
Planungsunterlage Logamatic Fernwirksystem und Gateways – 06/2005

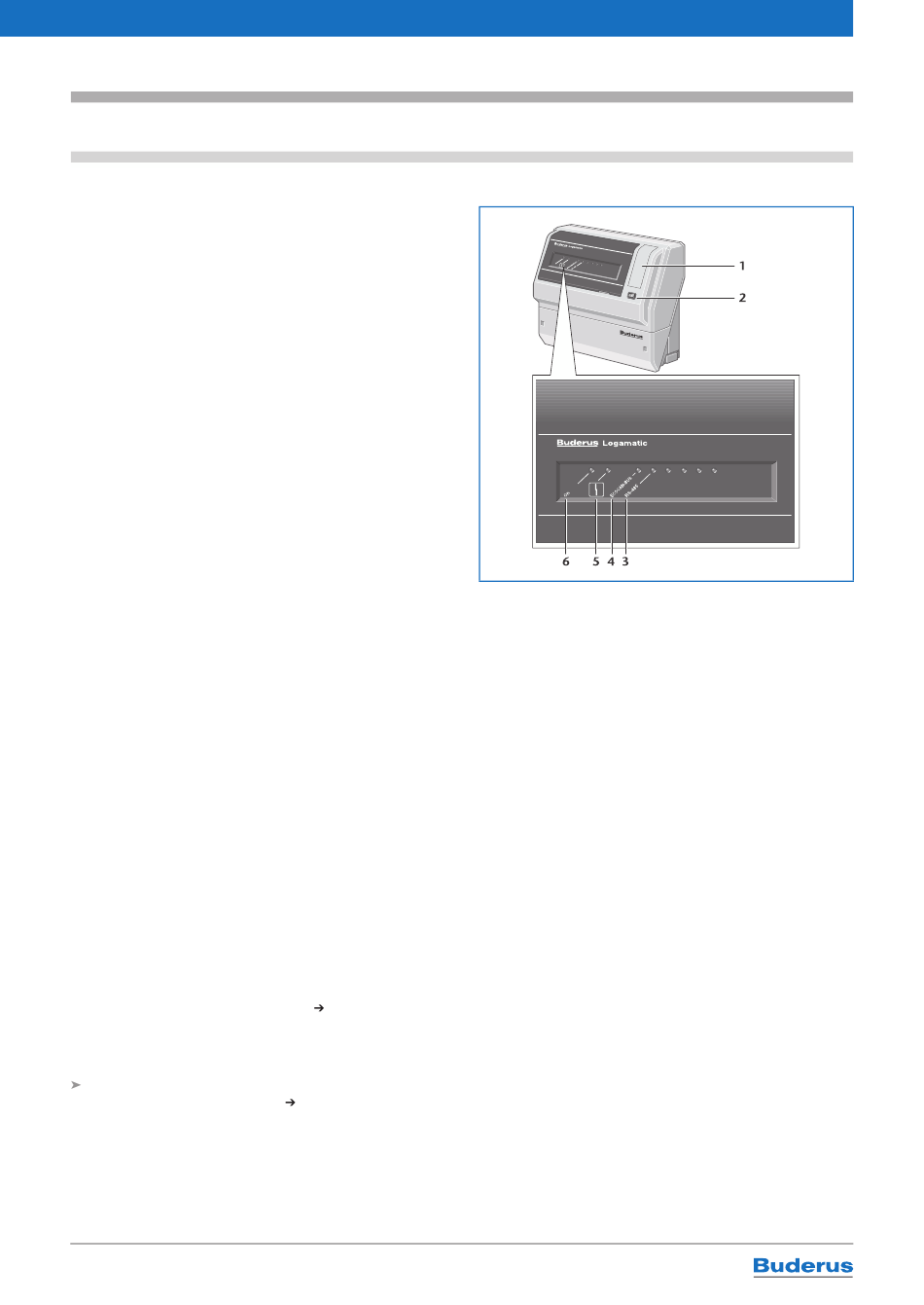

36/1
Gateway Logamatic ECO-PORT
Bildlegende
1 Abdeckung für Gerätesicherung
2 Schalter Ein/Aus
3 Schnittstelle RS485 Datenkommunikation aktiv
4 Schnittstelle ECOCAN-Bus Datenkommunikation aktiv
5 LED Störung
6 LED Netz ein/aus
