Komponenten des Logamatic Fernwirksystems und der Gateways 2
Logamatic Service Key: Anschlussmöglichkeiten

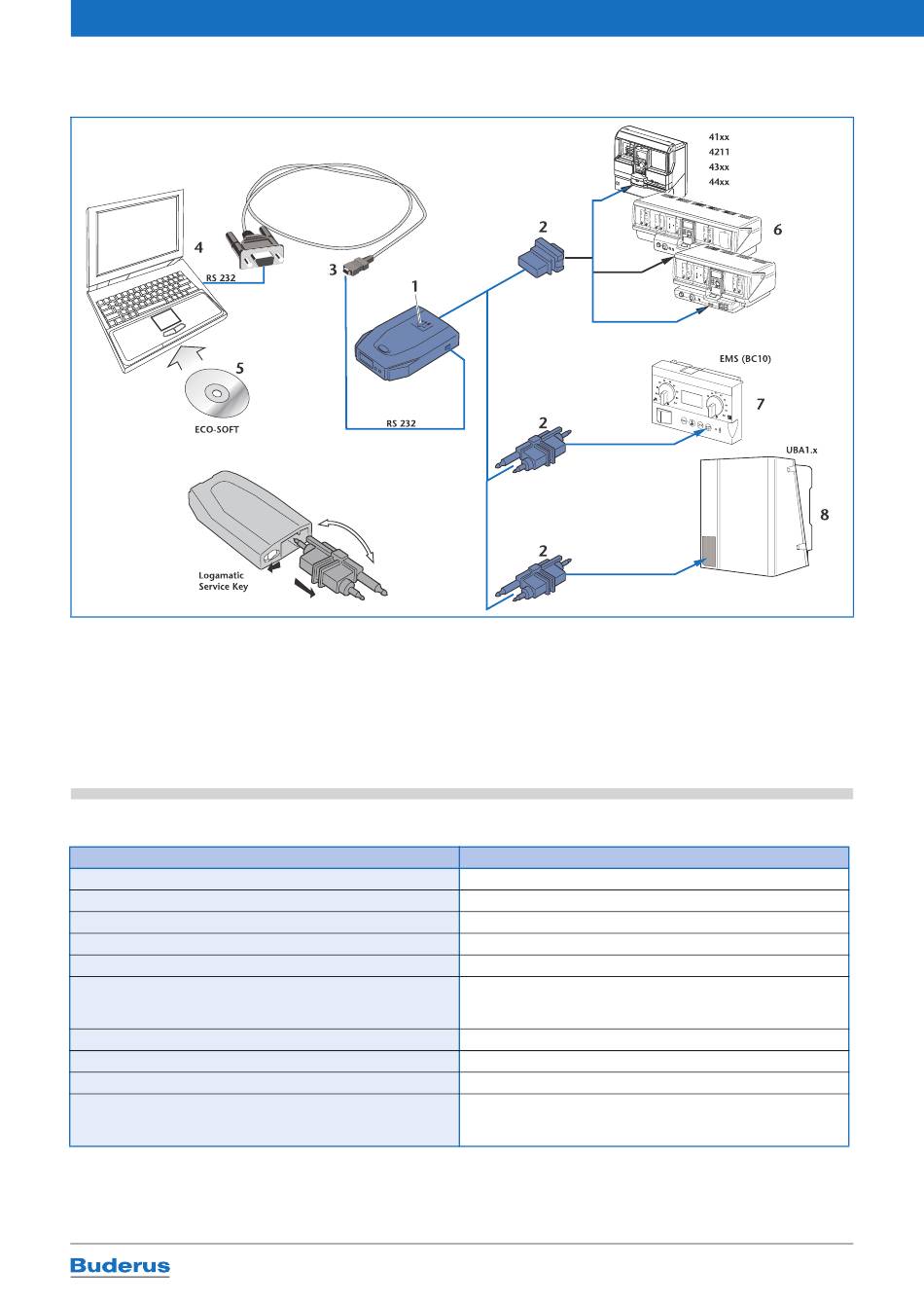

27/1 Anschlussmöglichkeiten des Diagnosesteckers Logamatic Service Key zur Bedienung, Service-Diagnose und Wartung von Heizungsanlagen
Bildlegende
1 Logamatic Service Key
2 Logamatic-Verbindungsstecker ECOCAN, EMS, UBA1.x
3 RS232-Verbindungskabel zwischen Service Key und PC
4 PC mit RS232-Schnittstelle
(Konverterkabel USB-RS232 als Zubehör erhältlich)
5 Service-Software Logamatic ECO-SOFT (Zusatzausstattung)
2.4.2 Technische Daten für Diagnosestecker Logamatic Service Key
Diagnosestecker
Abmessungen B/H/L
Gewicht
Betriebsspannung (bei 50 Hz ± 4 %)
Leistungsaufnahme
Schutzart
Schnittstelle zu PC oder Notebook
Kommunikation Logamatic 4000
Kommunikation Logamatic EMS
Firmware
Umgebungstemperaturen
Betrieb
Transport
27/2 Technische Daten des Diagnosesteckers Logamatic Service Key
6
7
8
Planungsunterlage Logamatic Fernwirksystem und Gateways – 06/2005
Anschlussmöglichkeit an digitale Regelgeräte des Systems
Logamatic 4000
Anschlussmöglichkeit an Regelgeräte des Systems
Logamatic EMS (Basiscontroller Logamatic BC10)
Anschlussmöglichkeit an den Universellen Brennerautomaten
UBA1.x des Wandheizkessels (ab Service Key V2.1)
Logamatic Service Key
56/21/100 mm
0,2 kg
5 – 24 V DC (über Regelgerät)
5 VA
IP 40
RS232, max. 4m
(Kabel 2 m im Lieferumfang)
USB-Anschluss PC/Notebook über Konverter möglich
ECOCAN-BUS (Service-Schnittstelle Regelgerät)
EMS-BUS (Service-Schnittstelle Regelgerät)
Flash-Speicher, updatefähig
+5 ... +50 °C
–20 ... +55 °C
