Komponenten des Logamatic Fernwirksystems und der Gateways 2
2.3
Fernwirkmodem Logamatic Easycom PRO und Easycom PRO GSM (Mobilfunk)
2.3.1 Kurzbeschreibung
Anwendungsmöglichkeiten
Das Fernwirkmodem Logamatic Easycom PRO ist ein
Gerät für "PROfessionelle Anwendungen" mit erweiter-
tem Funktionsumfang zur Bedienung, Diagnose (für
Servicezwecke), Fernüberwachung und Fernparamet-
rierung von Heizungsanlagen mit digitalen Regelgerä-
ten des Systems Logamatic.
Das Fernwirkmodem eignet sich zur Fernüberwachung
mit automatischer Störmeldung an unterschiedliche
Kommunikationseinrichtungen. Es bietet einen modu-
lar nachrüstbaren/erweiterbaren Aufbau zum An-
schluss diverser bauseitiger Komponenten (Meldeein-
richtungen, Zähler, Analogsignale 0 – 10 V, Fühler,
Schalteinrichtungen), ein Klartextdisplay zur Anzeige
des aktuellen Status, einen integrierten Historienspei-
cher zur Langzeitdatenaufzeichnung etc. Die vielfälti-
gen Anschlussmöglichkeiten für bauseitige Kompo-
nenten ermöglichen den Einsatz auch für DDC-/GLT-
bzw. für Schaltschrank-Anwendungen.
Telefonanschluss und Inbetriebnahme
– Easycom PRO ("Festnetz"): Analoger Telefonan-
schluss oder mit Adapter (a/b-Wandler) über eine
ISDN-Anlage
– Easycom PRO GSM: Betrieb über GSM-Mobilfunk-
netz Mobilfunkvertrag bauseitig oder auf Anfrage
– Inbetriebnahme über Windows-Software und Para-
metrierkabel (Lieferumfang des Geräts). Schnittstel-
le RS232 oder USB erforderlich (USB-Konverter als
Zubehör erhältlich)
Kommunikation mit dem Regelsystem
– ECOCAN-BUS-Schnittstelle zu digitalen Regelgerä-
ten des Systems Logamatic 4000 (inkl. Unterstatio-
nen bzw. Funktionserweiterungen im ECOCAN-BUS
Verbund)
– EMS-BUS-Schnittstelle zu Regelgeräten des Systems-
Logamatic EMS (inkl. Brennerautomaten
SAFe/UBA3)
– RS232-Schnittstelle zu einem digitalen Regelgerät
des Systems Logamatic 2000; Verbindung mit spezi-
ellem RS232-Adapterkabel (Zubehör) zwischen
Logamatic Easycom und Kommunikationsmodul
KM271 (Zubehör) im Regelgerät Logamatic 2107
Rufzielarten für automatische Störmeldungen
– Telefax
– SMS über Mobiltelefon (Netzbetreiber DE: D1/Voda-
fone/E-Plus; AT:A1; CH: Swisscom)
– Cityruf (numerisch oder alphanumerisch)
– PC-Leitstelle (ECO-MASTERSOFT)
– E-Mail
1)
maximal 16 Anrufziele frei kombinierbar
15/1

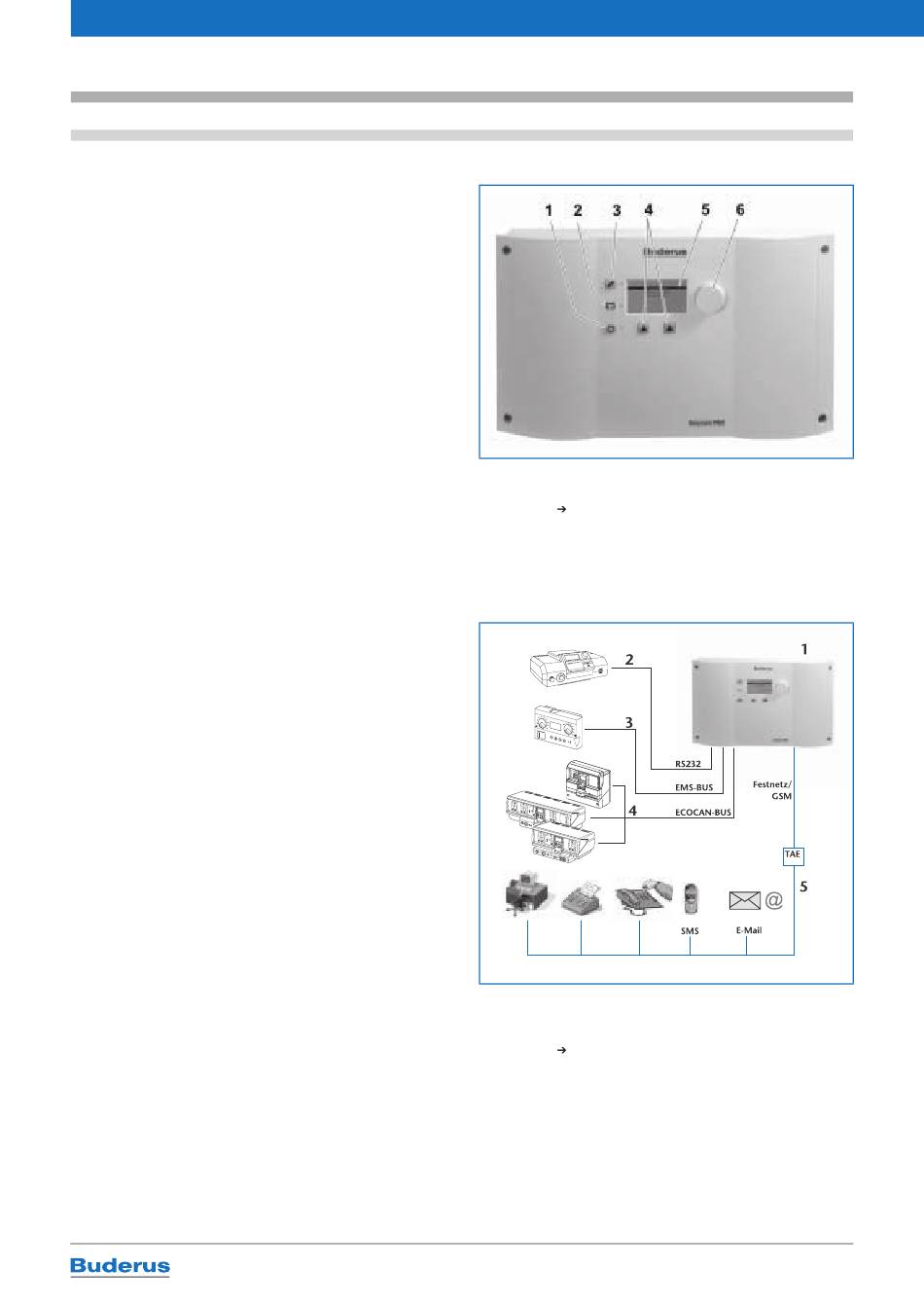

Bildlegende (
1 Betriebsschalter
2 Anzeige (LED) Notstrombetrieb (Akku)
3 Taste Wartung bzw. Neustart
4 Bedientasten
5 LCD Display
6 Drehknopf, Bedienung durch „Drücken und Drehen"
15/2
1)
Bildlegende (
1 Fernwirkmodem Logamatic Easycom PRO (Festnetz/GSM)
2 Kommunikation über RS232-Schnittstelle mit einem digitalen Re-
3 Kommunikation über EMS-BUS-Schnittstelle mit Regelgeräten des
4 Kommunikation über ECOCAN-BUS-Schnittstelle
5 Fernwirken über Telefonanschluss mit den Rufzielarten
Planungsunterlage Logamatic Fernwirksystem und Gateways – 06/2005
Fernwirkmodem Logamatic Easycom PRO
15/1)
Anschlussmöglichkeiten am Fernwirkmodem Logamatic
Easycom PRO
15/2)
gelgerät des Systems Logamatic 2000 (z. B. Logamatic 2107)
Systems Logamatic EMS (z. B. Basiscontroller Logamatic BC10)
mit digitalen Regelgeräten des Systems Logamatic 4000
PC, Fax, Telefon, Cityruf, SMS, Internet und E-Mail
15
