2
Komponenten des Logamatic Fernwirksystems und der Gateways
2.13
PC-Modem
Für den Betrieb der PC-Software über die Telefonleitung
ist ein handelsübliches analoges PC-Modem erforder-
lich. Die werkseitigen Einstellungen der PC-Software
zum Logamatic Fernwirksystem sind auf spezielle Mo-
dem-Typen abgestimmt.
Für andere als die von Buderus freigegebenen Modem-
typen kann eine Funktion nicht gewährleistet werden.
Passende Geräte werden von Buderus als Handelsware
angeboten (siehe Buderus-Katalog „Heiztechnik", Zu-
behör Easycom).
2.14
Schalteinheit externe Störmeldung W 002 für Wandheizkessel mit UBA1
mit Regelgerät Logamatic ERC bzw. RC oder ohne Logamatic-Regelgerät
Die Schalteinheit W 002 ist in der Nähe des Wandheiz-
kessels oder des Fernwirkmodems anzubringen und
eignet sich für die Übertragung externer Störmeldun-
gen von einem Gas-Umlaufwasserheizer Logamax
oder einem Gas-Brennwertkessel Logamax plus zum
Fernwirkmodem Logamatic Easycom (PRO) (GSM). Die
Schalteinheit darf nur mit abgeschirmtem Kabel in-
stalliert werden.
Tritt eine Störung auf, gibt die Schalteinheit W 002
eine Meldung „Sammelstörung" aus. Die Sammelstör-
meldung lässt sich auf eine der potenzialfreien Ein-
gangsklemmen des Fernwirkmodems aufschalten. Die
Übertragung mit der Schalteinheit funktioniert nur
unidirektional, d. h. ein Eingreifen in die Regelung ist
nicht möglich.
Die Kombination der Schalteinheit W 002 mit den Re-
gelgeräten Logamatic ERC, RC, 4121, 4122 und 4126
zur Anzeige einer Sammelstörmeldung ist möglich. Je-
doch ist eine Kombination dieser Schalteinheit mit
dem älteren Regelgerät Logamatic HW4201 nicht
möglich. Nur für den Fall, dass kein Logamatic-Regel-
gerät vorhanden ist, lässt sich der UBA des Wandheiz-
kessels über eine externe Sollwertvorgabe (analoges
Signal 0 – 10 V) ansteuern.
Technische Daten
Betriebsspannung
Externe Sollwertvorgabe
Relais Sammelstörung
40/1
Technische Daten der Schalteinheit W 002
40
W 002
über Heizkessel
0 – 10 V (15 – 90 °C)
max. 230 V / 2 A
Planungsunterlage Logamatic Fernwirksystem und Gateways – 06/2005
Die Verwendung von ISDN-PC-Karten ist nicht
möglich.
Welche aktuellen PC-Modems Buderus empfiehlt,
ist auf der Homepage www.buderus.de nachzule-
sen. Für andere als die von Buderus freigegebenen
PC-Modemtypen kann die Funktion nicht gewähr-
leistet werden.
1
2
3
78
128
40/2

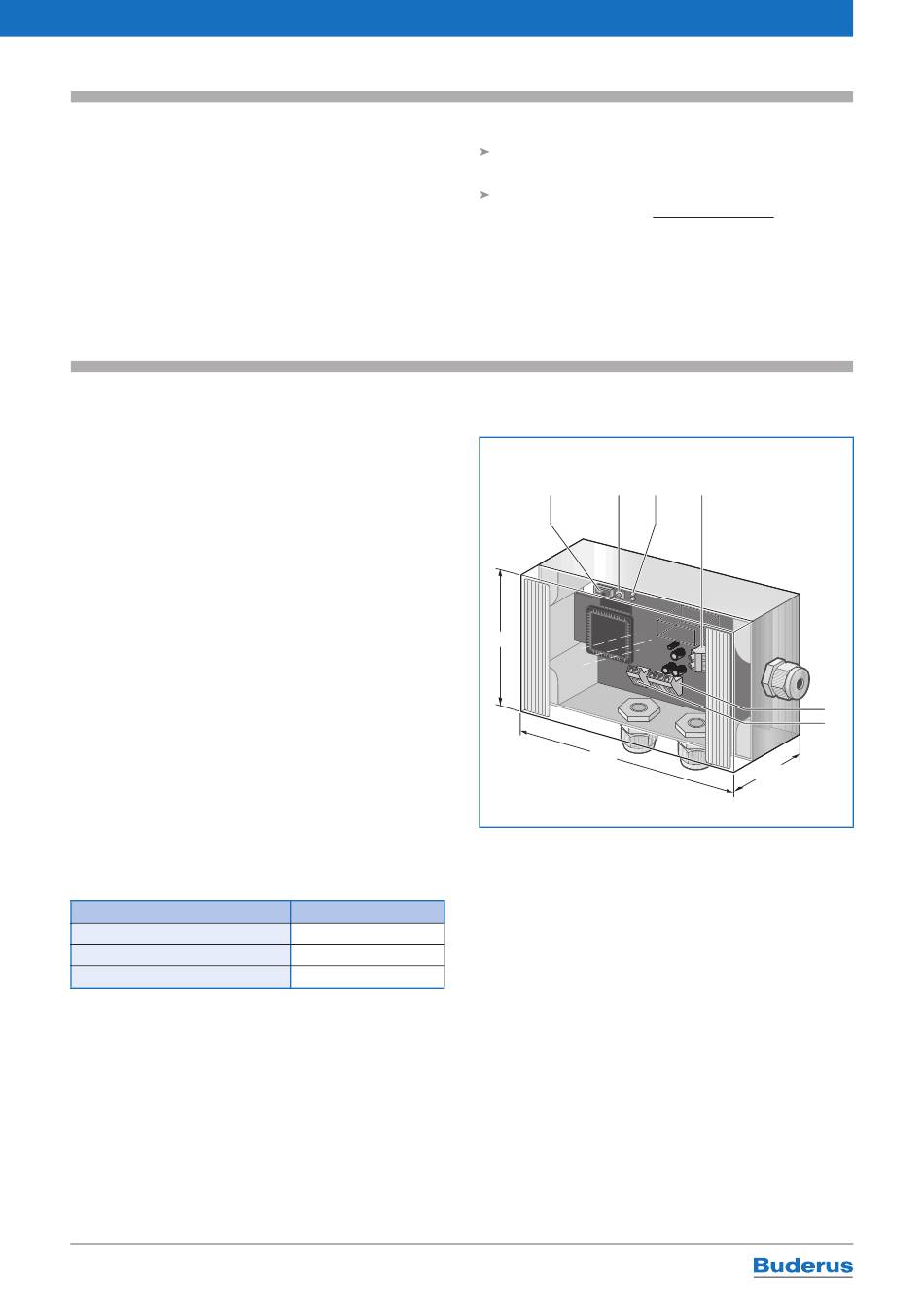

Schalteinheit W 002 für Wandheizkessel mit Logamatic ERC
bzw. RC oder ohne Logamatic-Regelgerät
Bildlegende
1 Betriebsartenschalter der Schalteinheit (LOCK – NO LOCK)
2 Reset-Taste für die Schalteinheit
3 LED-Betriebsanzeigen der Schalteinheit
4 Anschlüsse potenzialfreier Meldeeingang Fernwirkmodem
5 Anschlüsse Brennerautomat UBA des Wandheizkessels
(externe Störmeldung)
6 Anschlüsse externe Sollwertvorgabe (analoges Signal 0 – 10 V)
4
5
6
60
